Dimensionamento da porta do cilindro hidráulico e velocidade da linha: como controlar a queda de pressão e a obstrução do fluxo em circuitos de alto fluxo

I. Visão geral direta: por que portas subdimensionadas privam atuadores de alto fluxo

Quando umcilindro hidráuliconão atinge a velocidade de ciclo projetada ou fica extremamente quente após trinta minutos de operação, os engenheiros frequentemente culpam a bomba hidráulica ou a válvula de controle direcional. Na oficina, no entanto, a causa raiz é muitas vezes muito mais simples: as portas dos cilindros e o encanamento de interconexão são gravemente subdimensionados para a vazão necessária.

O fluido forçado através de um orifício de porta restrito se comporta como água soprada por uma mangueira de jardim comprimida. A velocidade dispara, o fluxo laminar entra em colapso em turbulência violenta e enormes quedas de pressão se desenvolvem na garganta da porta. Essa restrição converte a valiosa potência hidráulica diretamente em calor destrutivo, retarda os rápidos cursos de extensão e pode até mesmo desencadear cavitação localizada ou ruptura da vedação por contrapressão durante a retração por gravidade em alta velocidade.

Acertar o dimensionamento da porta não é apenas combinar qualquer rosca que esteja no berço da ferramenta. Requer o equilíbrio da velocidade do fluido em todas as linhas operacionais para garantir um fornecimento de energia silencioso, com eficiência energética e sem vazamentos.

---

II. Limites de velocidade de fluido recomendados para circuitos hidráulicos

A velocidade do fluido determina se o óleo flui suavemente em linhas de corrente paralelas (fluxo laminar) ou se agita violentamente com alta resistência ao atrito (fluxo turbulento). Os fabricantes de equipamentos industriais e móveis seguem diretrizes rígidas de velocidade em diferentes ramos do circuito:

---

III. A armadilha de intensificação da linha de retorno

Emcilindros de haste única e dupla ação, o óleo que sai da extremidade da tampa durante o fluxo de retração é multiplicado pela proporção da área (geralmente 1,5:1 a 2:1). Se uma bomba fornecer 30 GPM na cavidade da haste, **45 a 60 GPM sairão da porta da extremidade da tampa. Se a porta da tampa foi dimensionada apenas para a taxa de fornecimento de 30 GPM, as velocidades da linha de retorno podem exceder 25 pés/s, criando uma enorme contrapressão que combate o curso de retração e superaquece todo o sistema.

---

4. Matriz de Seleção de Dimensionamento de Porta: Taxa de Fluxo vs. Tamanho da Rosca da Porta

Use a seguinte tabela de referência rápida para selecionar o tamanho mínimo recomendado da porta do cilindro com base no pico de fluxo instantâneo que entra ou sai da porta:

---

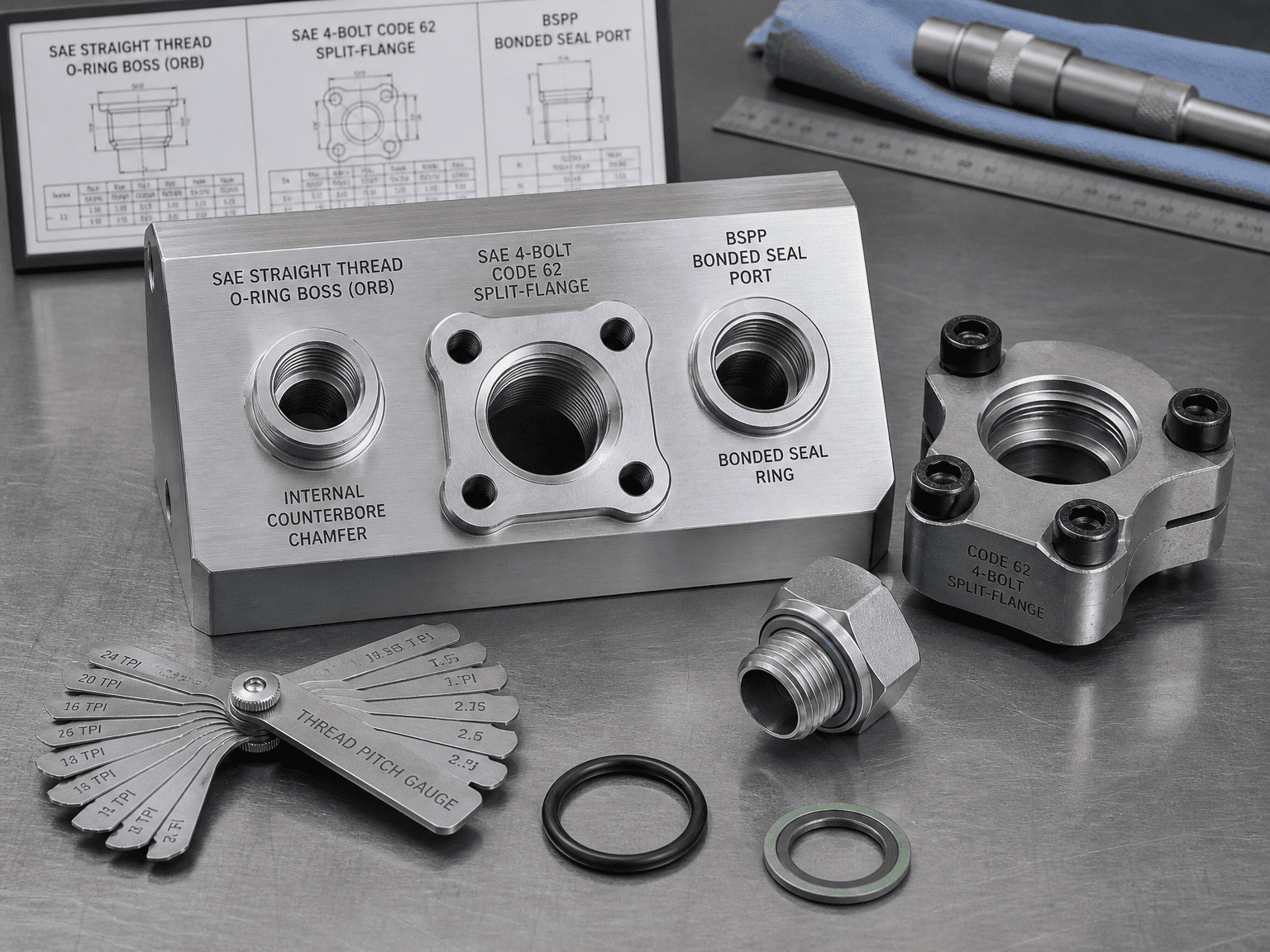

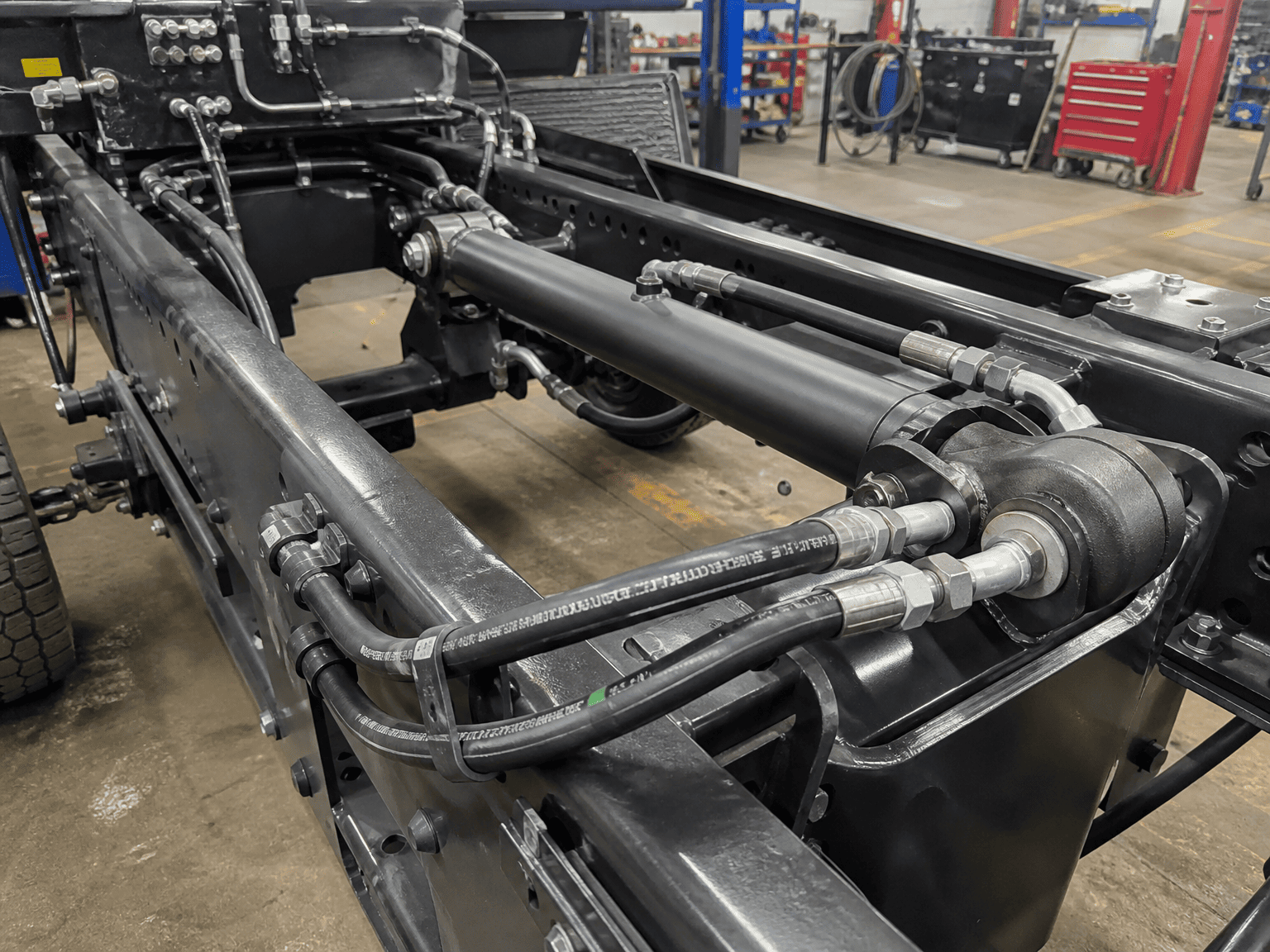

V. Comparação de estilos de conexão de porta: confiabilidade de vedação e classificações de pressão

[SAE ORB (chefe do anel de vedação)]   ===> Vedação elastomérica radial com vazamento zero; preferido para até 5.000 psi

[ Flange SAE de 4 parafusos]           ===> Resistente a choques pesados ​​e vibrações; melhor para portas de alto fluxo >1"

[BSPP (linha G)]            ===> Anel de vedação colado face plana; padrão ISO global fora da América do Norte

[ NPTF (Tubo Cônico)]       ===> Cunhamento metal-metal; propenso a fissuras por tensão e vazamentos de alta pressão

5.1 Ressalto do anel de vedação de rosca reta SAE (SAE J1926 / ISO 11926-1)

Como veda: Roscas retas paralelas UN/UNF fornecem força de fixação mecânica, enquanto um anel de vedação elastomérico assenta em um chanfro de rebaixo usinado interno.

Por que os OEMs preferem: Ele elimina o risco de rachaduras de aperto excessivo, permite a orientação ajustável do cotovelo em 90 graus com contraporcas e mantém pressões confiáveis ​​de até 5.000 psi (345 bar) sem vazamento.

5.2 Flange SAE de 4 parafusos (Código 61/Código 62, SAE J518/ISO 6162)

Como veda: Um flange dividido pesado ou flange cativo fixa uma cabeça de flange plana contendo um anel de vedação frontal diretamente contra ocilindro hidráulicocorpo com quatro parafusos de alta resistência grau 8.

Melhores aplicações: Essencial para portas de 1 polegada e maiores em escavadeiras de mineração pesada, enfardadeiras de sucata de grande tonelagem e guindastes móveis. Ele suporta pulsações mecânicas intensas da linha e permite conexões de linha compactas sem interferência de giro da chave.

5.3 BSPP (Tubo Paralelo Padrão Britânico / ISO 1179-1)

Como veda: Roscas paralelas com um anel de vedação elastomérico colado (arruela Dowty) ou anel de vedação retido contra uma superfície plana com face pontual.

Melhores aplicações: O padrão internacional dominante para equipamentos comerciais europeus, asiáticos e de exportação, oferecendo vedação confiável contra vazamento zero equivalente ao SAE ORB.

5.4 Por que a hidráulica moderna evita roscas de tubos cônicos NPTF

O modo de falha: As roscas de tubos cônicos dependem da deformação do metal ao longo do flanco da rosca. Sob expansão térmica, picos de pressão e vibração, a graxa do tubo é removida, causando vazamentos. Apertar demais as conexões cônicas prende a saliência da porta para fora, freqüentemente partindo as tampas soldadas das extremidades dos cilindros.

---

VI. 3 descuidos críticos de projeto que criam queda de pressão oculta

Mesmo que o tamanho da rosca da porta corresponda ao fluxograma, falhas de geometria interna ainda podem estrangular o cilindro:

• 6.1 Gargalos na garganta da porta perfurada: Um cilindro com um ressalto de porta SAE #12 (rosca de 1-1/16") fica completamente obstruído se a passagem interna perfurada no cano tiver apenas 3/8" de diâmetro. Certifique-se de que o diâmetro da garganta perfurada corresponda ao diâmetro interno da conexão.
• 6.2 Transições internas nítidas de 90 graus: O fluido forçado através de cantos perfurados de 90 graus gera intensa formação de vórtices e turbulência. O HCIC utiliza chanfros radiais e galerias de transição contornadas por CNC para suavizar a entrada de fluido na cavidade do cilindro.
• 6.3 Conexões de banjo restritas versus cotovelos de tubo varrido: As conexões de banjo compactas criam altas quedas de pressão localizadas porque o fluido deve navegar por pequenos orifícios de parafusos perfurados em cruz. Sempre que o espaço permitir, especifique cotovelos de tubo varridos com raio suave ou blocos de flange SAE diretos para circuitos de alto fluxo.

---

VII. Lista de verificação de diagnóstico de campo: identificação de problemas de dimensionamento de porta

1. Concentração de calor localizada: O metal diretamente ao redor da porta do cilindro está entre 20°F e 40°F mais quente que o resto do cilindro? (Indica dissipação de energia de estrangulamento localizada).
2. Ruído sibilante ou assobiador em velocidade máxima: Assobios agudos durante a extensão rápida indicam velocidade turbulenta do fluido superior a 20 pés/s através da garganta da porta.
3. Hesitação de retração sob fluxo intenso: Se o cilindro se estender suavemente, mas hesitar ou estremecer durante a retração elétrica, o óleo de retorno da extremidade da tampa está obstruindo a porta de saída.
4. Freqüentes rachaduras nas costuras de solda da porta: Pulsações de forte pressão geradas por restrições de fluxo turbulento causam rachaduras por fadiga nas saliências soldadas da porta ao tubo.

---

VIII. Aviso Técnico e Responsabilidade de Engenharia

As recomendações de velocidade e dimensionamento de portas neste guia representam as melhores práticas de engenharia padrão do setor. Para aplicações que envolvem ciclos servo de alta frequência, fluidos água-glicol ou ciclos de trabalho severos, consulte os especialistas em engenharia da HCIC para obter dinâmica de fluidos computacional completa (CFD) e otimização de coletores.

---
