Falha no olhal e na bucha do pino de montagem do cilindro hidráulico: análise forense de escoriações, desgaste e ovalidade

I. A realidade de alto estresse das montagens de cilindros

Quandocilindros hidráulicosfalham, os técnicos de campo olham instintivamente dentro do cano - verificando as vedações do pistão, o cromo da haste e os anéis do limpador. No entanto, em máquinas móveis de serviço pesado, como escavadeiras, escavadeiras de mineração, empacotadoras de lixo e carregadeiras de rodas articuladas, até 40% das substituições não programadas de cilindros são causadas por falhas mecânicas catastróficas nos pontos de articulação de montagem: o olhal da haste, a manilha da base ou os furos do pino do munhão.

Um pino de articulação congelado, desgastado ou ovalizado trava as juntas de articulação, induz momentos de flexão laterais severos na haste do pistão e acelera o vazamento da sobreposta do cabeçote. Este guia de engenharia detalha a mecânica básica do desgaste do olho do pino, diagnósticos forenses para distinguir corrosão por desgaste e corrosão por atrito e referências metalúrgicas para selecionar buchas para serviços pesados ​​e pinos de liga endurecida.

---

II. 3 modos de falha de pivô fatal explicados

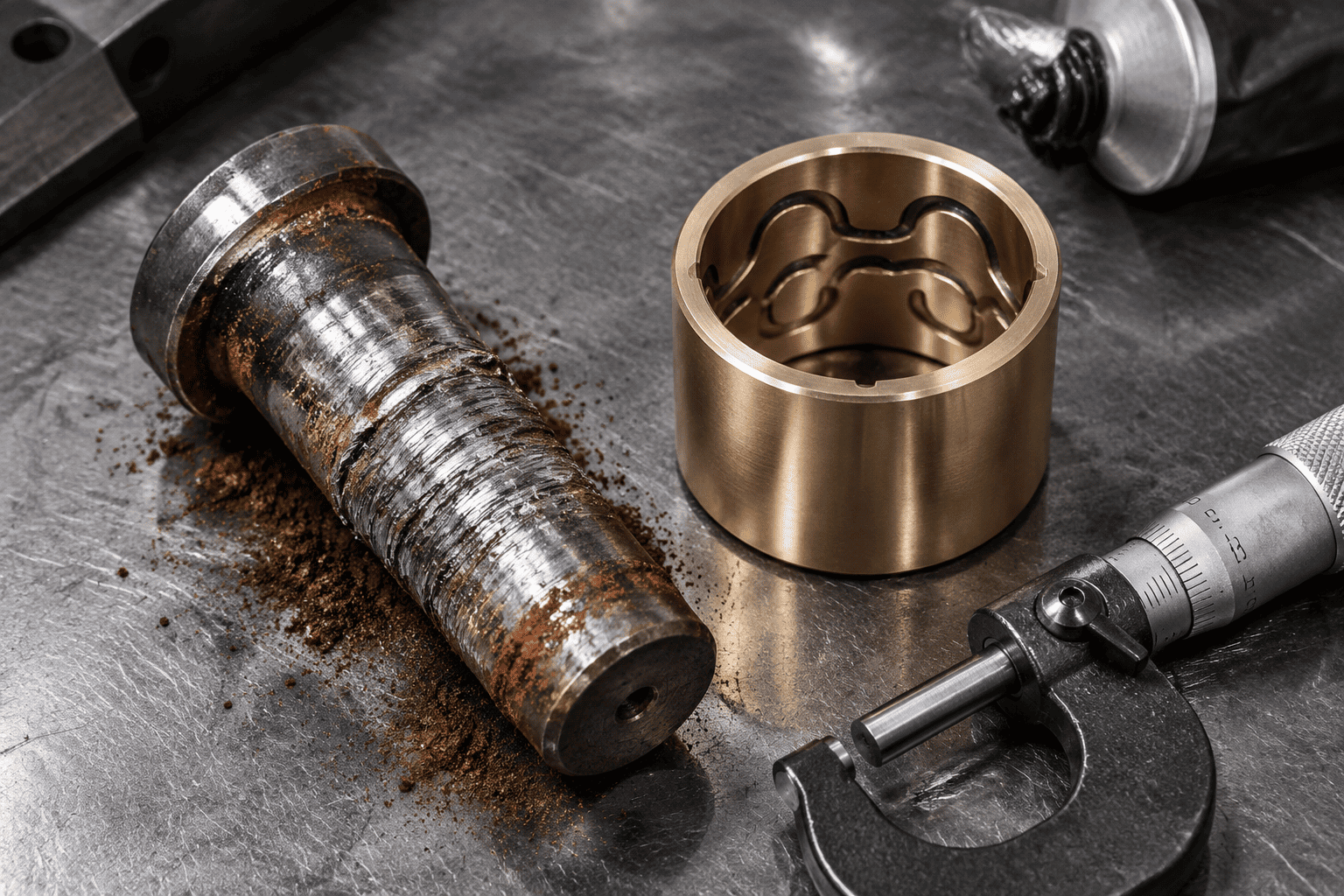

2.1 Escoriação Adesiva (Soldagem a Frio Metal-Metal)

Quando uma caçamba de escavadeiracilindro hidráulicorompe argila ou rocha densa, as pressões de contato através do pino e da bucha excedem facilmente 80 a 100 MPa (11.600 a 14.500 psi). Se a película de graxa de lubrificação se romper, as asperezas microscópicas da superfície do pino de aço e do olhal da haste de aço se tocam diretamente. O atrito gera instantaneamente calor localizado superior a 800°C, fazendo com que micro-soldas se formem e rasguem pedaços do metal original. Em poucas horas, o pino fica sólido dentro da manilha.

2.2 Corrosão por contato (o dilema da pólvora vermelha)

Em equipamentos vibratórios de alta frequência, como plataformas rodoviárias e martelos hidráulicos, o pino de articulação sofre pequenos micromovimentos angulares (menos de 50 mícrons) sob carga contínua. Esta micro-fricção remove a gordura, pulverizando partículas microscópicas de aço. À medida que essas partículas de aço recém-cortadas oxidam no ar, elas formam óxido de ferro duro (Fe₂O₃), criando um ruge de polimento vermelho abrasivo que esmerilha o tamanho excessivo do olho do alfinete.

2.3 Ovalização do furo ocular e rachaduras por fadiga

Em olhais de haste forjados de peça única e placas de base soldadas, o martelamento direcional contínuo faz com que o furo do pino redondo ceda permanentemente em uma elipse alongada. Quando a folga excede 0,8 mm (0,030"), as cargas de choque dinâmicas amplificam exponencialmente, eventualmente iniciando rachaduras por fadiga nos cantos do olho de concentração de tensão às 3 e às 9 horas.

---

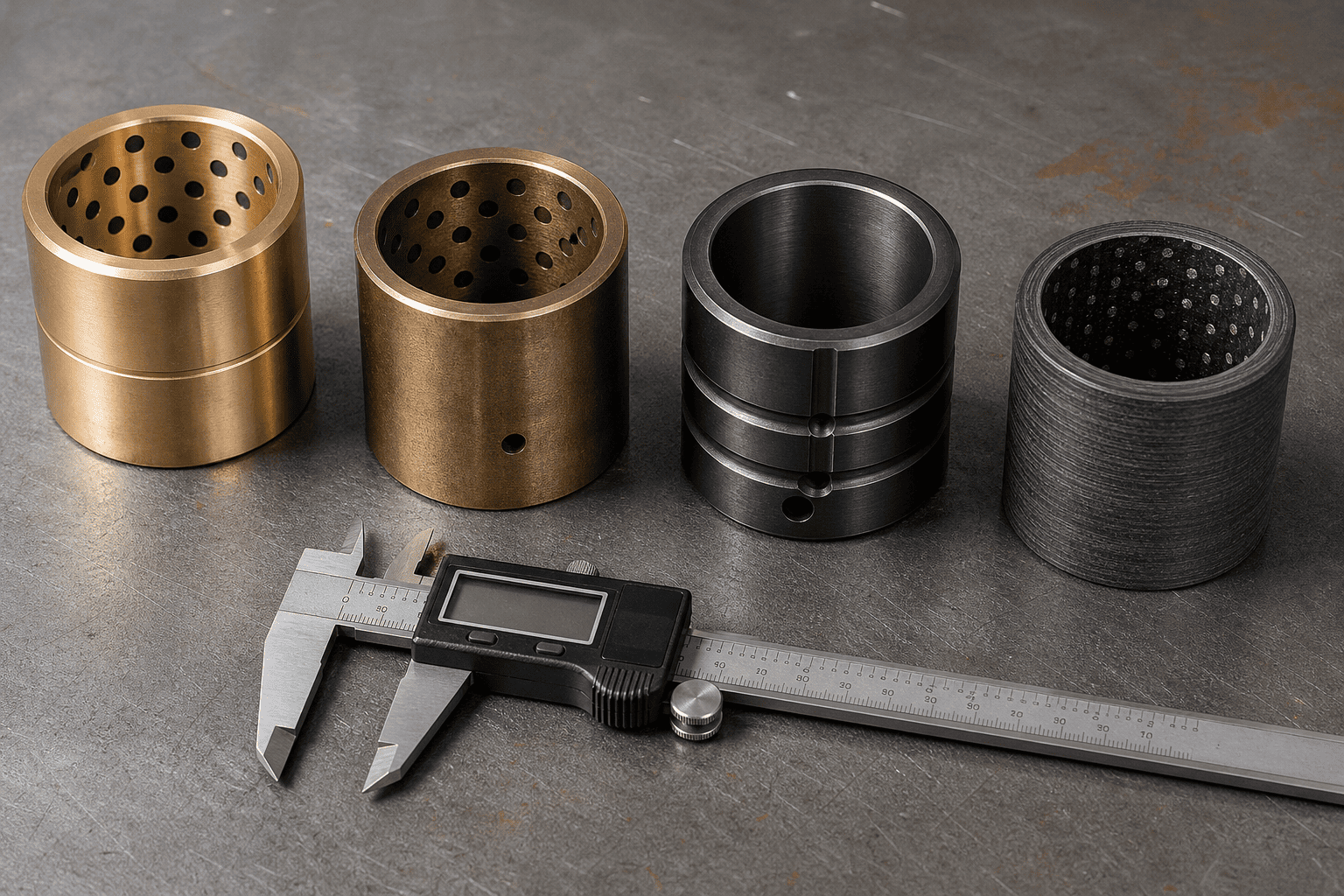

III. Guia de seleção de buchas: Bronze vs. Aço Endurecido vs. Composto Autolubrificante

Escolher a arquitetura correta da bucha é a diferença entre 1.000 horas e 10.000 horas de vida útil do pivô sem problemas:

---

4. Geometria da ranhura de graxa: Figura 8 vs. distribuição espiral

1. Os furos de graxa diretos padrão falham devido à oscilaçãocilindro hidráulicoos pinos giram apenas 30 a 60 graus, nunca completando uma rotação completa de 360 ​​graus. Como resultado, a graxa injetada através de um único furo central nunca migra para o lado carregado do pino.
2. Para garantir a lubrificação hidrostática contínua em pivôs de rotação parcial:
3. Figura-8 Canal em loop contínuo: O padrão ouro absoluto para cilindros móveis pesados. À medida que a graxa é injetada, o circuito cruzado contínuo distribui graxa fresca de molibdênio de extrema pressão (EP) por toda a largura da zona de contato de alta pressão.
4. Ranhuras finais circulares duplas com canais de conexão: retém um reservatório ativo de graxa em ambas as extremidades da bucha, evitando a entrada de água lamacenta, sal da estrada e poeira abrasiva de sílica.

---

V. Metalurgia do pino pivô: Por que a dureza da superfície não é negociável

Nunca instale um pino comercial de aço carbono 1045 não endurecido em uma manilha de cilindro pesado. O padrão 1045 tem uma dureza superficial de apenas 18 a 22 HRC; ele irá deformar e desgastar dentro de semanas contra uma bucha de bronze manganês ou aço endurecido.

---

VI. Especificações de engenharia HCIC para pinos de articulação:

Material do núcleo básico: aço de liga de cromo-molibdênio 4140 ou níquel-cromo 8620, temperado e revenido para resistência do núcleo (28–32 HRC) para absorver choques de flexão extremos sem quebrar.

Endurecimento superficial: Endurecido por indução ou cimentado profundamente a 58 a 62 HRC a uma profundidade mínima de 1,5 mm (0,060").

Acabamento de superfície: retificado com precisão e polido para Ra ≤ 0,2 μm (8 micropolegadas). . Em ambientes marinhos corrosivos, sal rodoviário de degelo ou fertilizantes químicos, especifique um revestimento de cromo duro de 25 mícrons ou uma camada superior de nitretação líquida QPQ sobre o revestimento endurecido.

---

VII. 4 regras de manutenção de campo para evitar falhas de pivô

1. Graxa Mandate de extrema pressão (EP-2) com 3% a 5% de dissulfeto de molibdênio (MoS₂ ): A graxa multiuso padrão de lítio é removida sob cargas de choque pesadas. As plaquetas Moly ligam-se fisicamente às asperezas do aço, proporcionando lubrificação sólida e seca, mesmo quando as películas de graxa são espremidas.
2. Meça a folga dos olhos a cada 500 horas de operação: Use medidores telescópicos para verificar a folga entre o pino e a bucha. Se a folga diametral total exceder 0,5 mm (0,020"), substitua a bucha de sacrifício imediatamente antes que o furo do olhal da haste principal comece a ovalizar.
3. Nunca solde diretamente em um pino desgastado: Se um pino prender dentro de um olhal, use aríetes hidráulicos ou colares de aquecimento indutivo para extraí-lo. Incendiar ou martelar cogumelos nas extremidades do pino, perfurando o furo principal de precisão além do salvamento.
4. Inspecione as ranhuras do pino de retenção e do anel elástico: Verifique se as arruelas de encosto e os anéis de retenção em espiral para serviço pesado estão intactos para evitar que o pino axial saia durante a operação da máquina.

---

VIII. Consulta técnica e fornecimento de substituição para serviços pesados

Você está enfrentando escoriações persistentes nos pinos, estalos nas juntas de articulação ou rachaduras nas orelhas da manilha em sua frota de equipamentos?

Contate o grupo especializado de engenharia do HCIC. Fabricamos cilindros personalizados para serviços pesados, equipados com bronze manganês, liga endurecida ou buchas compostas autolubrificantes, combinados com pinos endurecidos por indução certificados de 58–62 HRC, projetados para confiabilidade com tempo de inatividade zero.
