Deriva do cilindro hidráulico e caça à válvula de contrapeso: diagnóstico forense para lanças de equipamentos pesados

I. 4 causas raízes do desvio de lança não comandado

Quando uma lança ou caçamba carregadacilindro hidráulicocai sem intervenção do operador, o mau funcionamento decorre de um dos quatro mecanismos hidráulicos distintos:

Mecanismo de falha	Causa Raiz Física	Sintoma Audível/Visual
Bypass da vedação do pistão (vazamento interno)	Copo em U extrudado ou anéis de desgaste ranhurados vazando óleo da extremidade da tampa até a extremidade da haste	Ponto quente do cilindro; a deriva para quando a haste é apoiada mecanicamente
Choro do assento da válvula de contrapeso	Contaminação sob a sede do gatilho, ponta do cartucho marcada ou mola desgastada	Óleo escorrendo pela porta da válvula; deriva constante, independentemente da condição da vedação
Vazamento direcional do carretel da válvula	Desgaste excessivo da folga do carretel em sistemas de centro aberto	Ocorre apenas se nenhuma válvula de bloqueio estiver instalada no circuito da barra
Óleo TérmicoContração	O resfriamento do óleo quente (65°C) até a temperatura ambiente (15°C) reduz o volume do fluido em 3% a 4%	Queda inicial de 10-20 mm durante a primeira hora, depois estabiliza completamente com perda de pressão zero

---

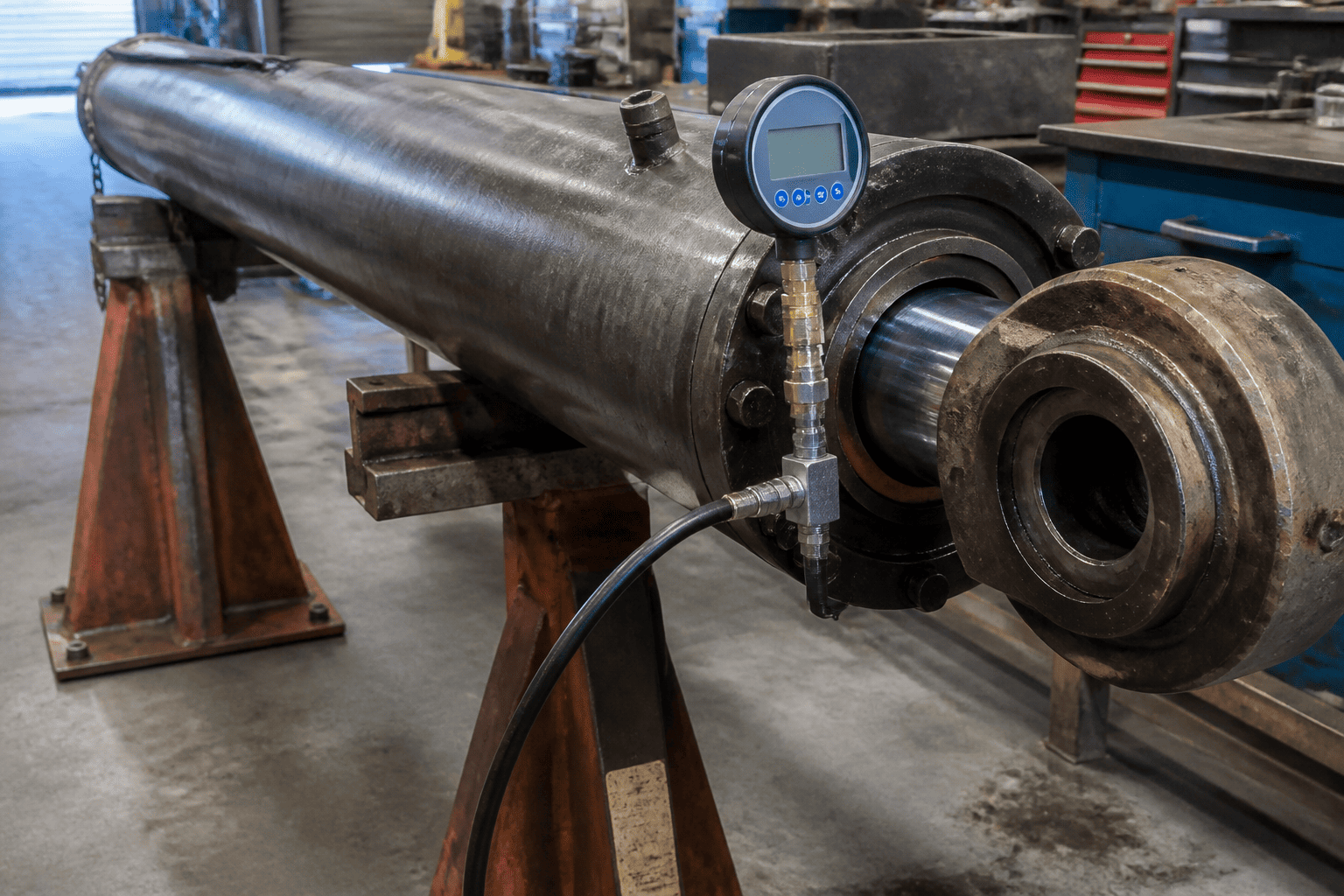

II. O teste de isolamento de campo de 15 minutos: cilindro vs. válvula

Nunca remova umcilindro de lança pesadade uma máquina antes de concluir este teste de isolamento definitivo:

1. Eleve a lança a 45 graus com carga nominal: Leve o óleo hidráulico até a temperatura normal de operação (aproximadamente 50°C a 55°C).

2. Trave e apoie a lança mecanicamente: Instale um suporte de lança ou uma eslinga de guindaste aprovados pela engenharia para garantir segurança absoluta.

3. Isole a linha de retorno da extremidade da haste: Desconecte a mangueira hidráulica conectada à extremidade da haste (lado anular) do cilindro e tampe a mangueira. Deixe a porta da extremidade da haste do cilindro aberta sobre um recipiente de medição limpo.

4. Remova o suporte mecânico: deixe a carga total da gravidade pendurada na coluna de óleo da extremidade da tampa do cilindro.

5. Observe a descarga da porta da extremidade da haste:

• Resultado A (fluxo contínuo de petróleo):Se o óleo drenar continuamente da porta aberta da haste enquanto a lança se move para baixo, o óleo de alta pressão está desviando do conjunto de vedação do pistão através da coroa interna do pistão para dentro da câmara da haste. O cilindro requer uma reconstrução interna ou afiação do cano.
• Resultado B (porto seco, mas a lança ainda se arrasta):Se zero óleo sair pela porta da haste, mas a haste do cilindro retrair, as vedações do pistão estarão 100% firmes. O volume de óleo da extremidade da tampa está escapando pela sede da válvula de contrapeso de retenção de carga de volta ao tanque.

---

III. Caça à válvula de contrapeso: Por que a redução das lanças estremece

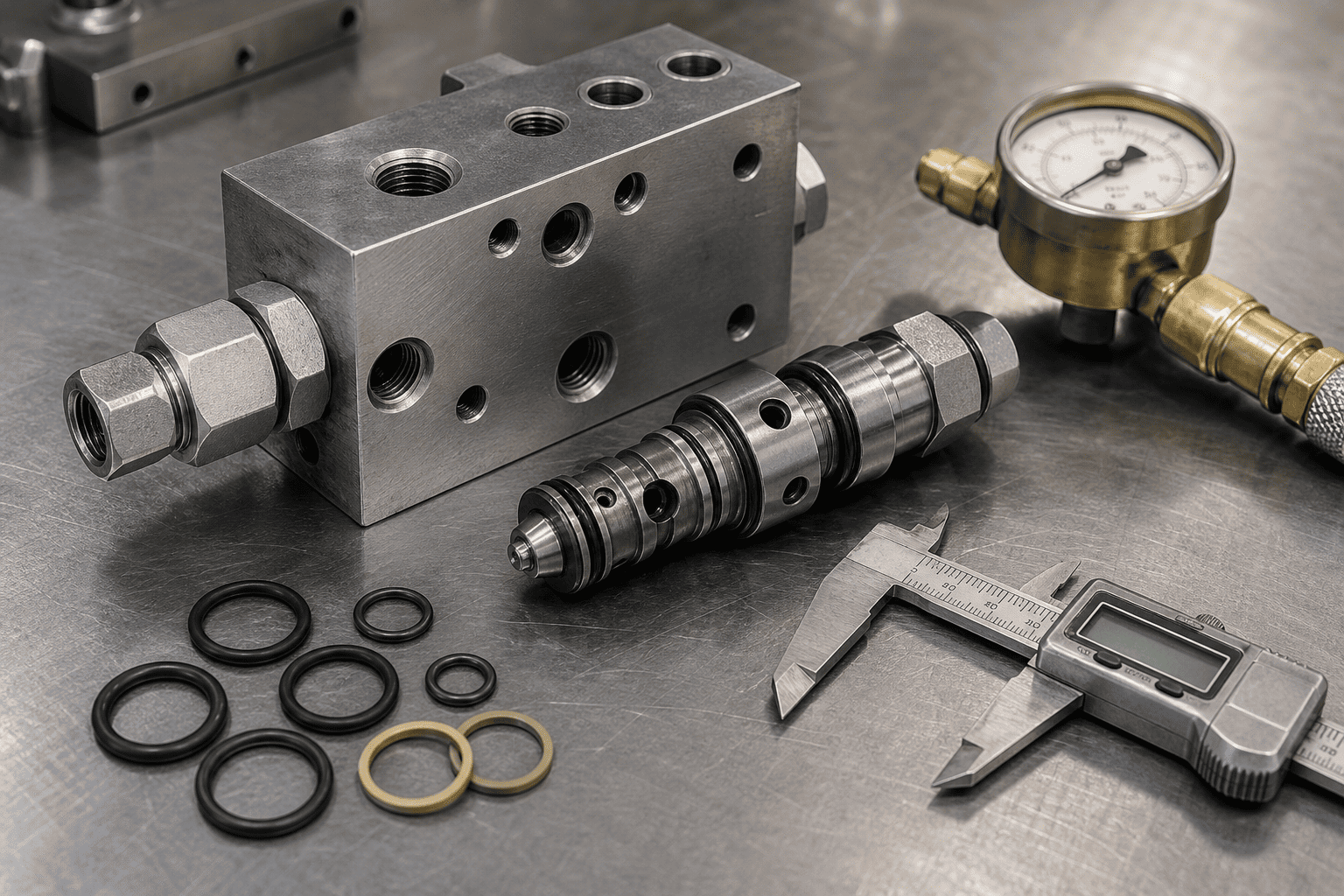

As válvulas de contrapeso (válvulas overcenter) desempenham duas funções críticas: elas retêm o óleo para evitar a queda de carga se uma linha estourar e medem o fluxo de retorno para que as cargas de gravidade excessivas não possam ultrapassar a bomba hidráulica.

Quando um operador abaixa uma lança pesada e a máquina começa a balançar e vibrar violentamente, a válvula de contrapeso fica presa na instabilidade da pressão piloto (oscilação):

Etapa	Descrição do Processo
1	Operador envia comando de descida → A pressão piloto abre a válvula de contrapeso
2	A válvula abre → O óleo sai pela extremidade da tampa do cilindro → A lança acelera para baixo
3	A lança cai mais rápido do que a bomba pode fornecer óleo → A pressão do piloto cai para zero
4	Perda de pressão do piloto → A válvula fecha repentinamente → Onda de choque hidráulico, vibração da lança

Esse ciclo se repete entre cinco e quinze vezes por segundo, gerando vibração acústica extrema e fadiga estrutural nos pinos de articulação da lança.

---

4. Regras de engenharia: selecionando a proporção correta do piloto

O principal erro de engenharia que desencadeia a caça ao contrapeso é selecionar uma relação piloto excessivamente agressiva para uma lança estrutural flexível:

• Baixa relação piloto (3:1 a 4:1):Altamente estável e suave em lanças flexíveis, plataformas aéreas e braços de guindaste de longo alcance. Requer pressão piloto mais alta para abrir fissuras, proporcionando amortecimento hidráulico natural que resiste a picos de pressão.
• Proporção Piloto Média (4,5:1 a 5:1):A referência padrão da indústria para articulações rígidas de escavadeiras e braços de elevação de carregadeiras de rodas onde a deflexão mecânica é mínima.
• Alta relação piloto (8:1 a 10:1):Extremamente eficiente em termos energéticos porque a pressão piloto mínima abre a válvula, reduzindo a carga do motor da bomba. No entanto, os cartuchos de alta relação são hipersensíveis à contrapressão e só devem ser usados ​​em guinchos rígidos ou acionamentos de motores hidráulicos curtos e rígidos – nunca em estruturas de lança flexíveis e de alta inércia.

---

V. 4 Melhores Práticas para Confiabilidade Hidráulica com Deriva Zero

1. Lave as cavidades de contrapeso antes de apertar:Mesmo um cavaco de aço de 20 mícrons preso entre a ponta do gatilho e a sede do coletor causará um desvio da lança de 50 mm por hora. Sempre lave as perfurações do coletor de acordo com os padrões de limpeza ISO 16/14/11.

2. Especifique anéis de backup Viton/HNBR para retenção de alta pressão:Certifique-se de que os pacotes de vedação do pistão utilizem anéis de apoio termoplásticos antiextrusão capazes de suportar retenção estática contínua de mais de 4.000 psi sem micro-deslizamento.

3. Diferencie a contração térmica de vazamentos reais:Ao testar máquinas recentemente estacionadas, aguarde trinta minutos para a estabilização da temperatura do óleo antes de registrar os benchmarks de desvio.

4. Instale coletores de contrapeso com flange direta:Evite válvulas montadas em linha remotas. Aparafusar o bloco de válvulas diretamente às portas de flange SAE de 4 parafusos no cilindro garante feedback rígido do piloto e risco zero de ruptura externa da mangueira.

---
