Balonamento do cilindro hidráulico: detecção forense de desvio de pressão no meio do curso e inchaço do tubo

I. O paradoxo do bypass no meio do curso: por que o teste de limite final falha

Quando os técnicos de campo suspeitam de falha na vedação interna do pistão, o teste padrão de oficina consiste em atingir o fundo do cilindro em seu curso completo, pressurizar a porta e inspecionar a porta oposta quanto a vazamento de óleo. Em cilindros com balão, este teste produz consistentemente resultados falso-negativos:

Porque ocilindro hidráulicoO cano é estruturalmente reforçado em ambas as extremidades pela pesada base de aço forjada e pela glândula de cabeça rosqueada, o rendimento do aro permanente concentra-se quase exclusivamente na seção central sem suporte do cano.

---

II. 4 causas raiz que provocam o inchaço do barril

1. Picos de impacto cinético inercial:Uma caçamba de escavadeira atingindo o granito em velocidade máxima de giro causa um pico de pressão de desaceleração instantâneo que ultrapassa os limites de trinca da válvula de alívio principal do sistema antes que o gatilho da válvula possa se abrir fisicamente.

2. Ondas de choque de descompressão:Em prensas hidráulicas de alta tonelagem e cilindros de compactação, o deslocamento rápido da válvula desencadeia ondas acústicas de descompressão de fluido que martelam o diâmetro interno do tubo.

3. Metalurgia de tubos abaixo do padrão:Utilizando tubos comerciais padrão de aço carbono trefilados a frio com baixo limite de escoamento (abaixo de 350 MPa) em vez de liga de aço de alta resistência (acima de 520 MPa de rendimento).

4. Permissão Excessiva de Afiação de Tubo: O brunimento excessivo de um tubo de cilindro já desgastado para remover marcas profundas reduz a espessura restante da parede do tubo abaixo das margens mínimas de segurança de engenharia.

---

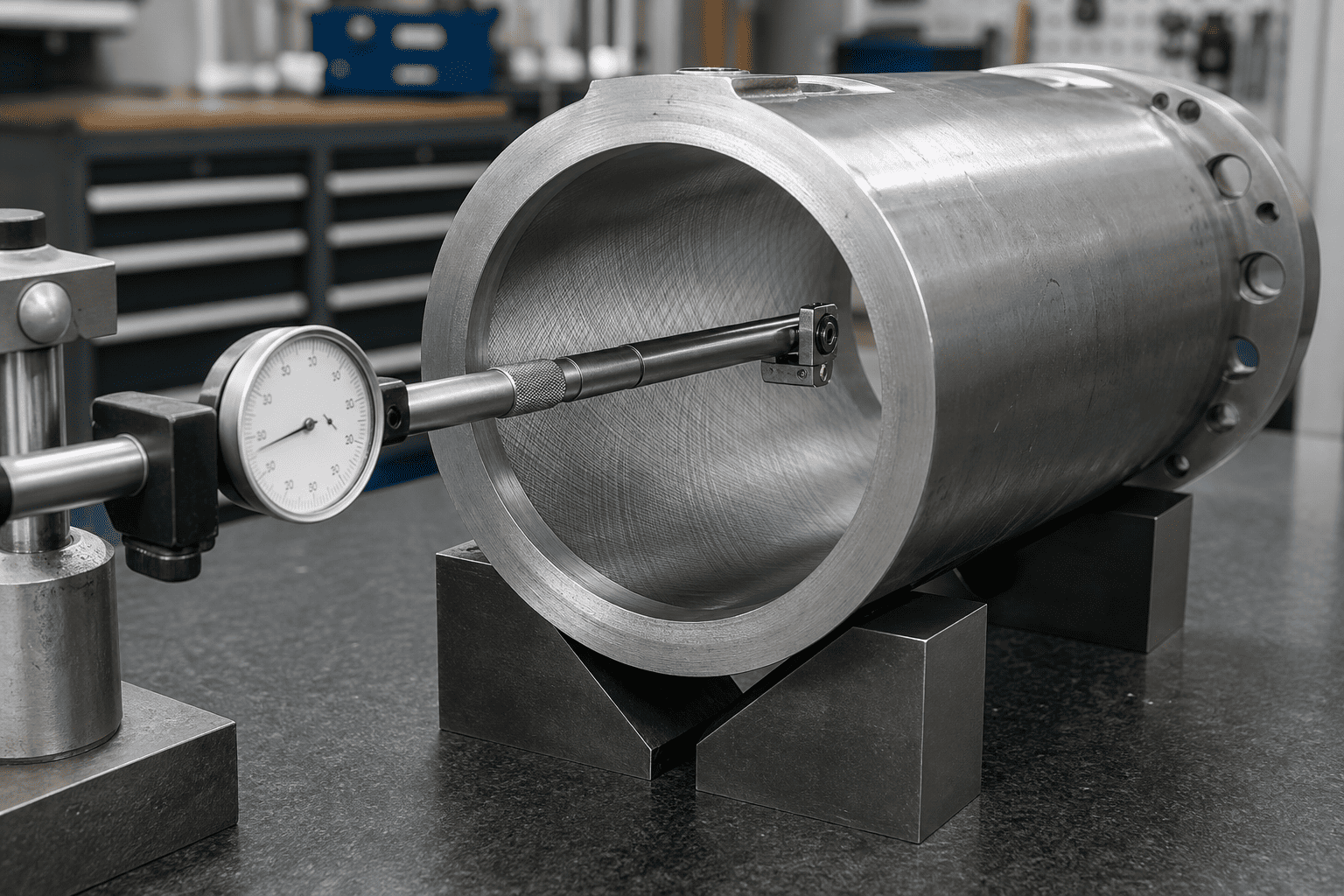

III. Metrologia Forense: Inspeção de 10 Pontos do Dial Bore Gauge

Para diagnosticar conclusivamente o balonamento do cano durante desmontagens da oficina, os mecânicos devem mapear a geometria do furo interno em vários intervalos de curso, em vez de medir apenas as extremidades do tubo facilmente acessíveis:

---

4. Protocolo de inspeção:

• Limpe todo o óleo hidráulico residual e verniz de carbono do furo do tubo usando álcool mineral.
• Calibre um medidor com mostrador de alta precisão ou um micrômetro interno de três pontos em relação a um medidor de anel mestre até zero.
• Meça o diâmetro interno através de dois eixos perpendiculares (eixo X vertical, eixo Y horizontal) em intervalos de 100 mm desde a solda da base até as roscas da sobreposta.
• Critérios de avaliação:Qualquer aumento diametral superior a 0,12 mm (0,005") acima da tolerância nominal do furo indica rendimento plástico permanente. Se o perfil do furo formar um contorno de "ampulheta" ou "barril", o tubo não poderá ser recuperado por brunimento e deverá ser descartado.

---

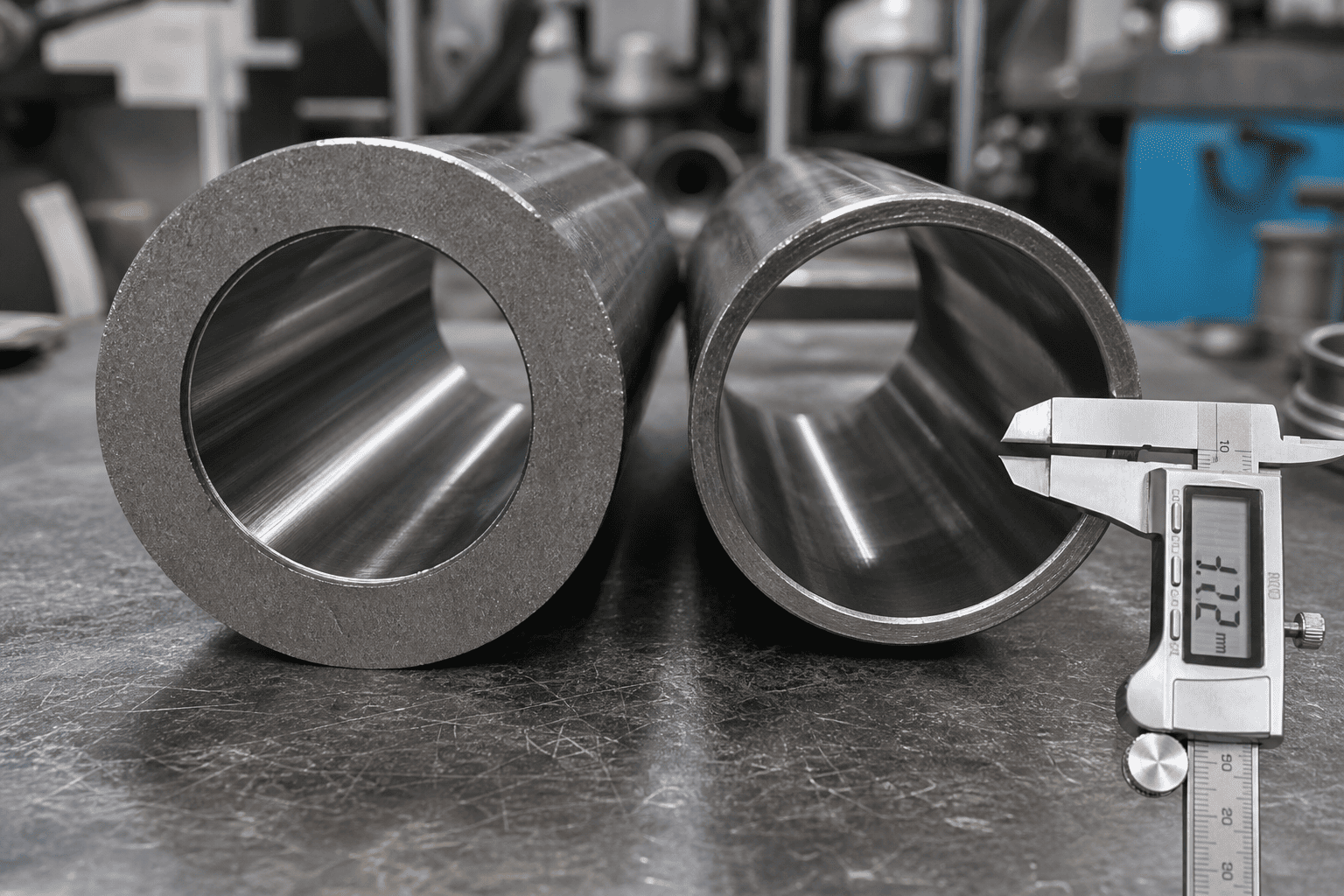

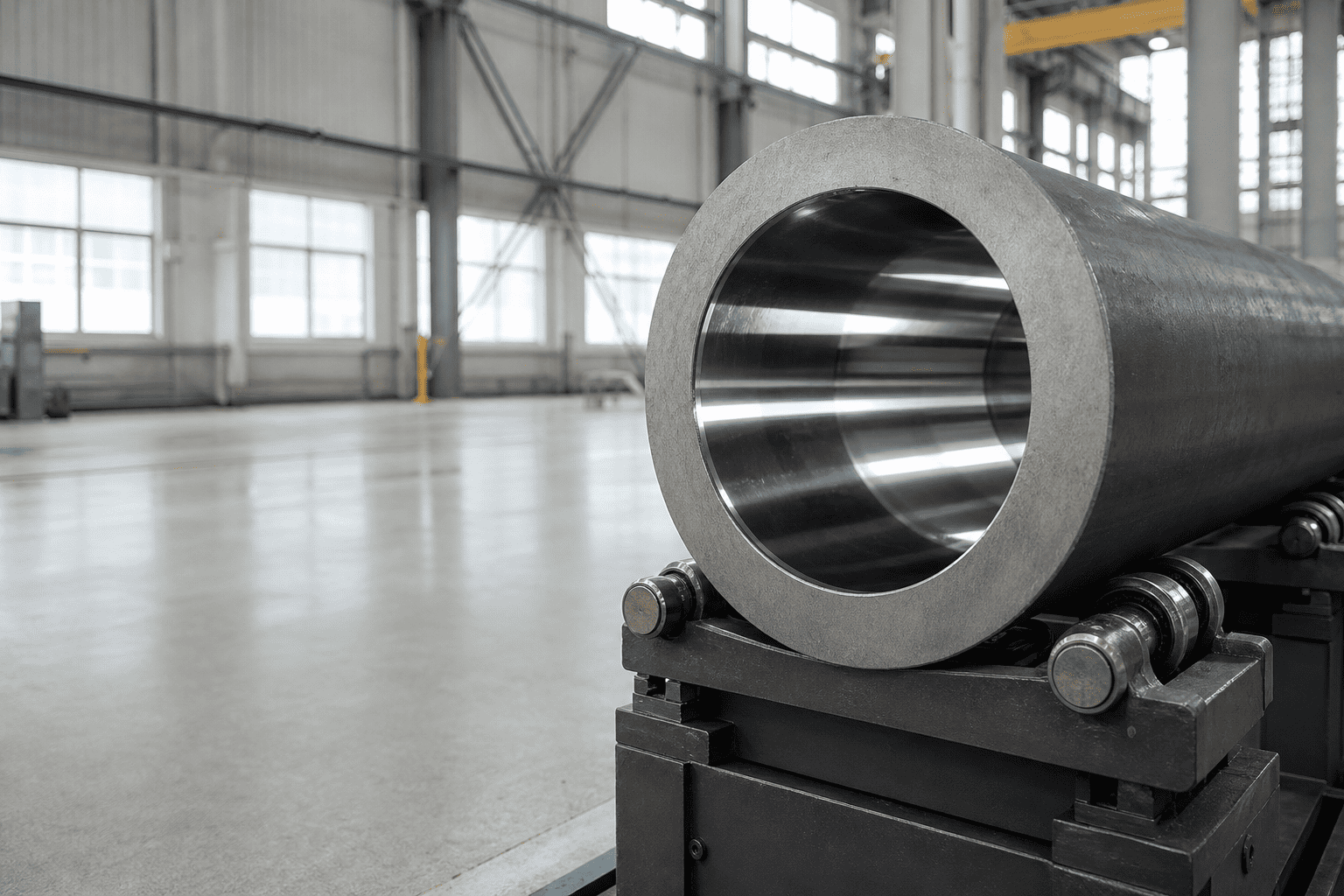

V. Metalurgia e Espessura da Parede: Especificando Barris de Liga para Serviços Severos

A prevenção do balonamento do barril em circuitos hidráulicos de alto choque requer a atualização da tubulação DOM de carbono padrão para ligas de aço sem costura de alta resistência:

Além da seleção de ligas de alto rendimento, as diretrizes de engenharia para serviços pesados ​​exigem a especificação de proporções de paredes pesadas onde o diâmetro externo do tubo seja pelo menos 1,25 a 1,35 vezes o diâmetro nominal do furo em equipamentos móveis de alto impacto.

---

VI. 4 estratégias de engenharia para eliminar falhas no rendimento dos tubos

1. Instale alívios antichoque de resposta rápida de montagem direta: Proteja as portas do cilindro com válvulas de alívio de cartucho de ação rápida ajustadas 250 psi acima da pressão do sistema principal para cortar picos de impacto de milissegundos antes que eles forcem a parede do tubo.
2. Incorporam amortecimentos internos de desaceleração progressiva: as lanças de amortecimento escalonadas ou parabólicas desaceleram suavemente as massas pesadas do pistão, eliminando ondas de pressão acústica no final do curso.
3. Atualize para guias de pistão termoplásticas de alto módulo: Substitua os anéis-guia de náilon macio por PTFE preenchido com bronze de alta resistência à compressão ou faixas de desgaste fenólicas reforçadas com tecido que mantêm o alinhamento do pistão sem desgastar as paredes expandidas do tubo.
4. Teste de prova hidrostática obrigatório 1,5x: cadacilindro de substituição para serviço pesadodeve passar por testes hidrostáticos de fábrica a 1,5 vezes a pressão de trabalho com verificação ultrassônica da espessura da parede.

---
