I. O sintoma: quando um suaveCilindro HidráulicoFica esponjoso e grita

Poucas coisas frustram mais uma equipe de manutenção de equipamentos pesados ​​do que uma lança ou um cilindro de descarga que de repente começa a vibrar, movendo-se com um atraso esponjoso e errático e fazendo um barulho alto, como um punhado de bolas de gude caindo através da tubulação de aço.

Quando os mecânicos destroem o cilindro, eles esperam encontrar óleo sujo ou uma vedação rasgada. Em vez disso, eles encontram a sólida face de aço da coroa do pistão e os lábios internos das portas de petróleo salpicados de crateras ásperas e congeladas que parecem ter sido atingidas por chumbo grosso em miniatura.

Isto não é desgaste de partículas abrasivas. É a cavitação e a aeração do cilindro hidráulico – dois fenômenos de fluido intimamente relacionados, mas fundamentalmente distintos, que destroem superfícies metálicas de precisão, ferem vedações de elastômero e comprometem a segurança da máquina.

II. Cavitação vs. Aeração: Compreendendo a Real Diferença

Nos relatórios de serviço de campo, os técnicos frequentemente agrupam a cavitação e a aeração sob o rótulo genérico de “ar nas linhas”. Compreender como cada um acontece é essencial para corrigir a verdadeira causa raiz:

2.1 Cavitação Vaporosa (Ebulição a partir de Pressão Negativa)

A cavitação ocorre quando a demanda por óleo em um lado docilindro hidráulicoo pistão ultrapassa a taxa na qual o óleo pode entrar fisicamente.

  • Quando a pressão local cai abaixo da pressão de vapor do óleo hidráulico, o líquido literalmente ferve à temperatura ambiente, formando milhões de minúsculas bolhas de vapor microscópicas.
  • À medida que essas cavidades de vapor viajam da zona de baixa pressão para o óleo de alta pressão, elas implodem em nanossegundos.
  • Cada microimplosão gera microjatos concentrados de fluido viajando em velocidades supersônicas, atingindo as superfícies metálicas circundantes com forças de impacto localizadas que excedem dezenas de milhares de libras por polegada quadrada. Este efeito de martelo físico fadiga o metal até que microflocos se soltem da superfície.

 2.2 Aeração (Ingestão Mecânica de Ar)

A aeração é a contaminação do óleo hidráulico com ar atmosférico livre puxado do ambiente externo para o circuito.

  • O ar entra através de vazamentos nas braçadeiras da mangueira de sucção, vedações do eixo danificadas na bomba principal, conexões de tubulação soltas, níveis baixos de fluido no reservatório ou linhas turbulentas de retorno do tanque despejando acima da superfície do fluido.
  • Ao contrário das bolhas de vapor, o ar livre não entra em colapso instantaneamente; forma uma emulsão leitosa e espumosa que transforma um fluido hidráulico relativamente incompressível em uma mola pneumática macia e saltitante.

III. 4 sinais de alerta para detectar no campo

Verificação de diagnóstico Cavitação Aeração
Assinatura Audível Ruído agudo e áspero ou trituração (como cascalho solto ou bolas de gude chacoalhando dentro do cilindro ou bloco de válvula). Um zumbido agudo ou gemido que fica mais alto à medida que o óleo aquece.
Qualidade de movimento Hesitação durante a mudança de direção inicial seguida por oscilações abruptas sob carga. Extensão contínua do cilindro esponjoso, elástico ou saltitante; deriva sob carga estática.
Aparência Fluida A amostra de óleo parece clara no tanque, mas os componentes apresentam corrosão localizada. A amostra de óleo dentro do visor parece leitosa, espumosa ou turva com espuma visível.
Temperatura operacional Pontos quentes graves localizados em blocos de válvulas ou cotovelos de portas de cilindros. Superaquecimento rápido de todo o tanque reservatório devido à compressão contínua do ar.

4. Onde ocorre o dano dentro do cilindro

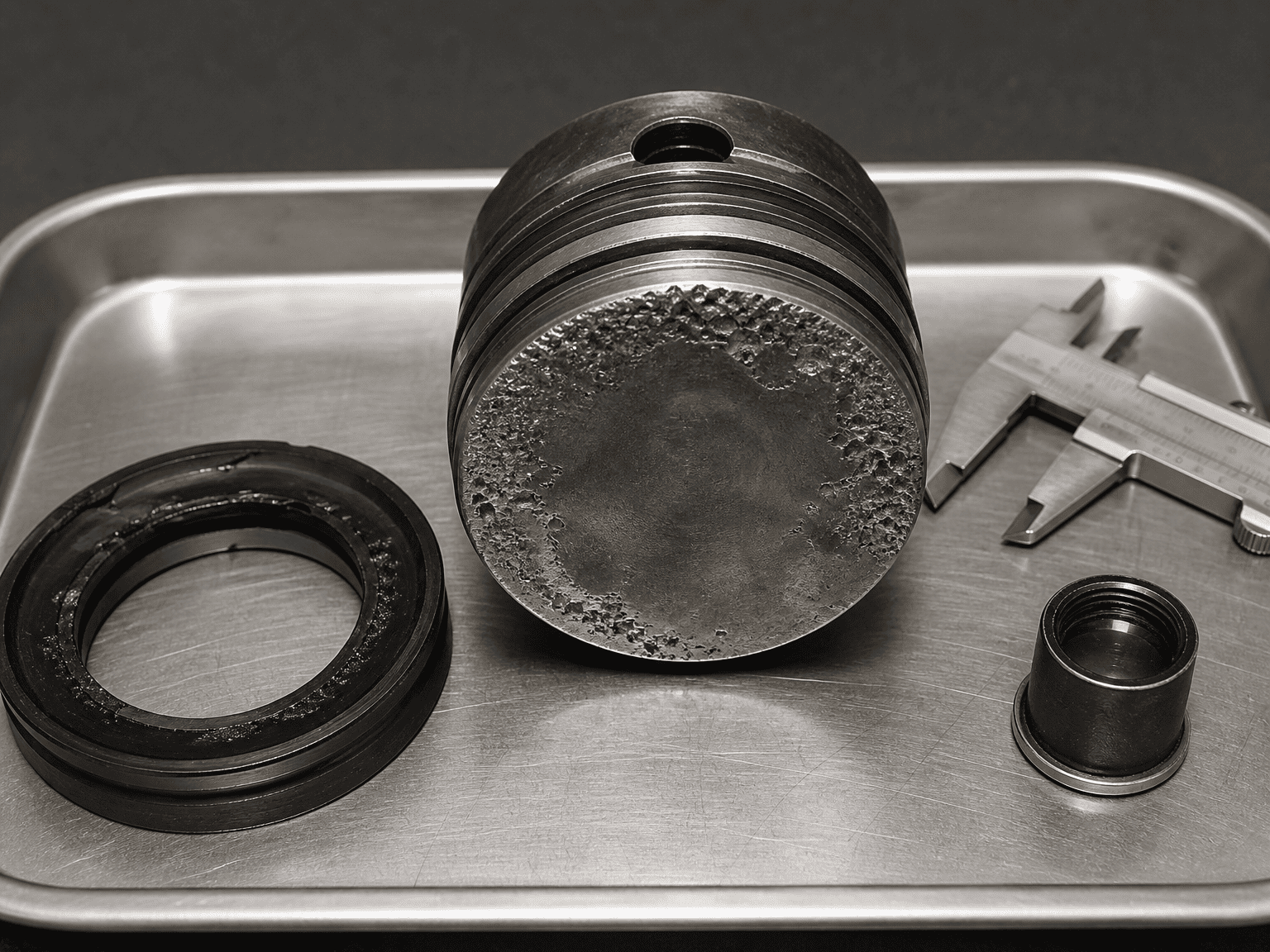

hydraulic cylinder piston crown frosted cavitation pitting and scorched seal failure teardown

Quando os sistemas de energia fluida sofrem de cavitação e aeração crônicas, os danos físicos concentram-se em zonas específicas de alta velocidade:

4.1 Faces da coroa do pistão:A face circular plana do pistão exibe aglomerados de micro-fossas profundas e foscas, onde os vazios de vapor em colapso atingem repetidamente o metal base.

4.2 Orifícios internos do porto de petróleo:Transições acentuadas em ângulo reto onde o óleo hidráulico entra no corpo do cilindro sofrem severa erosão e arredondamento das bordas.

4.3 Vedações da haste do pistão e anéis de desgaste:Bolhas de ar arrastadas sofrem rápida compressão adiabática, criando picos de calor localizados que queimam, vitrificam e transformam as bordas flexíveis da vedação de poliuretano em flocos frágeis semelhantes a carvão.

4.4 Paredes afiadas do cilindro do cilindro:Perto dos extremos do curso, os microjatos removem a película protetora de óleo lubrificante, permitindo o desgaste direto de metal com metal entre as faixas guia do pistão e o furo polido do tubo.

V. Os 4 principais gatilhos operacionais em equipamentos móveis e industriais

5.1 Ultrapassagem de cargas gravitacionais (o cilindro descontrolado)

Quando a lança pesada de uma escavadeira, a carroceria de um reboque basculante ou o mastro de uma empilhadeira desce rapidamente sob seu próprio peso, a gravidade puxa a haste do cilindro para baixo mais rápido do que a bomba hidráulica pode fornecer óleo para o lado da tampa. O cilindro se torna uma seringa gigante, criando um intenso vácuo interno que ferve o fluxo de óleo que entra.

5.2 Inicializações de manhã fria de inverno

O óleo hidráulico frio espesso e de alta viscosidade tem dificuldade para fluir através de filtros de sucção estreitos e longas mangueiras de abastecimento. Quando um operador acelera o motor até a aceleração máxima imediatamente após a partida, a bomba para de funcionar, puxando um vácuo intenso e enviando um fluxo de fluido de cavitação direto para os atuadores.

5.3 Tampas de respiro do reservatório obstruídas

À medida que os cilindros de curso longo se estendem, o nível do fluido dentro do tanque hidráulico cai significativamente. Se a tampa do respiro do tanque estiver coberta de lama, poeira ou gelo, o ar atmosférico não poderá entrar para equalizar o volume. Um vácuo parcial se desenvolve dentro do tanque, obstruindo a linha de sucção da bomba.

5.4 Defletores de Tanque e Linhas de Retorno Mal Colocados

Se o óleo de retorno mergulhar no reservatório acima do nível do líquido como uma cachoeira, ele lançará ar para dentro do óleo. Sem defletores de tanque adequados para permitir que as bolhas de ar subam à superfície e sejam liberadas, a bomba suga imediatamente essa mistura espumosa de volta para os cilindros.

VI. Soluções em nível de circuito para eliminar cavitação e aeração

A correção da cavitação do cilindro requer abordar a dinâmica do circuito que permite a formação de pressão negativa:

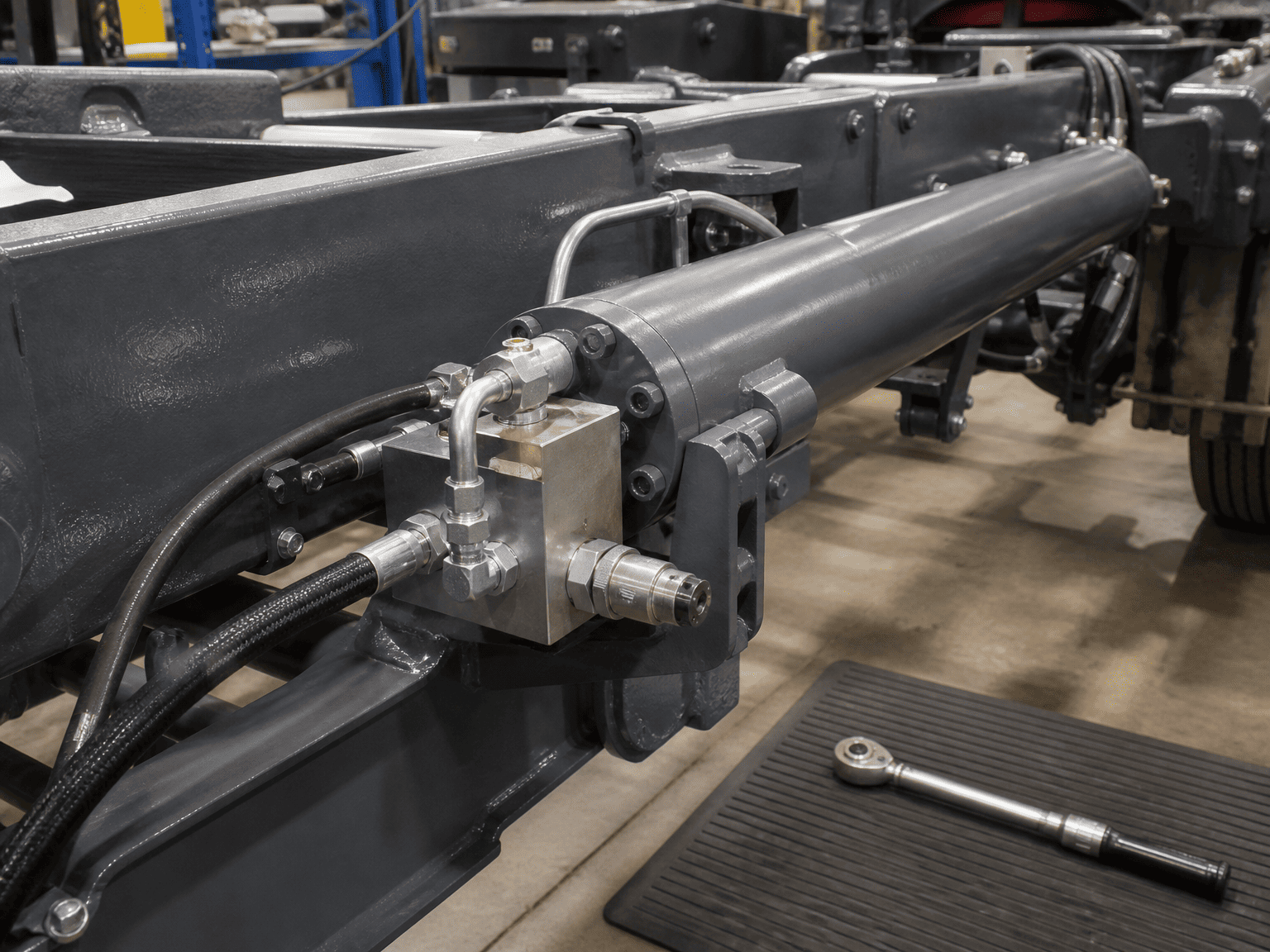

hydraulic cylinder integrated anti cavitation check valve and counterbalance manifold installation

  • Instale válvulas de retenção anti-cavitação: Em circuitos com cargas rápidas ou excessivas, instale uma válvula de retenção anti-cavitação dedicada entre a porta de trabalho do cilindro e a linha do tanque. Se a extensão do cilindro exigir mais óleo do que a bomba fornece, a válvula de retenção abre livremente, permitindo que o óleo do tanque preencha o vácuo.
  • Válvulas de contrapeso (sobrecentralizadas) de tamanho adequado: As válvulas de contrapeso criam contrapressão controlada no lado de retorno do cilindro, evitando que a gravidade se afaste com a carga e garantindo que a pressão positiva seja mantida durante todo o curso.
  • Mantenha o dimensionamento mínimo da linha de sucção: Certifique-se de que as linhas de sucção da bomba sejam superdimensionadas, curtas, retas e classificadas para serviço de vácuo contínuo sem colapso interno.
  • Permita um tempo de permanência adequado para a desaeração do reservatório: Dimensione o tanque de óleo para que o fluido permaneça intacto por vários minutos entre os ciclos, permitindo que microbolhas dissolvidas flutuem naturalmente.

VII. Lista de verificação de diagnóstico de campo para equipes de manutenção

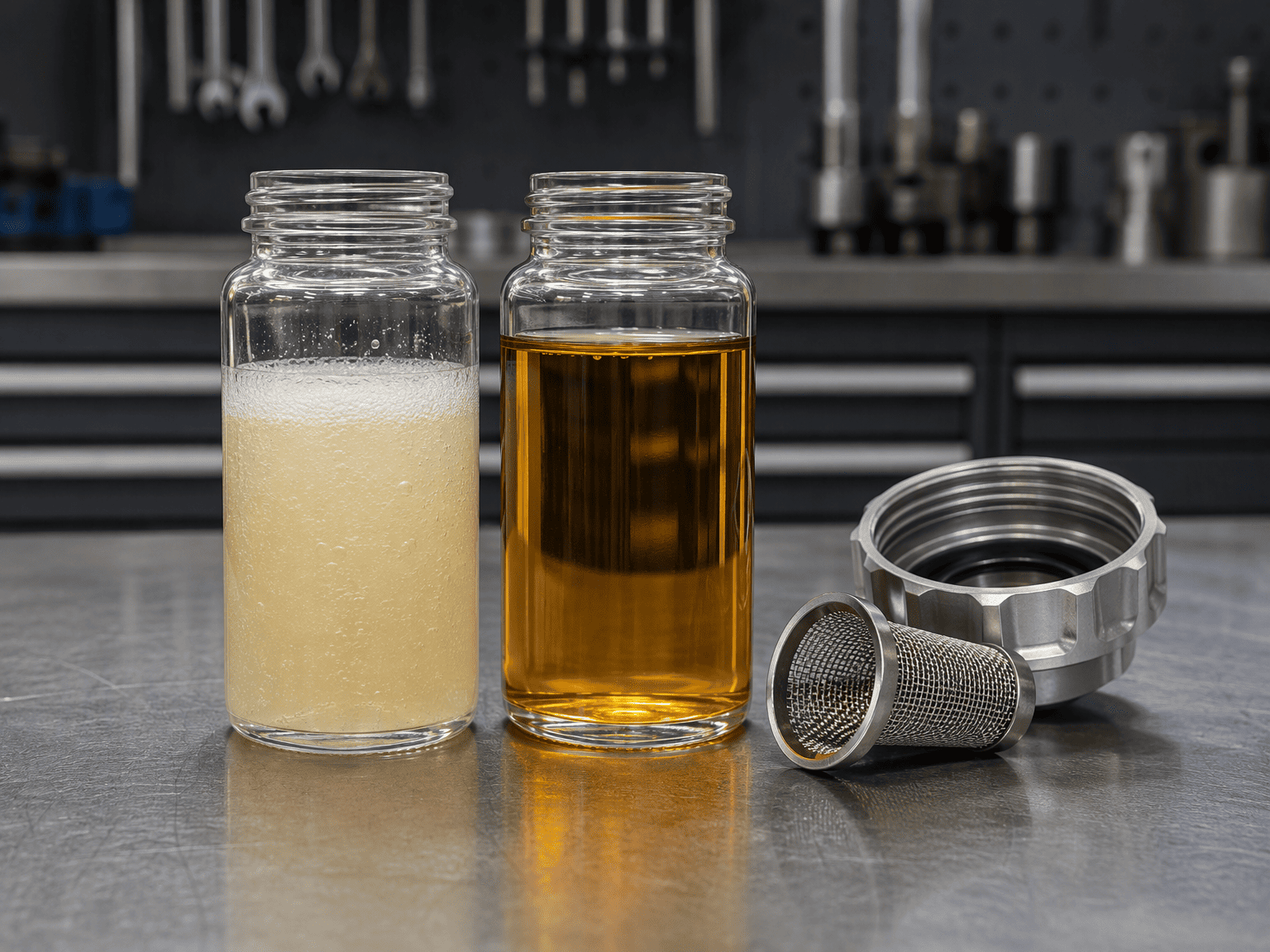

aerated foamy milky hydraulic oil versus clean fluid sample and reservoir breather cap inspection

Antes de substituir um cilindro barulhento ou danificado:

  • Inspecione o visor de óleo: O fluido está leitoso, turvo ou coberto com espuma estável?
  • Verifique as tampas de respiro do reservatório quanto a entupimento de poeira ou umidade congelada.
  • Inspecione as braçadeiras e as conexões da mangueira de sucção da bomba quanto a conexões soltas que possam sugar ar sob vácuo.
  • Verifique se as linhas de retorno descarregam bem abaixo do nível mínimo de óleo no tanque.
  • Teste as configurações do piloto da válvula de contrapeso para garantir que o cilindro não caia mais rápido do que a capacidade de entrega da bomba.
  • Inspecione a face do pistão do cilindro e as gargantas das portas com um boroscópio para verificar se há corrosão por cavitação fosca característica.

VIII. Limite técnico e isenção de responsabilidade de diagnóstico

Este guia descreve indicadores de diagnóstico mecânico padrão e práticas recomendadas para circuitos hidráulicos. Máquinas multieixos complexas, circuitos de deslocamento variável com detecção de carga e acionamentos hidrostáticos de circuito fechado exigem registro de pressão transitória específico do circuito e análise de fluidos para isolar as causas principais.*
