Cálculos de flambagem do cilindro hidráulico: por que o comprimento do curso substitui a força de impulso nominal

I. O perigo: quando um cilindro de “3.000 psi” falha a 1.200 psi

 Um erro comum e caro no projeto hidráulico é calcular a força de impulso do cilindro usando apenas a pressão hidráulica e a área do pistão:

                                                                           F = P × Apiston

Sob esta fórmula simples, um cilindro com diâmetro de 4 polegadas a 3.000 psi irá empurrar com aproximadamente 37.700 lbs (167,7 kN) de empuxo. Se o curso do cilindro for de apenas 12 polegadas, a haste suporta facilmente essa carga.

No entanto, se estender esse mesmo cilindro para um curso de 60 ou 80 polegadas, a aplicação do mesmo empuxo compressivo de 37.700 libras irá muitas vezes quebrar ou curvar permanentemente a haste do pistão como um palito de dente – frequentemente quando a pressão do sistema atingiu apenas 1.000 a 1.500 psi.

Este modo de falha catastrófico não é uma falha de escoamento por tração do material; é flambagem elástica de coluna. Em aplicações de curso longo, a estabilidade estrutural da haste delgada do pistão substitui completamente a classificação de pressão do cilindro.

II. A Física deCilindro HidráulicoFlambagem: Teoria da Coluna de Euler

Quando umcilindro hidráulicose estende sob carga compressiva, o conjunto se comporta como uma coluna estrutural longa e delgada. A carga compressiva teórica máxima que uma coluna esbelta pode suportar antes que ocorra instabilidade lateral é governada pela Fórmula de Flambagem Crítica de Euler:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Onde:

• Fcr = Carga crítica de flambagem de Euler (N ou lbf)
• E = Módulo de elasticidade do material da haste (para aço carbono/liga típico, E ≈ 200 a 210 GPa ou 29 × 10⁶ psi)
• I = Momento de inércia da área da seção transversal da haste redonda maciça (m⁴ ou in⁴)
• L = Distância total de instalação estendida entre os pontos de montagem (m ou pol.)
• K = Fator de comprimento efetivo da coluna com base nas condições de montagem do cilindro
• Le = K · L = Comprimento efetivo de flambagem

III. Cálculo do momento de inércia para hastes sólidas:

Para uma haste redonda sólida de diâmetro dr:

                                                                            Eu = π dr⁴ / 64

Observe que o momento de inércia depende da quarta potência do diâmetro da haste (dr⁴). Isto significa que um pequeno aumento no diâmetro da haste cria um grande aumento na resistência à flambagem:

• Aumentar o diâmetro da haste de 2,0 pol. para 2,5 pol. (um aumento de 25% no diâmetro) aumenta a resistência à flambagem em 144% (2,44×).

4. Cálculo da carga de trabalho segura e fatores de segurança recomendados

Nunca opere umcilindro hidráulicopróximo do seu limite crítico de flambagem Fcr. Na operação no mundo real,cilindros hidráulicosexperimente pequenas excentricidades, pequenas folgas de pinos, picos de aceleração e cargas laterais inevitáveis.

O empuxo de projeto permitido Fallow deve incluir um fator de segurança rigoroso Sf:

                                                                           Pousio = Fcr / Sf

Diretrizes recomendadas para fatores de segurança:

• Máquinas Industriais Estacionárias (limpas, guiadas): Sf mínimo ≥ 2,5 a 3,0
• Máquinas Móveis Gerais (reboques basculantes, carregadeiras, equipamentos de resíduos): Mínimo Sf ≥ 3,0 a 3,5
• Elevação de pessoal/alto risco (plataformas aéreas, caminhões com lança, guindastes móveis): Sf mínimo ≥ 3,5 a 4,5

V. Índice de esbeltez e a transição para a fórmula de Johnson

A fórmula de Euler assume flexão puramente elástica e é válida apenas para pilares esbeltos onde o índice de esbeltez λ excede o limite de transição do pilar λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Onde rg = √I/A = dr / 4 é o raio de giração.

Para aço cromo 1045 ou 4140 típico, o limite de transição λc ≈ 85 a 105:

• Se λ > λc (hastes longas e delgadas): Use a fórmula de Euler (falha por instabilidade elástica).
• Se λ ≤ λc (hastes curtas a médias): Use a fórmula parabólica de Johnson ou o limite de escoamento padrão (falha por escoamento por compressão ou flambagem inelástica).

VI. 4 descuidos comuns de engenharia de OEM que causam hastes tortas

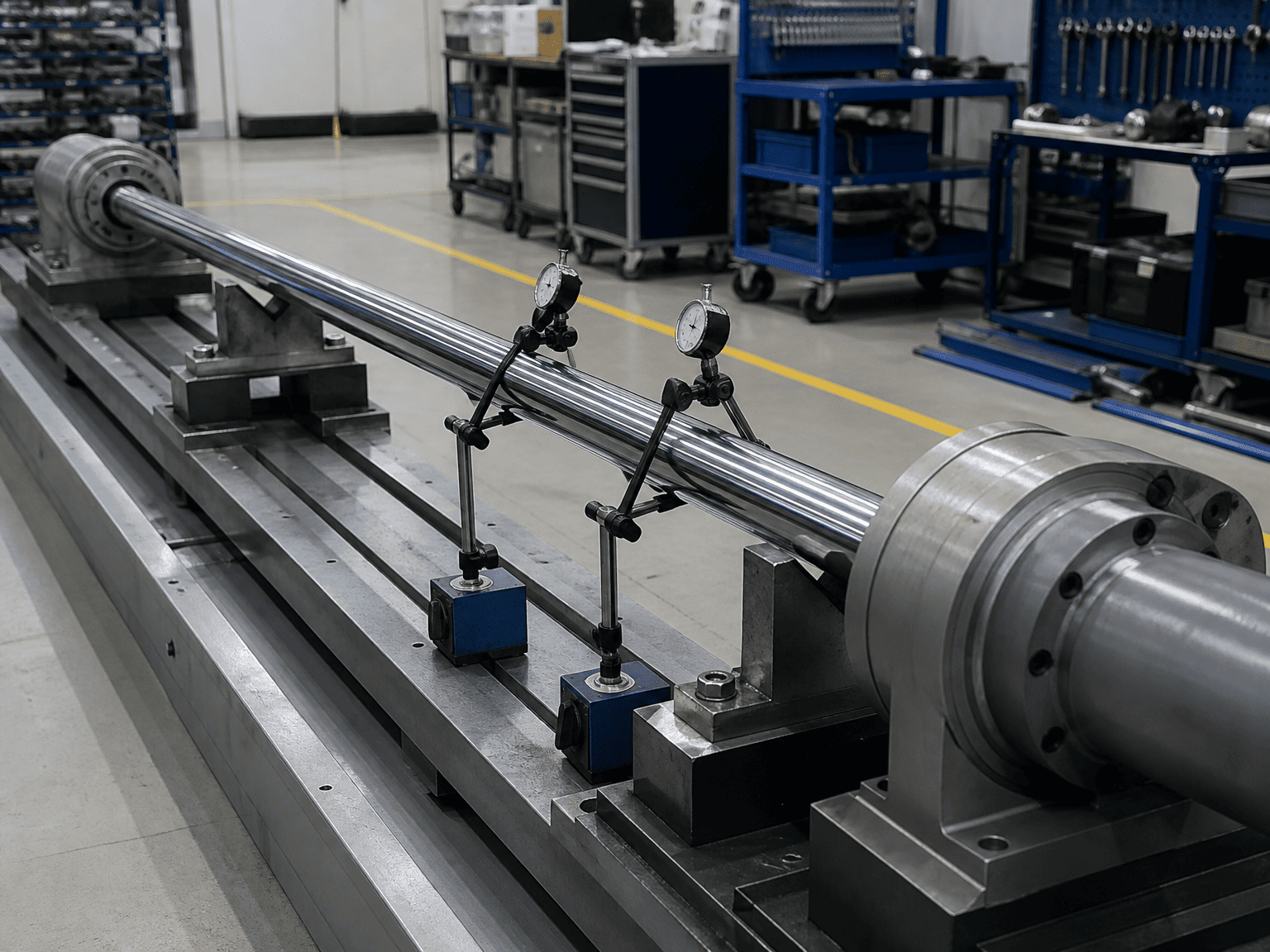

1. Cálculo da flambagem no comprimento retraído em vez do comprimento totalmente estendido:O momento mais vulnerável ocorre quando a haste está com curso de 100%, onde L está no máximo.
2. Ignorando a queda horizontal sob peso morto:Em cilindros horizontais longos (curso > 2 metros), a haste cromada pesada cede ligeiramente sob a gravidade, criando uma carga excêntrica incorporada que acelera a flambagem.
3. Supondo que as montagens de pinos permaneçam sem atrito:Com o tempo, os pinos de articulação enferrujados ou sem lubrificação emperram, transformando uma montagem de pivô em uma junta parcialmente travada e sujeita a torque que induz momentos de flexão.
4. Negligenciando Circuitos de Regeneração:Os circuitos diferenciais/de regeneração sujeitam os lados da tampa e da haste à pressão total da bomba, mantendo a força de impulso total da coluna e diminuindo a margem estrutural.

VII. O que enviar ao dimensionar cilindros de curso longo com HCIC

Para obter uma verificação completa de flambagem e revisão da coluna FEA dos engenheiros do HCIC, forneça:

1. Diâmetro do cilindro operacional, curso e pressão máxima de alívio hidráulico
2. Geometria de montagem da máquina e desenho do suporte de articulação (para confirmar o fator K)
3. Orientação de montagem (horizontal, vertical empurrando para cima/para baixo ou arco angular)
4. Restrições de orientação externas (carga livre não guiada vs trilhos deslizantes lineares de precisão)
5. Ciclo de trabalho, velocidades do ciclo operacional e condições ambientais

VIII. Faça parceria com a HCIC para engenharia pesada e cilindros personalizados

A HCIC fornece engenharia hidráulica certificada, modelagem CAD 3D e fabricação de cilindros personalizados para equipamentos móveis e industriais pesados ​​em todo o mundo.
