O cilindro hidráulico de manilha dupla soldada funciona a 3000 PSI. Manilha forjada e soldas resistentes são adequadas para tratores e reboques basculantes. Tamanho personalizado, logotipo OEM, fábrica ISO9001, garantia de serviço completo de 12 meses.
Bore Size:
30 mm-200 mm (1,2 polegadas-8 polegadas)Rod Diameter:
20mm-120mmStroke Length:
50mm-3000mmRated Working Pressure:
21 MPa (3000 PSI)O cilindro hidráulico de manilha dupla soldada refere-se a um aríete hidráulico totalmente soldado equipado com manilha dupla forjada integrada na parte inferior do cilindro e na extremidade da haste, pertence à série de cilindros soldados para serviços pesados e adota principalmente um projeto de circuito de óleo de dupla ação.

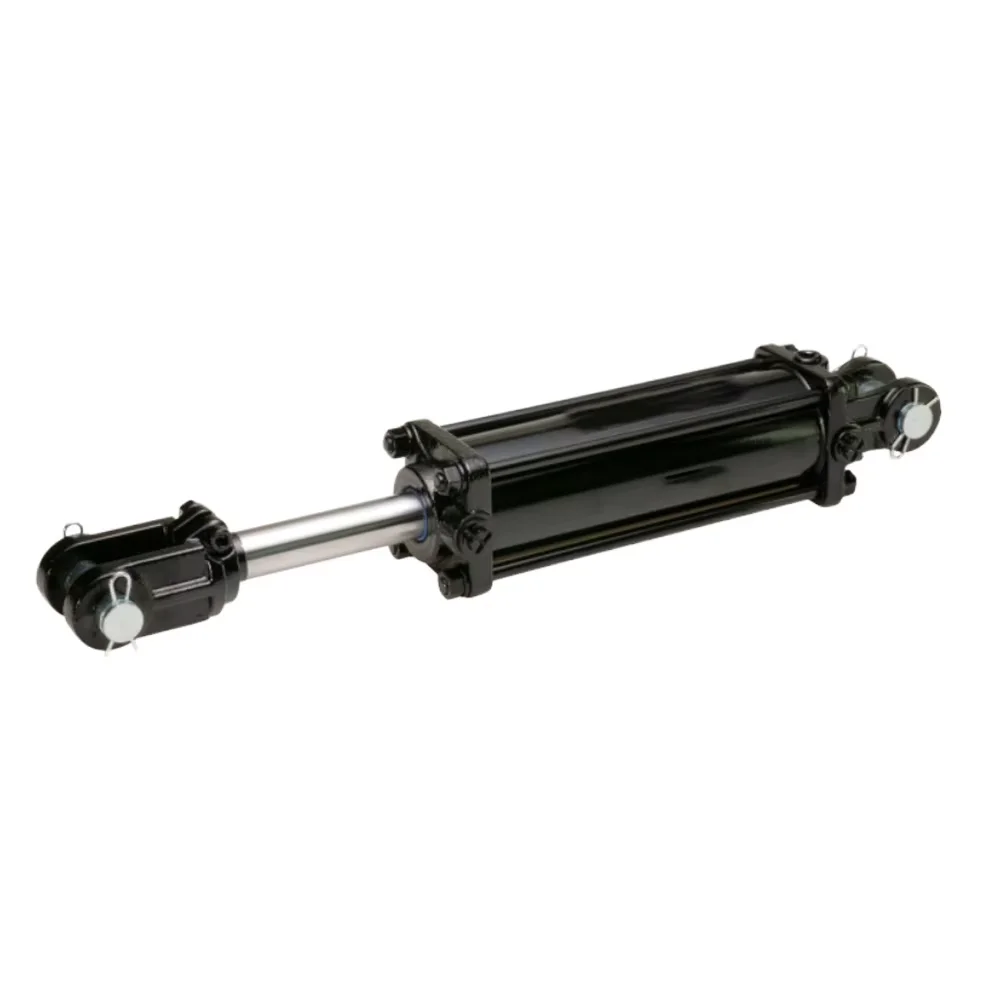

Diferente do cilindro hidráulico de tirante tradicional, o cilindro de manilha dupla soldado possui estrutura geral compacta, capacidade mais forte para resistir à carga lateral e vida útil mais longa em ambientes de trabalho externos lamacentos e de alta carga
Oficinas de reparos agrícolas, fábricas OEM de reboques e pequenos fabricantes de máquinas de construção frequentemente encontram aríetes hidráulicos soldados defeituosos com costuras de soldagem finas e paredes de cilindro finas. Esses cilindros baratos são fáceis de vazar óleo, entortar as alças da manilha ou rachar durante trabalhos de elevação prolongados.
Fabricamos cilindros hidráulicos de manilha dupla soldados há 28 anos. Nossos engenheiros no local lidam com centenas de casos de falha de cilindro de compradores globais todos os meses. Otimizamos a estrutura de soldagem da manilha, engrossamos a parede do cilindro e atualizamos o conjunto de vedação para evitar todos os problemas comuns de quebra em máquinas pesadas externas. Pedidos de amostras pequenas sem MOQ são suportados para teste do cliente.
Todas as principais etapas de processamento de nosso cilindro hidráulico de manilha dupla soldado são concluídas em nossa oficina hidráulica própria de 12.000㎡, sem terceirização de componentes principais. Cada embarcação é projetada para melhorar a resistência à carga e o desempenho de vedação.
2.1.1 Cano grosso sem costura afiado
Adotamos tubo de aço sem costura laminado a quente com tratamento de brunimento de precisão interna, a espessura da parede do cano é mais espessa do que os modelos comuns de mercado. O cilindro espesso pode reduzir a deformação do cilindro sob alta pressão contínua, e o brunimento interno elimina arranhões que causarão vazamento interno de óleo.

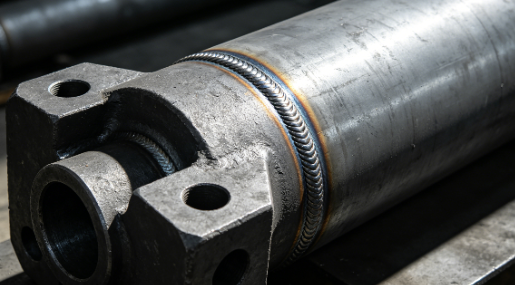

As alças de manilha dupla são de aço forjado de peça única, em vez de soldagem por emenda de chapa fina. A posição de conexão entre a manilha e o cano usa soldagem por arco submerso de penetração total de 8-12 mm, a costura de soldagem é espessa e uniforme, evitando efetivamente rachaduras sob forte força lateral do trator e do divisor de toras.
A superfície da haste do pistão é retificada com precisão e depois revestida com uma camada de cromo duro de 28-32μm. O revestimento cromado espesso traz estabilidade antiferrugem e resistência ao desgaste, o revestimento não descasca mesmo sob trabalho agrícola enlameado contínuo de um ano.
A montagem padrão utiliza vedações de borracha NBR para combinar com o óleo hidráulico convencional sob temperatura normal. As vedações de borracha de flúor FKM são uma atualização opcional para equipamentos de alta temperatura que trabalham de -20 ℃ a 180 ℃, bloqueando completamente o vazamento de óleo interno e externo.
Cada cilindro hidráulico de manilha dupla soldado acabado deve passar no teste de retenção de pressão de sobrecarga 1,5 vezes por 30 minutos e na inspeção completa de estanqueidade antes do envio. Registramos dados de teste para cada cilindro e podemos fornecer relatórios completos de teste de pressão para clientes de pedidos em grandes quantidades.
Nosso aríete hidráulico com manilha soldada é amplamente utilizado em todos os tipos de equipamentos móveis agrícolas, o design de montagem com manilha dupla realiza uma instalação rápida do eixo do pino sem acessórios extras.
Principais equipamentos correspondentes: braço de elevação do trator, aríete hidráulico divisor de toras, enfardadeira de feno, pequena colheitadeira, reboque de elevação agrícola.
O cilindro de orelha dupla soldado compacto se adapta a pequenas máquinas de construção com espaço de instalação limitado, desempenho estável sob poeira e vibração no local de construção.
Equipamento principal correspondente: aríete auxiliar da miniescavadeira, cilindro de inclinação da carregadeira, rolo compactador pequeno, misturador de elevação de concreto.
O aríete soldado de alta carga é a principal peça de reposição para veículos de elevação logística e equipamentos de carregamento de armazém.
Equipamento correspondente principal: cilindro hidráulico do reboque basculante, aríete de elevação do caminhão de reboque, cilindro hidráulico soldado do nivelador de doca, aríete da mesa elevatória em tesoura.
O cilindro de manilha dupla soldado de tamanho personalizado pode ser personalizado de acordo com desenhos de equipamentos industriais, adequado para tratamento de resíduos, levantamento de materiais e substituição de manutenção de equipamentos.
Principais equipamentos correspondentes: compactador de resíduos, máquina de elevação de material, pequena prensa hidráulica, aríete hidráulico de reposição para reparo pós-venda.
| Item de inspeção | Parâmetro padrão |
|---|---|
| Tamanho do furo | 30 mm-200 mm (1,2 polegadas-8 polegadas) |
| Diâmetro da haste | 20mm-120mm |
| Comprimento do curso | 50mm-3000mm |
| Pressão nominal de trabalho | 21 MPa (3000 PSI) |
| Tipo de ação padrão | Dupla Ação |
| Material de vedação padrão | Borracha NBR |
| Tratamento de superfície | Tinta antiferrugem preta fosca |
| Demanda personalizada | Esquema de atualização opcional |
|---|---|
| Furo Especial | Furo personalizado mini 25 mm / tamanho grande 250 mm |
| Curso Especial | Ram de manilha soldado de longo curso ilimitado |
| Demanda de alta pressão | Versão de alta pressão pesada 25MPa / 35MPa |
| Necessidade de ação única | Cilindro de manilha dupla soldada de simples ação |
| Trabalho em alta temperatura | Conjunto de vedação de borracha de flúor FKM |
| Anticorrosão Costeira | Revestimento de superfície galvanizado |
| Personalização da manilha | Diâmetro do furo da manilha personalizado, alça da manilha estendida |
Toda a nossa linha de produção de cilindros hidráulicos passa pela certificação do sistema de gerenciamento de qualidade ISO9001, todos os produtos hidráulicos soldados para serviços pesados atendem ao padrão de segurança industrial CE. Podemos fornecer cópias dos documentos de certificação para desembaraço aduaneiro do cliente e auditoria de fábrica.
Montamos oficina independente de inspeção de matérias-primas, estação de inspeção de processamento de produtos semiacabados e sala de teste de pressão de produtos acabados. Todos os tubos de aço bruto, manilhas forjadas e peças de vedação serão verificados antes da produção, as matérias-primas defeituosas serão rejeitadas diretamente para evitar falha do produto acabado.
Cada cilindro hidráulico de manilha dupla soldado será revestido primeiro com óleo antiferrugem e envolto em filme plástico para evitar a corrosão da água do mar durante o transporte marítimo. Em seguida, coloque em uma caixa de madeira sólida para exportação com enchimento de espuma fixo para evitar colisões e deformações na logística de longa distância.
Q1: Posso personalizar cilindro de manilha dupla com furo não padrão e curso soldado?
A1: Sim, nossa equipe técnica pode projetar tamanhos de cilindro exclusivos de acordo com o desenho do seu equipamento dentro de 24 horas.
Q2: Qual é a pressão máxima de trabalho do seu aríete de manilha soldado padrão?
A2: A pressão nominal padrão é 3000 PSI (21 MPa), o modelo atualizado de alta pressão de 35 MPa está disponível para equipamentos de mineração de carga pesada.
Q3: Quanto tempo dura o período de garantia do cilindro hidráulico de manilha dupla soldada?
A3: Oferecemos garantia de 12 meses sob condições normais de funcionamento corretas, danos causados por operação inadequada não são cobertos pela garantia.
