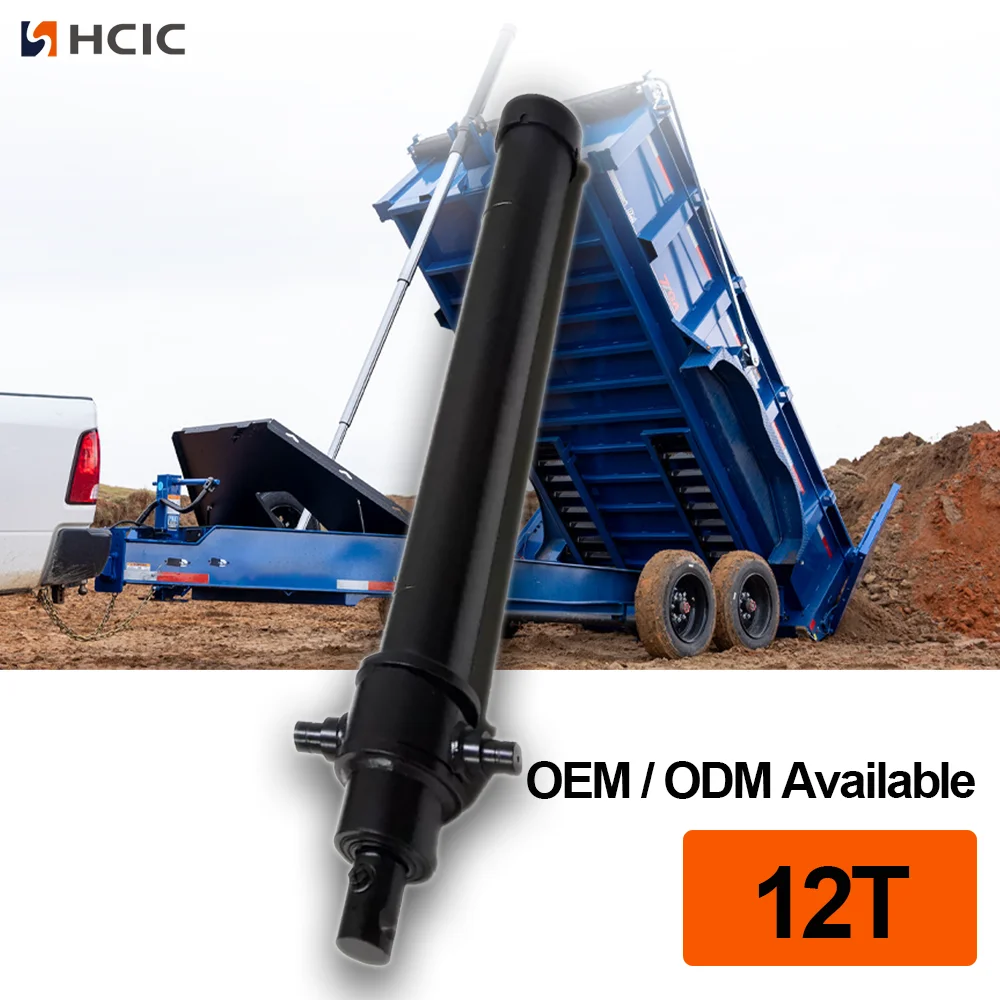

O 3TG-E90x1199 é um cilindro hidráulico telescópico de três estágios na parte inferior da carroceria com curso de 1.199 mm, pressão máxima de trabalho de 220 bar e faixa de inclinação de catálogo de 5 a 14 toneladas.
Number of stages:
3 etapasWorking volume:
6,2LMaximum working pressure:
220barO 3TG-E90x1199 é um cilindro hidráulico telescópico inferior de três estágios listado no catálogo HCIC-2026. Seu layout compacto da parte inferior da carroceria é destinado a aplicações de sistemas basculantes onde o cilindro deve fornecer um curso longo enquanto permanece dentro do espaço abaixo da carroceria e do chassi.
O catálogo lista curso de 1.199 mm, massa de 35 kg, volume de trabalho de 6,2 L e pressão máxima de trabalho de 220 bar. Ele também fornece uma faixa de capacidade de tombamento de 5 a 14 toneladas e as principais dimensões de instalação L/A/B/C/D/E. Esses valores apoiam uma discussão inicial sobre adaptação; eles não substituem um cálculo completo do reboque.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | 3TG‑E90x1199 |
| Número de etapas | 3 |
| AVC | 1.199 milímetros |
| Massa | 35kg |
| Volume de trabalho | 6,2 litros |
| Pressão máxima de trabalho |
220 barras |
| Faixa de capacidade de tombamento do catálogo | 5-14 toneladas |
| Dimensão L | 598 milímetros |
| Dimensão A | 160 milímetros |
| Dimensão B | 438 milímetros |
| Dimensão C | 108 milímetros |
| Dimensão D | 92 milímetros |
| Dimensão E | 58 milímetros |
Os valores de especificação acima são transcritos da tabela de cilindros telescópicos da parte inferior da carroceria no catálogo HCIC-2026 fornecido. O valor de 5 a 14 toneladas do catálogo é uma faixa de aplicação, não uma aprovação universal de carga útil para cada reboque basculante.
Construção da parte inferior da carroceria em três estágios
O 3TG-E90x1199 usa três estágios telescópicos. Quando retraídos, os estágios aninhados ajudam a manter o conjunto de cilindros dentro da área de instalação da parte inferior da carroceria. Durante a extensão, os estágios fornecem o movimento necessário para um ciclo de tombamento sem exigir que todo o comprimento de trabalho esteja presente na posição fechada.
A disposição do estágio também significa que a força e a velocidade do cilindro podem variar durante a extensão. A área efetiva muda à medida que diferentes estágios se tornam ativos, portanto a seleção deve considerar a carga, a geometria da dobradiça, o ângulo de inclinação, o fluxo da bomba e as configurações da válvula em conjunto.
A instalação na parte inferior da carroceria é controlada por mais do que o comprimento fechado do cilindro. O comprador deve verificar a disposição do berço ou suporte, o alinhamento dos pinos, a folga do chassi e o caminho do cilindro à medida que a carroceria se move da posição fechada para a posição inclinada.
O catálogo lista L como 598 mm e as dimensões A a E como 160, 438, 108, 92 e 58 mm, respectivamente. Estas medidas devem ser comparadas com o desenho da estrutura e o arranjo de montagem do cliente. O cilindro deve ser alinhado através do projeto de montagem em vez de forçado na posição pela distorção do suporte.
O catálogo da HCIC também mostra acessórios e opções de suporte para a linha de cilindros da parte inferior da carroceria, incluindo referências de conexão tipo haste ou esfera e um berço de suporte de cilindro. A conexão exata e o arranjo de suporte para um projeto 3TG-E90x1199 devem ser confirmados no desenho atual, em vez de presumidos a partir de uma ilustração geral do catálogo.
O 3TG-E90x1199 está listado com uma pressão máxima de trabalho de 220 bar. Este valor deve ser revisado juntamente com a bomba, ajuste da válvula de alívio, linhas hidráulicas, limpeza do óleo, estrutura de montagem e carga de tombamento completa.
O catálogo lista uma faixa de capacidade de tombamento de 5 a 14 toneladas. Este intervalo deve ser tratado como uma referência de aplicação de catálogo. A adequação real depende da carroceria do reboque, da distribuição da carga, da posição das dobradiças, do ângulo de inclinação, da resistência do chassi, do fluxo hidráulico e das condições de operação.
Um cilindro com diâmetro ou curso correto ainda pode ser inadequado se a geometria de montagem ou a pressão do sistema estiverem erradas. A análise completa da aplicação deve, portanto, ser concluída antes do pedido do cilindro.
O 3TG-E90x1199 é relevante para projetos de reboques basculantes e sistemas de basculamento da parte inferior da carroceria que exigem um cilindro de três estágios com curso de 1.199 mm. Ele pode ser considerado para construções OEM, trabalhos de substituição e reprojetos de reboques quando o espaço disponível e os requisitos do sistema corresponderem aos dados do catálogo.
O catálogo HCIC fornecido descreve uma linha de cilindros inferiores com configurações de dois a seis estágios, mas este artigo se concentra apenas no modelo 3TG-E90x1199. Outros modelos não devem ser usados como substitutos de suas dimensões ou dados operacionais sem uma revisão de engenharia separada.
Para uma cotação ou avaliação de substituição do 3TG-E90x1199, envie:
- Tipo de reboque e dimensões da carroceria
- Curso necessário e espaço de instalação fechado
- Desenhos de chassi, berço e suporte
- Detalhes de conexão de pino ou bola
- Pressão da bomba e informações de fluxo
- Arranjo de mangueira e porta
- Ângulo de inclinação e distribuição de carga
- Fotos do cilindro atual e área de montagem
- Quantidade necessária e status de substituição
Esses detalhes ajudam a distinguir uma substituição de cilindro de um problema maior de suporte, alinhamento ou sistema hidráulico.
O 3TG-E90x1199 é um cilindro hidráulico telescópico definido de três estágios na parte inferior da carroceria com curso de 1.199 mm, pressão máxima de trabalho de 220 bar, volume de trabalho de 6,2 L e faixa de inclinação de catálogo de 5 a 14 toneladas. A sua dimensão L de 598 mm e as medidas listadas A–E fornecem um ponto de partida prático para o planeamento da instalação.
A seleção final deve ser baseada no sistema de reboque completo e não apenas no curso ou na pressão. Envie o desenho da parte inferior da carroceria e os dados hidráulicos para a HCIC para uma revisão específica do projeto antes da compra.
A HCIC desenvolve e fabrica cilindros hidráulicos e unidades de potência para aplicações veiculares e industriais. Para um projeto 3TG-E90x1199, a HCIC pode revisar desenhos, dimensões medidas e requisitos hidráulicos para uma solicitação de OEM ou substituição.
