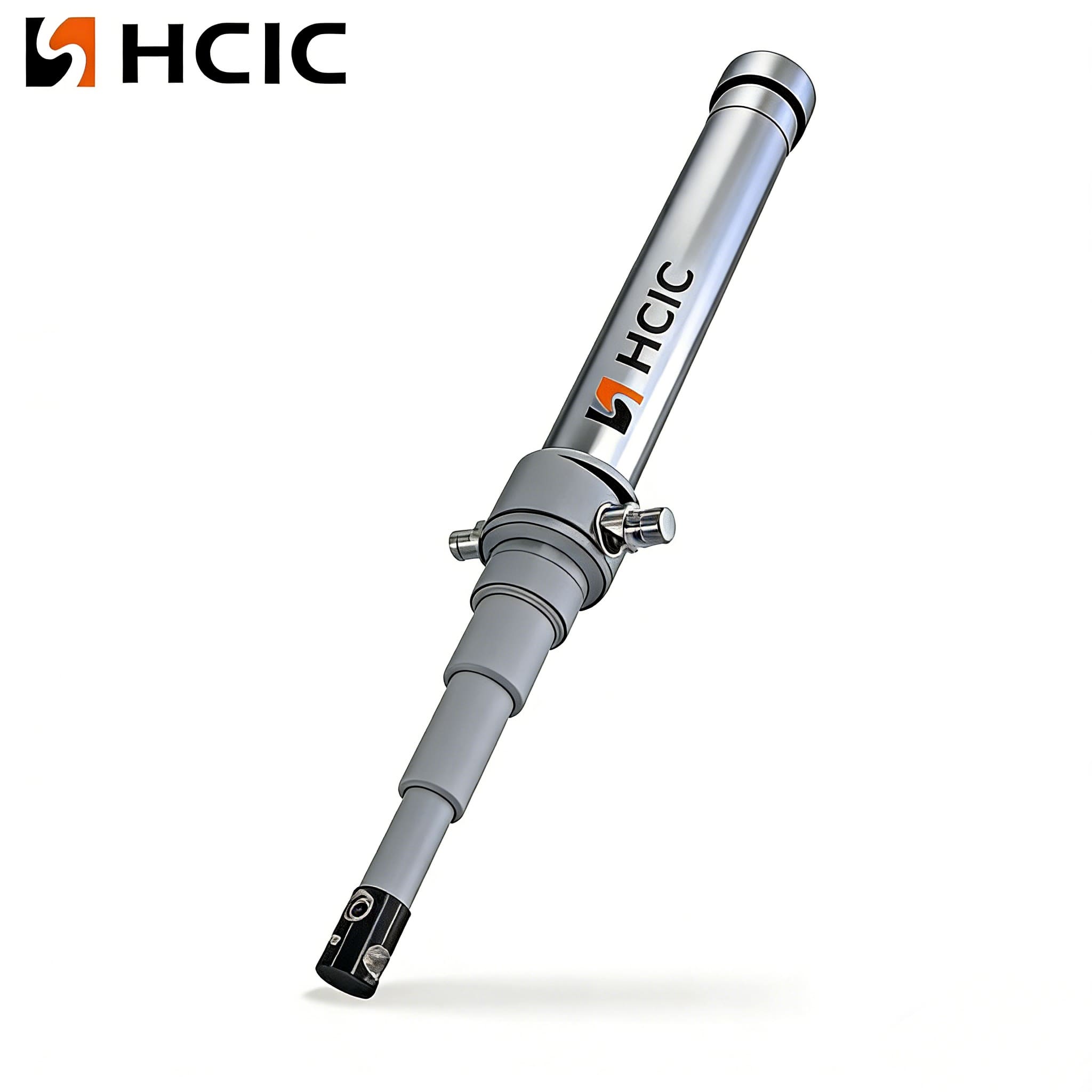

Os cilindros telescópicos fornecem um curso longo a partir de um comprimento retraído muito compacto. HCIC tem experiência em projetar telescópico para uma série de indústrias e aplicações e pode trabalhar com você para projetar uma combinação de ação simples, de ação única / dupla ou dupla ação.
Os cilindros de simples ação usam pressão hidráulica para estender e retrair devido à carga da gravidade ou alguma outra força externa.
O fluxo hidráulico e a pressão estendem o cilindro
A gravidade ou alguma outra força externa retrairá o cilindro
Mantém a posição
Curso longo em um comprimento compacto e fechado
Diâmetro externo maior do que os cilindros da haste
Design menos complexo do que ação dupla
Os cilindros de dupla ação usam força hidráulica para extensão e retração.
A energia hidráulica retrai o cilindro em oposição à gravidade / força
A força de retração é capaz de puxar a carga
Cilindros telescópicos convencionais
Ambas as portas localizadas na extremidade da haste
As vedações de pistão são normalmente anéis de ferro fundido
O cilindro não é projetado para manter a carga nas posições exatas (deriva)
Fluxo mínimo necessário para evitar paralisação
Recursos especiais podem ser projetados em cilindros telescópicos
Ambas as portas no design do barril evitam o movimento de mangueiras e padrões de desgaste
As vedações de pistão positivas permitem que o cilindro mantenha a carga e elimine o requisito de fluxo mínimo
Menos distâncias mortas por estágio do que um telescópico convencional de dupla ação
RECURSOS OPCIONAIS
Pressão de trabalho de até 5000 PSI
2 a 5 seções de trabalho
Até 20 ”de diâmetro do cano
Revestimentos alternativos de estágio de tubo cilíndrico disponíveis, incluindo nitreto, cromo sobre níquel, spray de plasma
Comprimento do curso de até 480 ”(40 pés)
Materiais alternativos de haste disponíveis, incluindo aço carbono, polido de precisão, estágios de cromo duro.
Projeto de pistão usinado integrado opcional
Projeto de glândula rosqueada internamente de aço ou dúctil
Montagens de extremidade opcionais: munhão, manilha, espiga, tubo cruzado, rolamento esférico, bucha personalizada, orifício perfurado transversal
