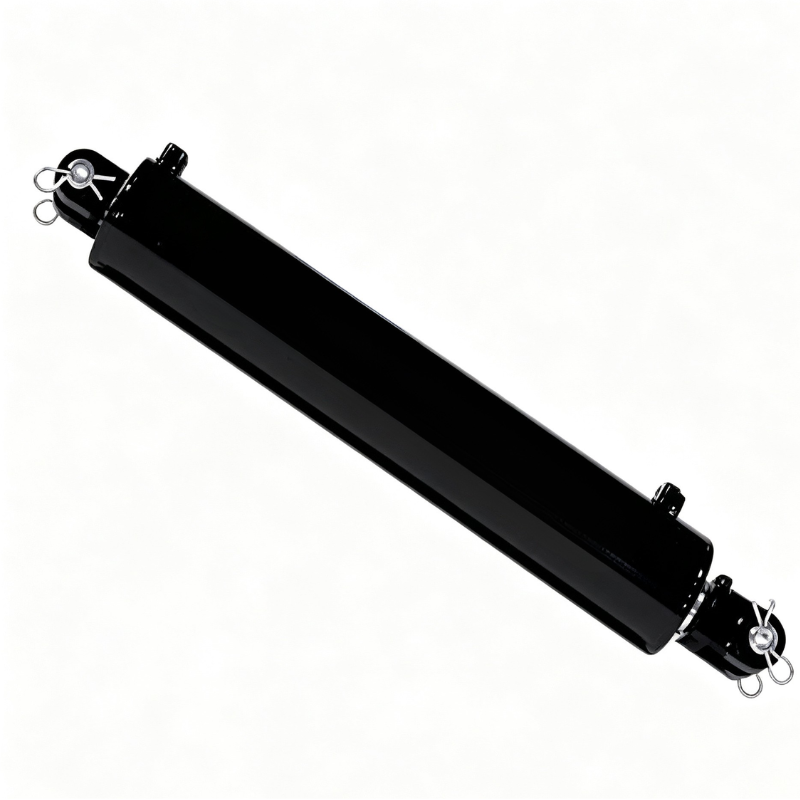

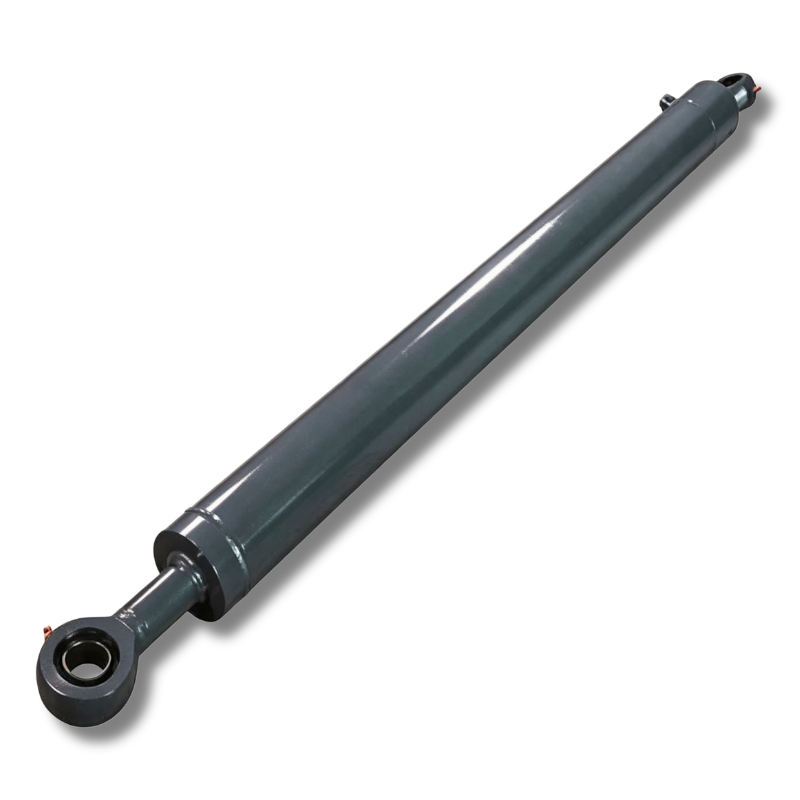

Cilindro Hidráulico do Sistema de Lona

Os cilindros hidráulicos do sistema de lona da série HCIC HR são atuadores hidráulicos de serviço pesado para abrir e fechar tampas de lona em caminhões basculantes e reboques de lixo. Submetidos a ciclos de alta frequência, os cilindros comuns sofrem facilmente desgaste da vedação e corrosão da haste, causando falhas precoces.

Fabricados para um distribuidor de equipamentos usados ​​nos EUA desde 2019, nossos produtos mantêm uma taxa de retorno ultrabaixa de 0,3% em cinco anos, com 1.200 unidades fornecidas anualmente.

Adotamos barris de aço Q355JR de alta resistência para resistir à deformação de fixação. A haste do pistão AISI-1045 possui endurecimento por indução e nitretação QPQ, proporcionando resistência à corrosão e arranhões muito melhor do que o cromagem tradicional, sem risco de descascamento.

As luvas e pistões guia de ferro dúctil QT500-7 oferecem lubrificação de grafite integrada, garantindo movimento suave e desempenho confiável de partida a frio para operação duradoura e sem problemas.

I. Análise do modelo – três tamanhos

1.1 HR4752 - Furo de 2" × Haste de 1,25" × Curso de 36"

O burro de carga. Isso se adapta à maioria dos sistemas de lona padrão sob a carroceria em contêineres roll-off de 20 a 40 jardas e reboques basculantes de tamanho normal.

Com furo de 2" e pressão de trabalho de 14 MPa, a força de impulso é de aproximadamente 2.850 libras (12,7 kN). Bastante para uma lona que pesa talvez 80-120 libras, incluindo a barra de rolo. A força de tração no diâmetro da haste de 1,25" é de cerca de 1.740 libras (7,7 kN). Isso é suficiente para tensionar a lona para que ela não balance na velocidade da rodovia.

O curso de 36 polegadas é a especificação mais comum no mercado dos EUA. Ele limpa toda a largura de uma caçamba basculante padrão de 8,5 pés.

1.2 HR4719 - Furo de 1,5" × Haste de 1" × Curso de 36"

Serviço mais leve. Para caminhões basculantes de eixo único e reboques paisagísticos menores, onde a lona é mais leve e o mecanismo do braço exerce menos força sobre o cilindro.

Força de impulso a 14 MPa: aproximadamente 1.600 lbs (7,1 kN). Força de tração: cerca de 890 libras (4,0 kN).

O mesmo tratamento QPQ na haste. Mesmo cano Q355JR. Esta não é uma versão "orçamentária". É a mesma qualidade de construção em um envelope menor. A única diferença é o diâmetro do furo e da haste.

1.3 HR4520 - Furo de 2,5" × Haste de 1,25" × Curso de 16"

Curso curto, diâmetro mais largo. Para sistemas de lona com braço lateral onde o cilindro é montado em um braço articulado e o curso necessário é menor, mas a desvantagem mecânica é maior. Esses sistemas puxam a lona pela parte superior do corpo em um ângulo, de modo que o cilindro veja um componente de carga lateral que um sistema de rolos em linha reta não vê.

Força de impulso a 14 MPa: aproximadamente 4.450 lbs (19,8 kN). O furo extra compensa a carga angular.

II. Especificações Técnicas — Tabela Completa

III. O Processo QPQ – O que acontece a 580°C

Operamos nossa própria linha QPQ. A haste passa por três etapas:

1. Etapa 1 — Nitretação em banho de sal a 580°C (±5°C).** A haste é submersa em banho de sal de cianato fundido por 90-120 minutos. O nitrogênio e o carbono se difundem na superfície do aço. A camada composta (nitreto de ferro épsilon, Fe₂₋₃N) cresce para 15-20 mícrons. Abaixo disso, a zona de difusão se estende por 300-500 mícrons.
2. Estágio 2 — Têmpera oxidante a 380°C.** A haste é transferida diretamente do banho de nitretação para um banho de sal oxidante. Isso converte os poucos mícrons mais externos da camada composta em magnetita (Fe₃O₄). A camada de magnetita é o que dá às peças tratadas com QPQ aquele acabamento preto profundo. Ele também fornece proteção secundária contra corrosão.
3. Estágio 3 — Resfrie, enxágue e mergulhe em óleo.** A haste esfria no ar até cerca de 120°C, depois é enxaguada em água morna para remover resíduos de sal e depois mergulhada em um óleo que desloca a água. O óleo penetra na microporosidade da camada composta, adicionando uma terceira camada de resistência à corrosão.

Teste de névoa salina de acordo com ASTM B117: as hastes de aço 1045 tratadas com QPQ apresentam a primeira ferrugem vermelha em 200-300 horas. 1045 não tratado: ferrugem vermelha em menos de 4 horas. Cromo duro: varia muito de acordo com a qualidade do revestimento, mas normalmente 60-100 horas antes do aparecimento de manchas de ferrugem.

4. Cenários de aplicação

4.1 Sistemas de Lona para Caminhões Basculantes (Resíduos Municipais)

A aplicação mais comum. Os caminhões de lixo municipal funcionam em condições de pára-arranca, muitas vezes sob chuva, sal nas estradas e lama de aterros sanitários. O cilindro de lona fica no topo do corpo, totalmente exposto. HR4752 é a especificação padrão aqui. A haste QPQ lida com a corrosão. O cano Q355JR resiste à força de fixação e à vibração.

4.2 Reboques de contêineres roll-off

Às vezes é necessário um curso mais longo (até 48 polegadas em configurações personalizadas). Fizemos variantes HR4752 com curso de 42" e 48". Mesmo furo e haste. O curso mais longo requer um cano mais longo e uma haste mais longa, portanto o comprimento retraído aumenta de acordo. Usamos um tubo afiado de precisão com acabamento Ra ≤ 0,4 μm ID, independentemente do curso.

4.3 Reboques de grãos agrícolas

Os reboques de grãos usam sistemas de lona para cobrir as cargas durante o transporte. O ambiente é empoeirado, não úmido, mas o pó dos grãos é abrasivo. A superfície da haste QPQ em 600-700 HV resiste melhor ao desgaste abrasivo que o cromo (normalmente 800-1000 HV, mas com uma interface frágil). Não tivemos nenhuma reclamação de desgaste de haste por parte de operadores de reboques de grãos desde 2020.

4.4 Trailers de paisagem e agregados

Esses caminhões transportam palha, cascalho e areia. A lona fica arenosa. A vedação do limpador da haste é a primeira linha de defesa. Especificamos um limpador de poliuretano de lábio duplo – o lábio externo raspa os detritos, o lábio interno retém a película de óleo. A substituição do limpador leva cerca de 10 minutos com uma ferramenta de seleção. Recomendamos trocar o limpador a cada 5.000 ciclos.

V. Notas de Instalação

A montagem é importante. Um cilindro de lona desalinhado em 2 graus carregará lateralmente a haste em aproximadamente 3,5% da força de impulso. Em um HR4752 com carga total, isso representa cerca de 100 libras de força lateral no rolamento da haste. A manga guia pode lidar com isso. Mas se o desalinhamento for de 5 graus, a carga lateral salta para 8,7% – cerca de 250 libras. Isso é suficiente para acelerar o desgaste da bucha guia em um fator de 3 a 4x.

Use rolamentos autocompensadores em ambos os pontos de montagem. Os pinos da manilha padrão são adequados, mas a manilha deve estar livre para girar. Se o pino prender, o corpo do cilindro se tornará uma viga flexível. O Q355JR é forte, mas não foi projetado para ser flexionado 6.000 vezes por ano.

Orientação da porta: As portas SAE #4 podem ser cronometradas em incrementos de 90° em relação ao plano de montagem. Informe-nos o roteamento da mangueira quando fizer o pedido. Marcamos as portas na montagem.

VI. Perguntas frequentes

VII. O que vem na caixa

Cada cilindro da série HR é fornecido com:

• O cilindro (testado com pressão de 21 MPa por 2 minutos, zero vazamento externo permitido)
• Pinos da manilha e contrapinos em ambas as extremidades
• Plugues de porta de plástico (remova antes de instalar)
• Um relatório de teste de uma página com número de série, pressão de teste e carimbo do inspetor
• Caneta de retoque amarela (a cor da tinta que usamos é RAL 9005 jet black)

Não incluímos acessórios hidráulicos. Muitos padrões de thread – NPT, JIC, BSP, ORFS, métrico. Diga-nos o que você precisa e nós incluiremos sem nenhum custo extra além do custo de montagem.

VIII. Sobre HCIC

Jinan Huachen Industrial Co., Ltd. Fundada em 1998. Três fábricas. Mais de 300 pessoas. ISO 9001:2015.

Somos especializados em cilindros hidráulicos e unidades de potência. Os cilindros de lona da série HR são construídos na mesma linha de produção que nossos cilindros telescópicos de serviço pesado para caminhões de manuseio de resíduos. As mesmas máquinas de brunimento. Mesma linha QPQ. Mesmas bancadas de teste de pressão.

Ao comprar cilindros HR4752 da HCIC, você obtém cilindros fabricados por uma empresa que também fabrica cilindros telescópicos de 6 estágios com capacidade de 25 MPa. O sistema de qualidade não muda porque o cilindro é menor.

Experiência de exportação: mais de 50 países. Enviamos para todos os principais mercados, incluindo EUA, Canadá, Austrália, Alemanha, Reino Unido, Emirados Árabes Unidos e Brasil. Conhecemos a papelada – Certificados de Origem, Formulário E, Formulário F, listas de embalagem, conhecimentos de embarque. É tratado internamente.
