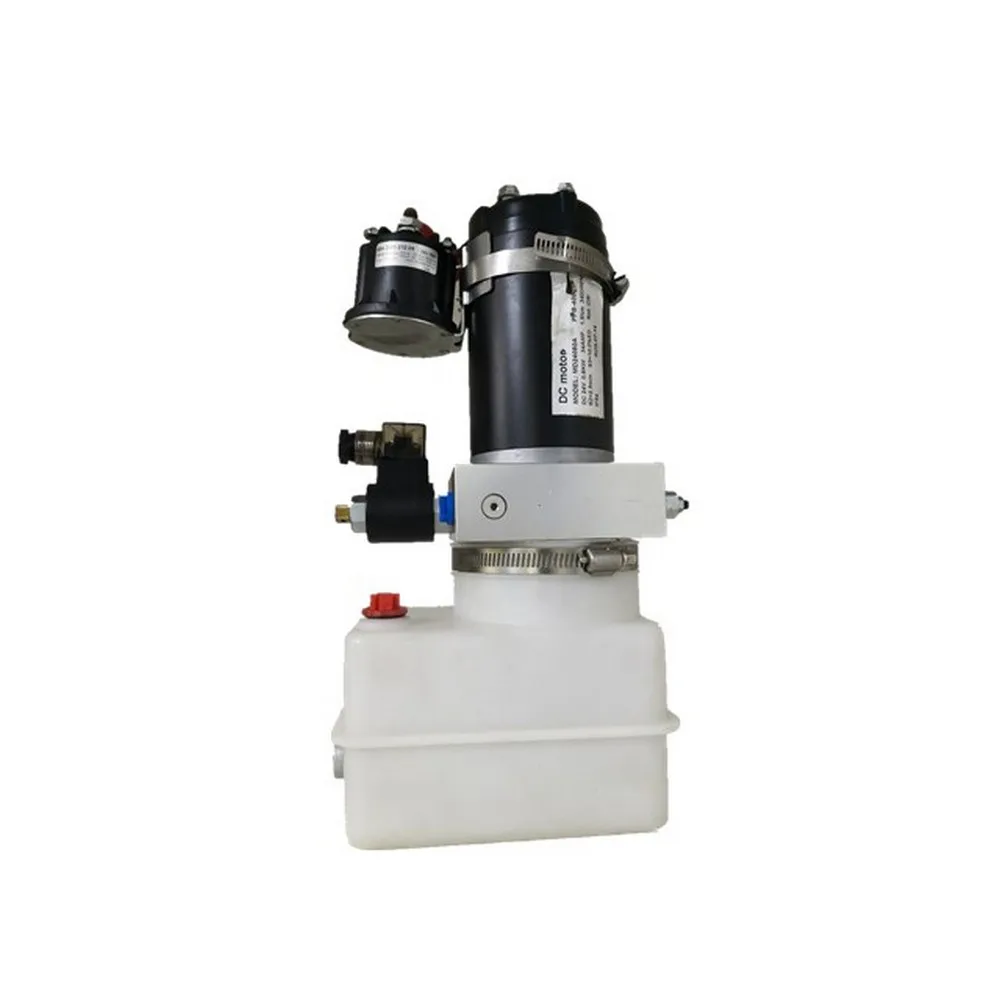

HCPGS é uma unidade de energia hidráulica de ação simples de 1,2 GPM com porta SAE #6, tanque de 4 galões e especificação de 3.000 PSI para sistemas de reboque basculante.
Type:
Ação únicaFlow:
1,2 GPMPort size:
SAE #6Tank size:
4 galõesPressure specification:
3.000 PSIA unidade hidráulica de simples ação HCPGS para reboques basculantes foi projetada para circuitos que alimentam a direção de elevação e utilizam o próprio peso da máquina ou um arranjo de retorno separado para abaixamento. O catálogo HCIC lista este modelo como uma unidade de ação simples com fluxo de 1,2 GPM, uma porta SAE #6, um tanque de 4 galões, 3.000 PSI e uma válvula de 2 vias e 2 posições operada por solenóide.
Essa combinação é útil quando o reboque precisa de um circuito de inicialização simples, em vez de energia hidráulica em ambas as direções do cilindro. A aplicação correta ainda depende do cilindro, do caminho da carga, da geometria do reboque, do sistema de bateria, do roteamento da mangueira e do método de controle.
| Item | Informações do catálogo |
|---|---|
| Modelo | HCPGS |
| Tipo | Ação única |
| Fluxo | 1,2 GPM |
| Tamanho da porta | SAE #6 |
| Tamanho do tanque | 4 galões |
| Especificação de pressão | 3.000 PSI |
| Válvulas | Operado por solenóide; 2 vias, 2 posições |
| Fonte do catálogo | HCIC-2026, página 16 |
Estes são valores de identificação de catálogo. Eles não devem ser tratados como uma capacidade de elevação universal, velocidade garantida ou especificação elétrica completa para cada reboque.
Uma HPU de ação simples envia óleo pressurizado para um lado de trabalho do cilindro. Quando a válvula solenóide é energizada, a bomba fornece fluxo para elevar ou estender o atuador conectado. Quando o comando é removido, o circuito passa para sua condição de retorno de acordo com o projeto do reboque selecionado. O comportamento real de descida depende do tipo de cilindro, peso corporal, resistência mecânica, disposição de controle de carga e caminho de retorno.
Esta é a principal diferença entre uma unidade de ação simples e um circuito de inicialização/desligamento. Se o reboque exigir que a HPU acione o cilindro em ambas as direções, a configuração HCPGS de ação simples não será automaticamente a escolha correta. O cilindro e a sequência de controle devem ser verificados antes do pedido.
A válvula solenóide de 2 vias e 2 posições proporciona ao HCPGS um arranjo de controle focado para um circuito de ação simples. Isso pode facilitar a revisão do esquema hidráulico quando o reboque só precisa de elevação motorizada e um caminho de descida definido.
O fluxo listado é um ponto de partida para estimativa de velocidade. O movimento real do reboque depende do volume do cilindro, da carga, da restrição da válvula, do comprimento da mangueira, da condição da bateria e do fluxo disponível na porta do cilindro. Não converta o fluxo do catálogo diretamente em um tempo de dump garantido sem verificar o sistema completo.
O tanque de 4 galões fornece o volume do reservatório listado para este modelo. O nível de óleo operacional necessário deve ser verificado em relação ao volume do cilindro, volume da mangueira, ângulo de instalação, condição de retorno e espaço de serviço disponível. O valor do tanque por si só não confirma que todos os cilindros e carrocerias do reboque serão compatíveis.
A porta SAE #6 deve ser compatível com a mangueira, adaptador e padrão de conexão usados no trailer. Confirme a identificação da rosca, o método de vedação, o raio de curvatura da mangueira e o acesso para aperto antes de a unidade ser instalada dentro de uma caixa de ferramentas ou compartimento da estrutura.
3.5 - Integração de reboque compacto
O HCPGS está listado na seção HPU do trailer de despejo do HCIC. Para uma instalação prática, o comprador ainda deve confirmar os furos de montagem, a folga do motor e do reservatório, o roteamento dos cabos da bateria, a localização do controle remoto e a proteção contra detritos da estrada.
O HCPGS pode ser revisado para reboques basculantes e equipamentos relacionados usando um circuito hidráulico de ação simples. Ele pode ser adequado para construção de reboque OEM, projeto de substituição ou reparo de frota quando o cilindro conectado e o método de abaixamento corresponderem à aplicação.
Não é um substituto universal para uma unidade de potência de dupla ação. Um reboque que utiliza retração motorizada, um circuito de macaco hidráulico ou uma sequência de controle bidirecional pode exigir uma configuração de válvula diferente.
Envie as seguintes informações com uma consulta HCPGS:
Essas informações permitem que a HPU seja revisada como parte do sistema de reboque, em vez de ser selecionada apenas pelo tamanho ou pressão do tanque.
A unidade hidráulica de simples ação HCPGS para reboques basculantes é uma opção de catálogo definida para um circuito de energização. Seus principais pontos de identificação são o tipo de ação simples, fluxo de 1,2 GPM, porta SAE #6, tanque de 4 galões, especificação de 3.000 PSI e válvula solenóide de 2 vias e 2 posições.
Para um orçamento confiável, forneça os dados do cilindro, layout do reboque, alimentação elétrica e sequência de descida. O HCIC pode então analisar se a configuração do HCPGS corresponde ao sistema hidráulico completo.
