Talha tipo tesoura HCIC-630 para reboque basculante: distância de montagem de 37,50 polegadas, curso do cilindro de 25 polegadas, extensão máxima de 65,75 polegadas. Estrutura amplificadora soldada roboticamente para reboques de despejo pesado, caçambas de grãos e resíduos rolantes.
A talha tipo tesoura para reboque basculante é a maior unidade da nossa linha de talhas motorizadas americana. Grau industrial. Construído para as cargas que as talhas menores recusam.

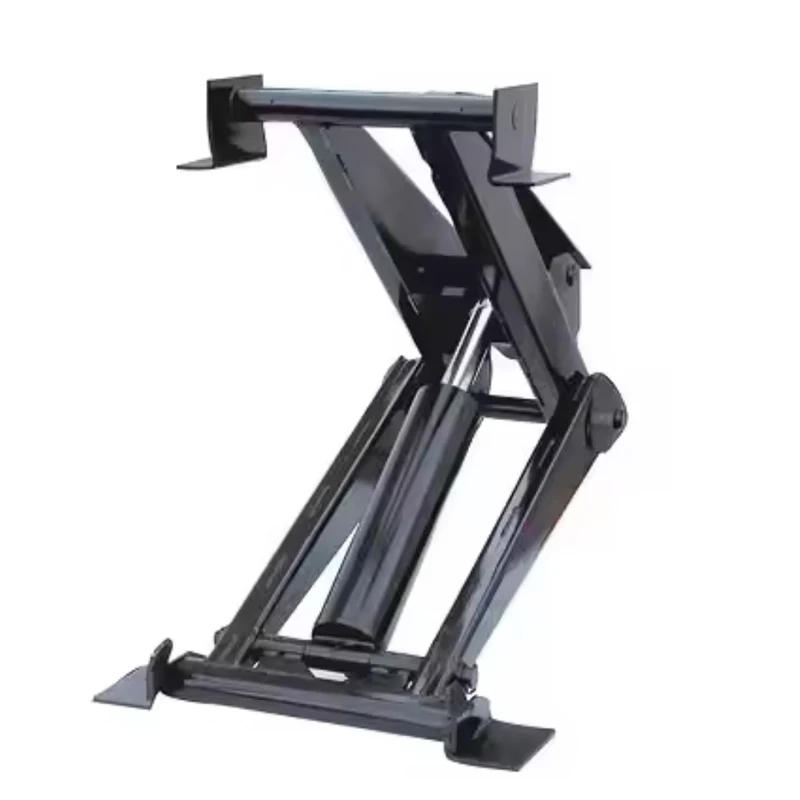

É uma estrutura amplificadora tipo tesoura: braços de aço cruzados, um cilindro hidráulico no centro, uma viga transversal de 24 polegadas no topo. O cilindro abre os braços; os braços multiplicam o golpe em elevação. Com 65,75 polegadas de extensão máxima, ele eleva uma caçamba basculante com eixo tandem completa alta o suficiente para limpar argila úmida e agregados pesados.
Este não é um acessório de caminhão. Esta é uma peça de infraestrutura de manuseio de materiais que fica presa sob um corpo comercial e funciona por anos.
Do desenho HCIC, medido na unidade:
| Dimensão | Valor | O que é |
|---|---|---|
| A | 24h00" | Comprimento da viga transversal superior |
| B | 37,50" | Distância de montagem (pivô dianteiro-traseiro) |
| C | 25,00" | Curso do cilindro |
| D | 9,75" | Profundidade do quadro na montagem |
| E | 65,75" | Extensão máxima (altura elevada) |
| F | 22,50" | Largura frontal |
| G | 14,50" | Largura traseira |
A viga transversal de 24 polegadas transporta a caçamba basculante em toda a sua largura e inclinação total. A distância de montagem de 37,50 polegadas distribui a carga do pivô por uma seção mais longa do chassi – é isso que evita que uma longa estrutura tandem flexione quando a carga se solta. O curso do cilindro de 25 polegadas, amplificado pelos braços da tesoura, produz o aumento de 65,75 polegadas.

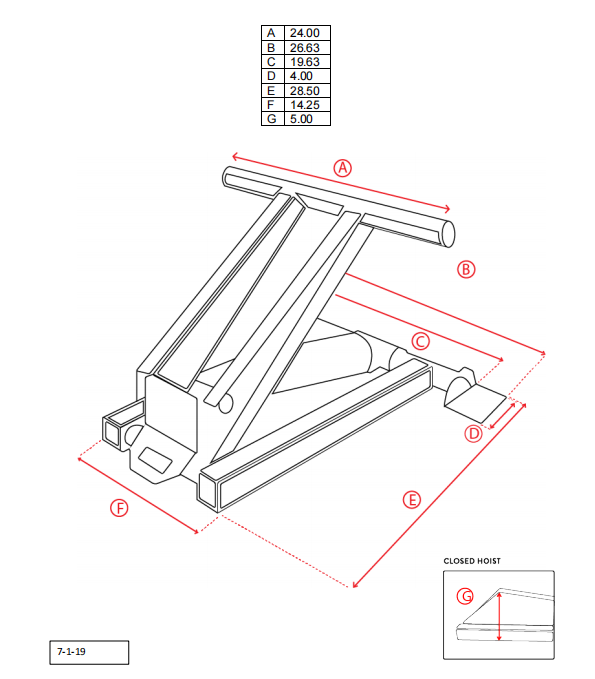

Compare a área ocupada com o 310: distância de montagem 37,50" vs 28,50", largura frontal 22,50" vs 14,25". O 630 é um animal diferente. Se o seu chassi foi construído para uma talha menor, este não caberá sem a estrutura. Isso é intencional.
Duas forças são importantes em uma talha de despejo: força de desagregação e geometria de retenção.
A ruptura** é o empurrão inicial que solta a carga – o momento em que o agregado úmido decide se quer deslizar ou ficar preso. Os braços de tesoura curtos e grossos do 630 em ângulo baixo geram vantagem mecânica máxima naquele momento. É aqui que a maioria das talhas morre: uma estrutura que flexiona durante a ruptura faz com que o corpo torça lateralmente.
Manter a geometria** é o que acontece depois que a carga começa a se mover. Os braços cruzados mantêm a carroceria centralizada sobre o chassi durante todo o arco. Em terreno macio ou em uma estrada coroada, o corpo permanece quadrado. Um aríete telescópico não pode fazer isso – ele empurra uma linha e deixa o corpo buscar o equilíbrio.
O 630 foi projetado para os 10 graus onde tudo dá errado, e faz isso com aço, não com eletrônicos.
A estrutura sofre sua pior carga no rompimento, a cada ciclo. Uma solda manual com volta fria falha no primeiro inverno abaixo de zero. O robô coloca o mesmo cordão de penetração total na unidade 1 e na unidade 500.
O endurecimento por indução leva a superfície do pino a uma dureza profunda enquanto o núcleo permanece resistente. Um pino macio corta sob carga lateral; um pino totalmente duro racha. O invólucro endurecido resiste ao desgaste, o núcleo resistente resiste ao cisalhamento, a bucha superdimensionada distribui a pressão de contato.
A talha é otimizada como um sistema com nossas unidades de potência. Quando a unidade de potência e a talha são dimensionadas juntas, a elevação é linear – velocidade constante do primeiro ao último centímetro, sem oscilações, sem batidas. Em um caminhão roll-off de alto ciclo, essa linearidade é o que evita que o chassi seja espancado até a morte.

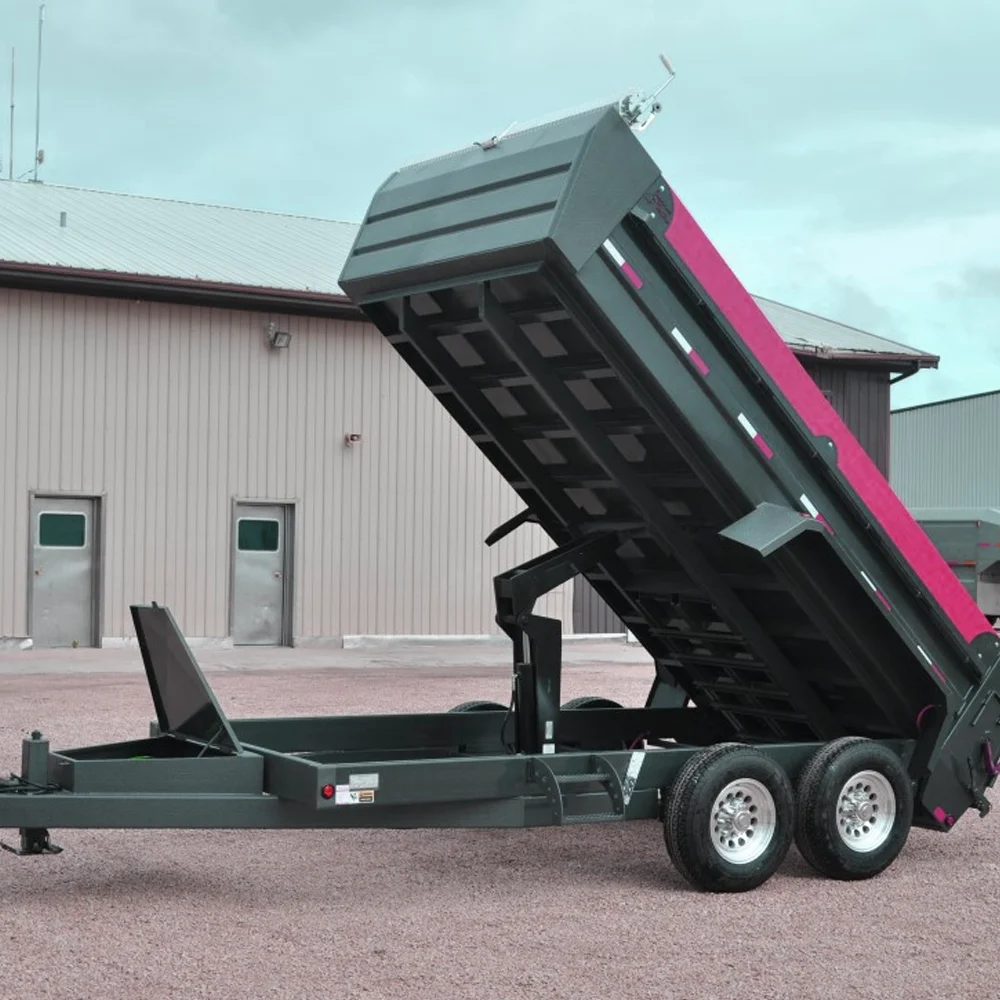

Reboques basculantes de construção.Argila úmida, agregado pesado, cargas pegajosas que deslocam o peso no meio do despejo. O caminho de carga centralizado do 630 lida com a mudança sem torcer a carroceria.
Corpos de grãos agrícolas.Inclinação rápida e estável em campos lamacentos. O grão se move rapidamente quando é solto – o corpo tem que permanecer quadrado enquanto 20 toneladas deslizam para fora.
Rolamentos de resíduos industriais.Equipamento de alto ciclo que funciona o dia todo. Tolerância zero para tempo de inatividade, portanto as juntas são construídas para serem lubrificadas e não substituídas.
Mineração e construção pesada.Com liga de aço atualizada, o 630 suporta o abuso das tarefas nas minas.
O 630 se adapta a chassis construídos para uma distância de montagem de 37,50 polegadas e um corpo que precisa de elevação de 65,75 polegadas. Antes de fazer o pedido:
1. Meça a distância de montagem nos trilhos da estrutura (B = 37,50")
2. Verifique a profundidade disponível na montagem (D = 9,75")
3. Confirme se a altura elevada limpa a configuração do seu corpo (E = 65,75")
4. Verifique se o seu sistema hidráulico fornece o fluxo que o curso de 25 polegadas precisa para circular rapidamente
Se os seus números não corresponderem, nós lhe informaremos. O 520 ou o 620 podem servir melhor, ou construímos uma variante personalizada. Uma talha que não cabe é sucata de aço com garantia.
Cada pedido personalizado recebe uma verificação de instalação em CAD antes do corte do aço. Não enviamos peças que combatam seu chassi.
ISO 9001:2015
Certificação CE
Produção interna: soldagem, tratamento térmico, usinagem, montagem, teste de pressão
Registro de serviço de longo prazo em projetos de veículos comerciais na América do Norte
O 630 é construído na mesma fábrica de Jinan que nossos cilindros telescópicos para caminhões de lixo e nossas unidades de energia CC. O mesmo sistema de qualidade, as mesmas bancadas de teste.
P: Qual é a capacidade de peso do 630?
R: A capacidade depende do chassi, comprimento da carroceria e fluxo hidráulico. O 630 é classificado como Industrial Grade em nossa linha – o maior quadro que construímos. Para uma resposta específica sobre tonelagem, envie o tamanho da carroceria e as especificações do chassi. Citamos com números, não com adjetivos.
P: O 630 cabe em um caminhão que tem uma talha 416 agora?**
R: Dimensionalmente não. O 630 precisa de uma distância de montagem de 37,50 polegadas; o 416 tem 29,00 polegadas. Retrofit significa modificação do quadro. Nossos engenheiros podem realizar uma auditoria de instalação em seu chassi antes de você se comprometer.
P: Qual unidade de potência o 630 precisa?

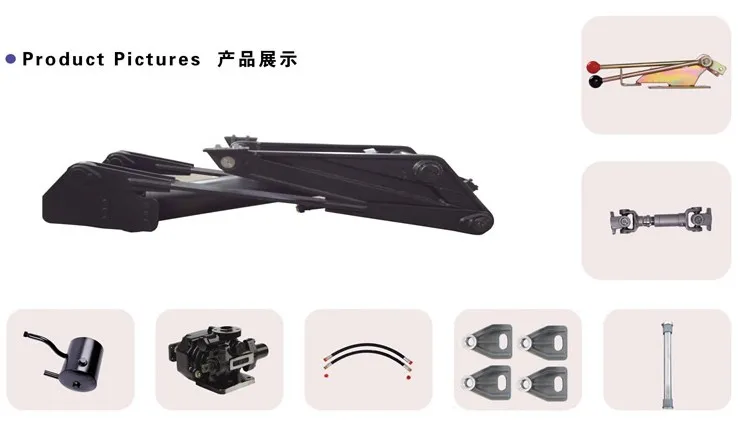

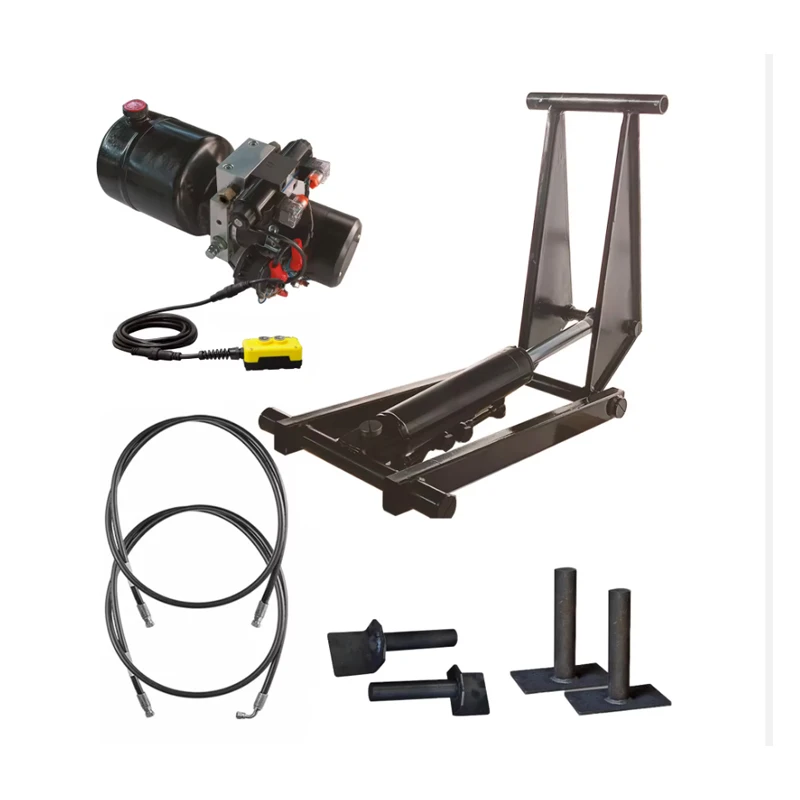

R: Uma unidade de 24 Vcc, classe PU-4500, com vazão compatível com o curso de 25 polegadas. Embalamos talha + unidade de potência + mangueiras como um único pedido para que o sistema seja dimensionado corretamente.
P: Quanto tempo dura uma talha 630?
R: Com lubrificação semanal e uma unidade de potência adequada, essas estruturas funcionam durante anos em serviço comercial diário. Temos talhas da classe 630 em uso contínuo na América do Norte desde o lançamento da linha.
P: Vocês enviam o 630 para os EUA e Canadá?
R: Sim. O frete marítimo para a América do Norte dura de 16 a 22 dias a partir de Qingdao. A documentação – lista de embalagem, fatura, certificados – é tratada internamente.
P: Você pode criar uma versão personalizada?
R: Sim. Atualizações de materiais, alterações de curso, modificações de montagem. Pedidos personalizados incluem uma verificação de instalação em CAD e uma data de entrega fixa.
Jinan Huachen Industrial Co., Ltd. Fundada em 1998. Jinan, Shandong, China. Três fábricas. Mais de 300 funcionários. Mais de 25 engenheiros. Exporta para mais de 50 países.
Construímos cilindros hidráulicos, unidades de potência e sistemas de elevação — desde a talha leve HCIC-310 até a estrutura industrial 630. Todos produzidos em nossa própria fábrica, todos testados antes do envio.
