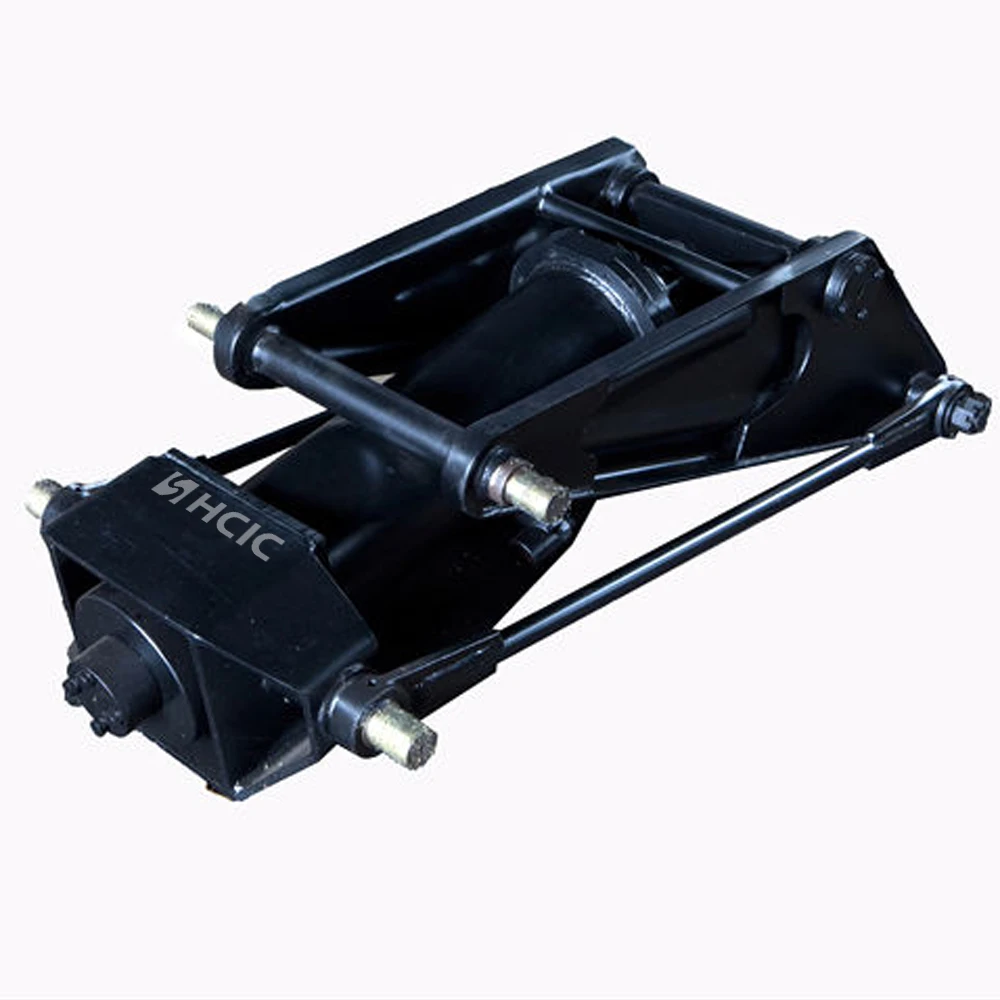

A talha tipo tesoura HC-416 para sistemas de elevação de reboques basculantes com furo de 5 polegadas, curso de 16 polegadas, faixa de capacidade de catálogo de 5 a 11,4 toneladas e peso aproximado de 229 lb.
A HC-416 é uma talha tipo tesoura listada no catálogo HCIC-2026 para sistemas de elevação de reboques basculantes. Ele combina um cilindro hidráulico com um mecanismo de tesoura, estrutura e componentes de montagem para transformar o movimento do cilindro em uma elevação controlada da caçamba basculante.
Este modelo é um ponto de partida prático para construtores de reboques e compradores de reposição que precisam de uma talha hidráulica compacta para reboque basculante com um envelope dimensional definido. A adequação final ainda depende da estrutura do reboque, do peso da carroceria, da posição da dobradiça, do ângulo de descarga necessário e do circuito hidráulico.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | HC-416 |
| Tipo de produto | Grua tipo tesoura para reboque basculante |
| Comprimento do corpo | 40,4 pol. |
| Furo | 5 pol. |
| AVC | 16 pol. |
| Haste | 2 pol. |
| Altura de montagem | 4,97 pol. |
| Faixa de capacidade do catálogo | 5–11,4 toneladas |
| Peso aproximado | 229 libras |

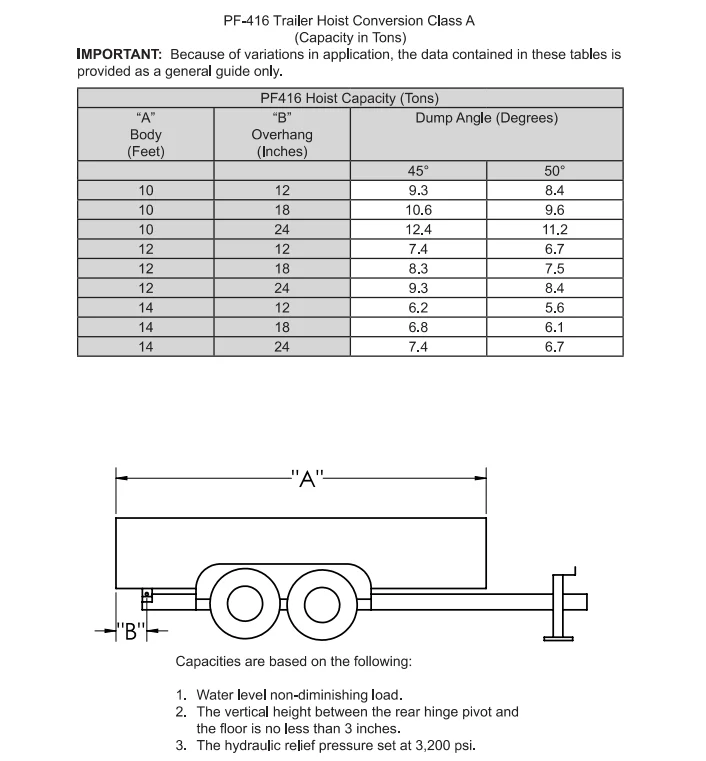

Os valores acima são transcritos da tabela de talha de tesoura para reboque basculante no catálogo HCIC-2026 fornecido, PDF página 15. A faixa de capacidade é uma referência de catálogo para revisão de aplicação, não uma classificação de carga útil universal para cada projeto de reboque.

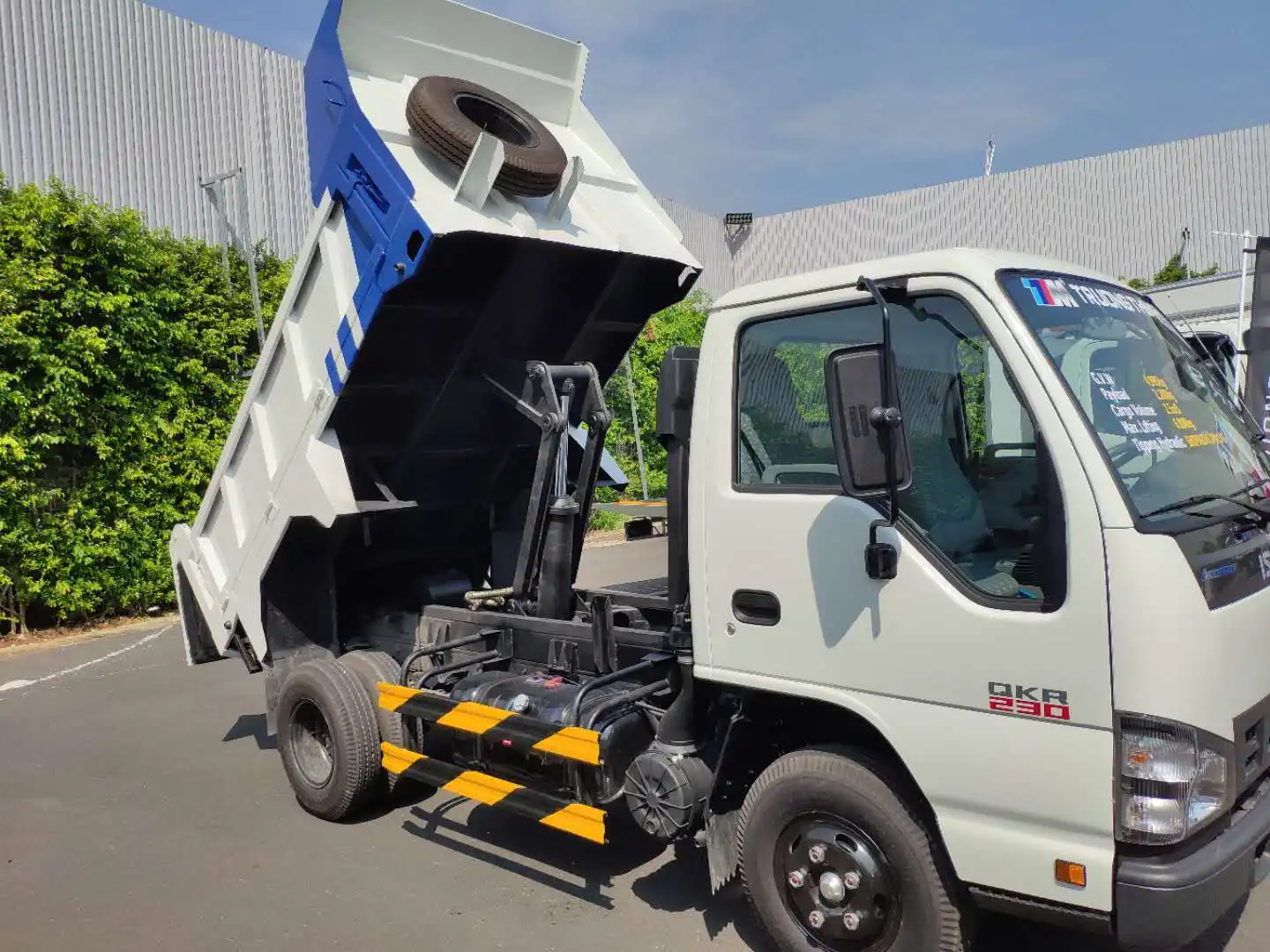

Um cilindro hidráulico direto nem sempre fornece a melhor geometria de elevação para uma estrutura de reboque. Um mecanismo de tesoura altera a relação entre o deslocamento do cilindro e o movimento do corpo, ajudando o sistema de elevação a funcionar dentro de um espaço de instalação definido.
O HC-416 é relevante quando um construtor precisa de um pacote de talha com diâmetro de 5 polegadas e curso de 16 polegadas para um reboque na faixa de aplicação de 5 a 11,4 toneladas do catálogo. A talha deve ser revisada como parte do sistema de elevação completo, em vez de ser selecionada apenas a partir do diâmetro do cilindro.
A geometria da tesoura, as posições de articulação e a articulação do corpo determinam quanta força atinge o corpo basculante em diferentes pontos do elevador. Um reboque que seja fácil de levantar pode exigir uma força e um ângulo diferentes perto do topo do ciclo de despejo. É por isso que os desenhos da estrutura e as verificações de movimento são importantes antes da aprovação da produção.
O catálogo lista um comprimento de corpo de 40,4 polegadas e uma altura de montagem de 4,97 polegadas para o HC-416. Compare esses valores com a estrutura do reboque, travessas e espaço disponível abaixo da caçamba basculante. Verifique também a folga enquanto a caçamba se move da posição fechada até o ângulo de despejo necessário.
O furo de 5 polegadas, o curso de 16 polegadas e a haste de 2 polegadas descrevem os dados do cilindro principal, mas não definem o resultado completo do levantamento por si só. Os braços da tesoura, os pinos de articulação, a dobradiça do corpo e os suportes de montagem influenciam o caminho real da força.
A talha deve ser instalada de forma quadrada. Pivôs apertados ou desalinhados podem criar resistência que o circuito hidráulico não consegue corrigir. Antes do teste, confirme se os pinos estão assentados, se os suportes estão devidamente apoiados e se os braços da tesoura podem se mover através do arco pretendido.

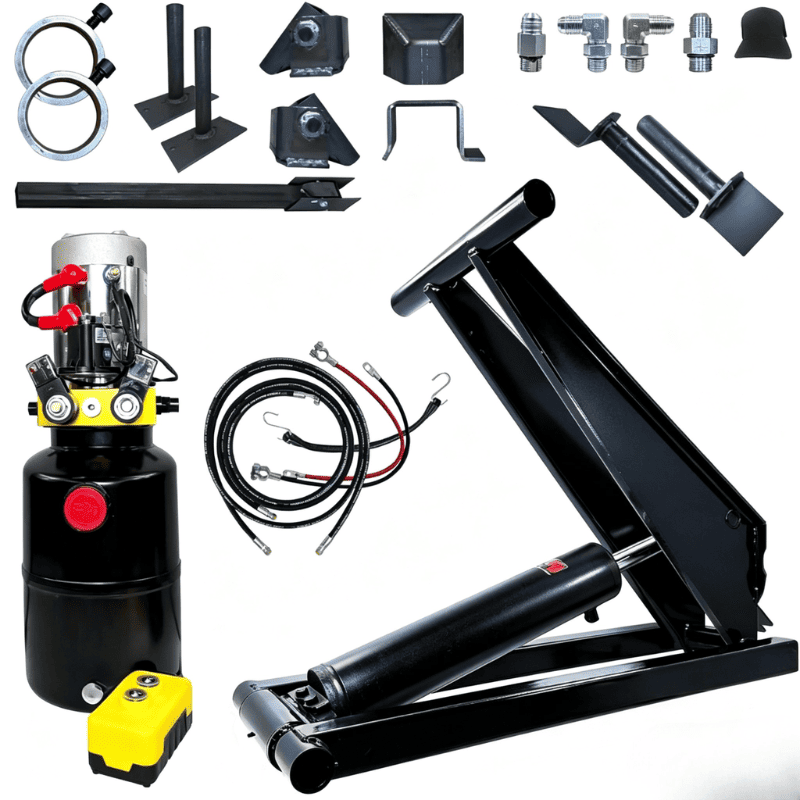

O catálogo descreve kits de talha tipo tesoura com bomba, tanque de aço, mangueira, conexões, válvula de controle de carga, kit de hélice e cabos de bateria. A configuração exata do kit deverá ser confirmada para o projeto. A bomba, a proteção de alívio, as mangueiras e a válvula de controle devem corresponder ao cilindro e aos requisitos operacionais do reboque.
Uma função de controle de carga é importante em um sistema de reboque basculante porque a carroceria não deve cair descontroladamente se a pressão ou as condições da mangueira mudarem. O projetista do equipamento deve revisar o arranjo real da válvula e as instruções de instalação antes do comissionamento.
O HC-416 pode ser considerado para construções de reboques basculantes OEM, trabalhos de substituição de frota e atualizações de reboques onde o espaço disponível na estrutura e os requisitos de elevação correspondem aos dados do catálogo.
Discussões típicas de projetos incluem reboques basculantes de eixo único ou de eixo duplo, reboques utilitários, reboques agrícolas e reboques para construção leve. A escolha correta depende do peso real da carroceria, da carga útil, da geometria da dobradiça, do ângulo de descarga desejado e do ambiente operacional.
Não use a faixa de 5 a 11,4 toneladas como aprovação independente. A carga útil, a estrutura da carroceria e a distribuição da carga podem alterar as forças no sistema de elevação. Uma revisão técnica deve ser concluída antes de substituir uma talha diferente pela HC-416.
Para uma cotação ou revisão de substituição da talha tesoura HC-416, envie:
Esses detalhes permitem que a talha, o cilindro e a unidade hidráulica sejam revisados como um sistema.
O HC-416 oferece aos construtores de reboques basculantes um modelo de talha tipo tesoura definido para avaliar: comprimento da carroceria de 40,4 polegadas, furo de 5 polegadas, curso de 16 polegadas, altura de montagem de 4,97 polegadas e faixa de capacidade de catálogo de 5 a 11,4 toneladas.
Envie o layout do trailer, os requisitos de elevação e os dados hidráulicos para a HCIC para uma revisão específica do projeto antes de fazer o pedido
