L-HYC00905 é um cilindro deslizante de carregadeira traseira para caminhões de lixo com diâmetro de 5,5 polegadas, haste de 2,5 polegadas e curso de 37 polegadas para aplicações em painel deslizante.
Bore:
5,5 pol.Rod:
2,5 pol.Stroke:

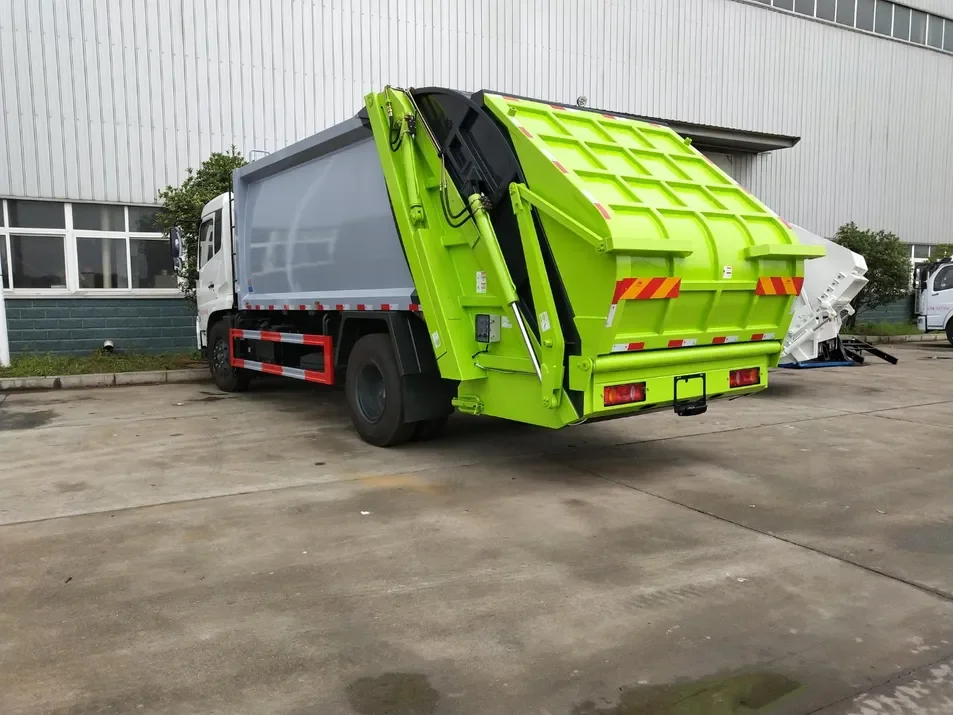

37 pol.O cilindro deslizante em um caminhão de lixo com carregador traseiro tem uma função diferente do cilindro do braço em um carregador frontal. Funciona dentro do corpo, movimentando o painel deslizante durante o ciclo de carregamento e transferência. Isso significa que o espaço de instalação disponível, o curso do curso e os pontos de conexão são tão importantes quanto a classe de força do cilindro.
HCIC lista L-HYC00905 como um cilindro deslizante em L para aplicações em caminhões de lixo com carregador traseiro. O catálogo oferece um diâmetro de 5,5 polegadas, uma haste de 2,5 polegadas e um curso de 37 polegadas.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | L-HYC00905 |
| Aplicativo | Cilindro Deslizante L |
| Furo | 5,5 pol. |
| Haste | 2,5 pol. |
| AVC | 37 pol. |
Fonte: catálogo HCIC-2026, arquivo PDF página 11, catálogo impresso página 19. As informações do produto do carregador traseiro da HCIC também listam L-HYC00905 com os mesmos valores de diâmetro, haste e curso.
Um painel deslizante não se move simplesmente em linha reta sem resistência. O cilindro funciona dentro da carroceria do carregador traseiro, onde o material compactado, o atrito da guia e as mudanças nas condições de carga afetam o movimento. Se o curso for muito curto, o painel poderá não completar o percurso pretendido. Se a posição de montagem estiver errada, o cilindro poderá atingir um ângulo desfavorável ou perder vantagem mecânica útil.
O diâmetro de 5,5 polegadas e o curso de 37 polegadas descrevem o próprio cilindro. Eles não provam, por si só, que caberá em todas as carrocerias de carregador traseiro. A guia deslizante, o espaçamento dos pinos, o comprimento retraído, a posição da porta e o circuito de controle hidráulico ainda precisam ser verificados.
Esta é a diferença prática entre uma correspondência de catálogo e uma substituição confirmada.
Este modelo é relevante para compradores que trabalham com:
É especialmente útil quando o comprador já possui uma referência de cilindro deslizante L e deseja verificar as dimensões do cilindro antes de fazer um pedido de substituição.
Para uma revisão do cilindro deslizante do carregador traseiro, envie o seguinte, se disponível:
Uma foto do cilindro instalado dentro do corpo costuma ser mais útil do que apenas um close do cano. Mostra o ângulo de montagem real, a folga disponível e a relação entre o cilindro e o painel deslizante.

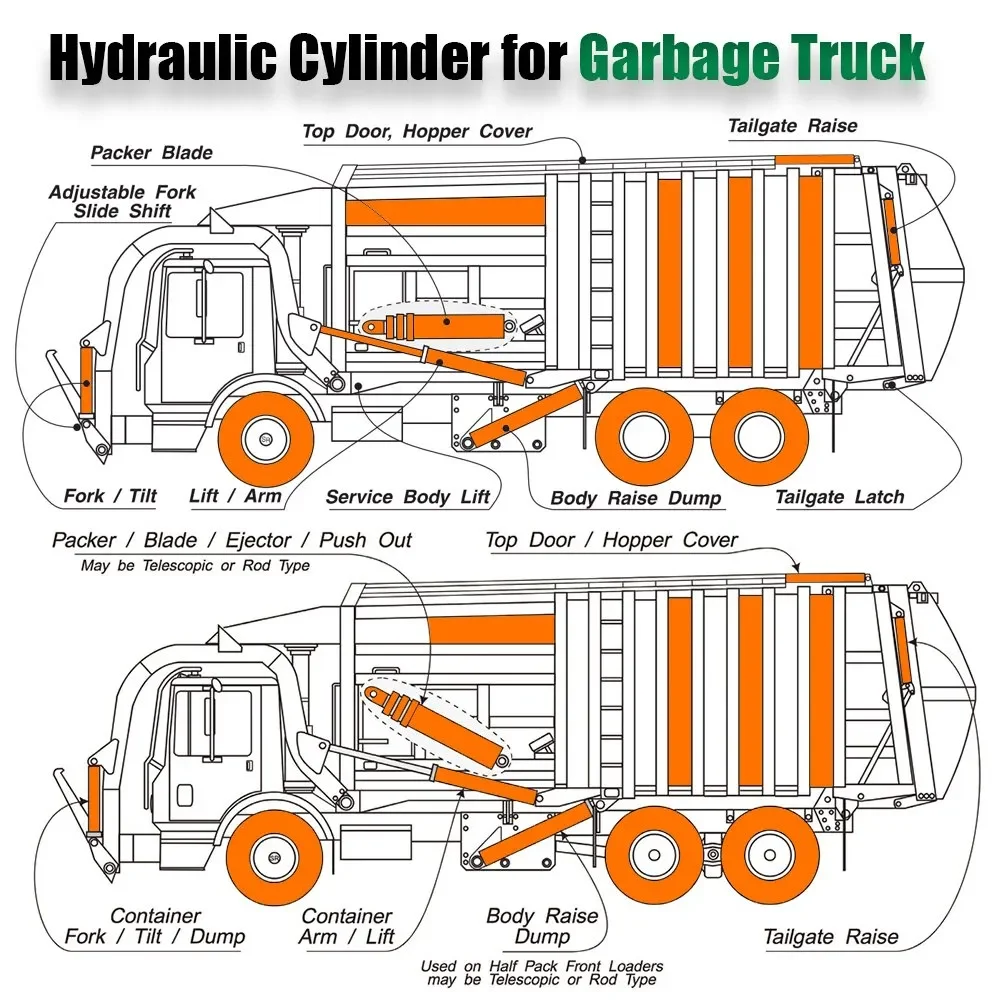

As informações do cilindro do carregador traseiro do HCIC abrangem aplicações de deslizamento, varredura e compactação. Para L-HYC00905, a primeira revisão deve focar na configuração do cilindro deslizante L, em vez de misturar especificações de outros mecanismos de carregador traseiro.
Caso o modelo original não esteja mais disponível, a substituição deverá ser verificada a partir dos dados completos da instalação. Furo e curso são apenas o ponto de partida. A geometria da conexão e o espaço de trabalho determinam se o cilindro pode realizar o mesmo movimento na carroceria do caminhão.
O catálogo HCIC o identifica como um cilindro deslizante em L para aplicação em caminhão de lixo com carregador traseiro.
O catálogo lista um furo de 5,5 polegadas, uma haste de 2,5 polegadas e um curso de 37 polegadas.
Não automaticamente. Os pontos de montagem, o comprimento retraído, a disposição das portas, a pressão operacional e a geometria do deslizamento também precisam ser iguais.
Eles operam diferentes mecanismos em uma carroceria com carregador traseiro. Um cilindro deslizante move o mecanismo deslizante; um cilindro packer opera o mecanismo de empacotamento. Suas dimensões e requisitos de montagem não devem ser considerados intercambiáveis.
Uma revisão personalizada pode ser baseada em um desenho, amostra, referência OEM ou informações dimensionais completas. A configuração final deve ser confirmada antes da produção.
