Revise as dimensões do catálogo da talha elétrica Modelo 621 para reboques basculantes e verifique o espaço da estrutura do reboque, a geometria de montagem, a folga da carroceria e o acesso para serviço antes de fazer o pedido.
A talha elétrica Modelo 621 para reboques basculantes está listada no catálogo fornecido da American Power Hoists para aplicações de sistemas de elevação de reboques. Para um construtor OEM ou comprador substituto, o primeiro passo importante é o ajuste dimensional: a talha deve funcionar com a estrutura do reboque, o movimento da caçamba basculante, os pontos de montagem e o arranjo hidráulico.

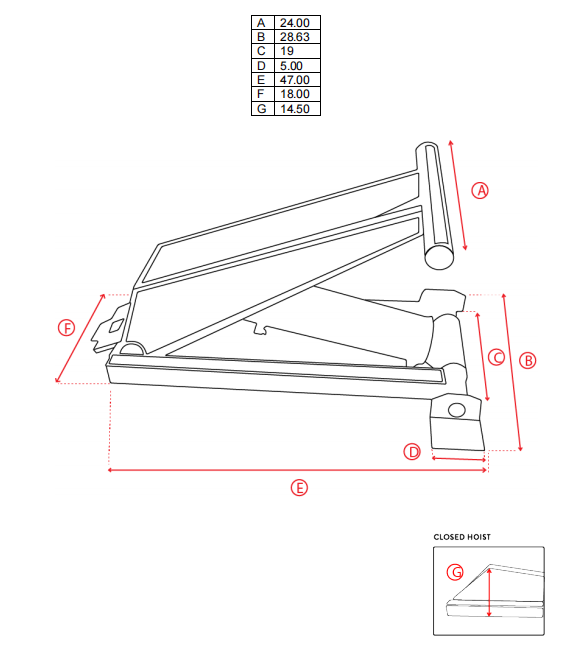

A página do Modelo 621 fornece sete referências dimensionais, de A a G. Essas medidas fornecem um ponto de partida prático para uma revisão do desenho do reboque antes que os detalhes finais do suporte, pino e reforço sejam aprovados.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | 621 |
| Categoria de produto | Talha elétrica |
| Dimensão A | 24h00 |
| Dimensão B | 28,63 pol. |
| Dimensão C | 19h00 |
| Dimensão D | 5,00 pol. |
| Dimensão E | 47,00 pol. |
| Dimensão F | 18h00 |
| Dimensão G | 14,50 pol. |
Os valores acima são transcritos da página do Modelo 621 no catálogo fornecido. Confirme o desenho técnico mais recente em relação ao trailer real antes da aprovação da produção ou substituição.
Uma talha de reboque opera através de um ângulo mecânico variável. O espaço disponível sob uma caçamba de descarga fechada pode mudar à medida que a caçamba começa a ser elevada. As travessas do chassi, os suportes, as mangueiras hidráulicas e a parte inferior da carroceria devem permanecer desobstruídas durante todo o movimento.
Por esta razão, a talha elétrica Modelo 621 deve ser avaliada como parte do sistema de elevação completo, em vez de selecionada apenas pelo número do modelo. A estrutura do reboque, a posição da dobradiça traseira, a disposição de montagem e o circuito hidráulico afetam a instalação final.
Comece com as dimensões A, B e C ao comparar a talha com o espaço disponível entre a estrutura e a caçamba basculante. Meça a posição fechada e, em seguida, revise a trajetória do movimento do corpo durante o ciclo de elevação.
Uma verificação de folga estática pode não revelar o contato que ocorre quando o corpo gira. Um desenho cotado ou fotografias de instalação marcadas são mais úteis do que uma única medição feita no trailer fechado.
As dimensões D, F e G ajudam o comprador a discutir as placas de suporte, as posições dos pinos e o reforço da estrutura. Eles não devem ser tratados como um desenho completo de colchetes. O projeto de montagem real deve levar em conta as cargas de reação, o alinhamento dos pinos, o layout da solda e a estrutura que recebe a força de elevação.
O arranjo de suporte também precisa de acesso suficiente para inspeção, roteamento de mangueiras e trabalhos de manutenção futuros. Uma instalação restrita não é automaticamente uma boa instalação se o acesso de rotina estiver bloqueado.
A dimensão E está listada como 47,00 polegadas para o Modelo 621. Compare esse valor com o comprimento de instalação disponível, a posição do corpo fechado e a localização de travessas ou equipamentos próximos.
A disposição geral também deve deixar espaço para conexões hidráulicas e inspeção visual. A aprovação final deverá ser baseada no último desenho e no envelope de movimentação completo.
A talha elétrica Modelo 621 para reboques basculantes é relevante para projetos de sistemas de elevação onde um modelo de catálogo definido e referência dimensional são necessários. Ele pode ser revisado para construções de reboques OEM, trabalhos de substituição e redesenhos de sistemas quando os requisitos mecânicos e hidráulicos forem confirmados.
A página fornecida do Modelo 621 lista as dimensões, mas não fornece capacidade verificada, valor de pressão de trabalho, valor de vida útil ou certificação para este modelo. Esses detalhes devem ser confirmados para o projeto real e não devem ser inferidos do número do modelo.
Para uma revisão de OEM ou substituição, envie:
Essas informações ajudam o HCIC a avaliar a instalação sem assumir detalhes estruturais ou hidráulicos ocultos.
É uma talha elétrica listada em catálogo considerada aqui para aplicações de sistemas de elevação de reboques basculantes. A adequação final depende da estrutura do reboque, da disposição de montagem e do sistema hidráulico.
O catálogo lista A com 24,00 polegadas, B com 28,63 polegadas, C com 19,00 polegadas, D com 5,00 polegadas, E com 47,00 polegadas, F com 18,00 polegadas e G com 14,50 polegadas.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | 621 |
| Categoria de produto | Talha elétrica |
| Dimensão A | 24h00 |
| Dimensão B | 28,63 pol. |
| Dimensão C | 19h00 |
| Dimensão D | 5,00 pol. |
| Dimensão E | 47,00 pol. |
| Dimensão F | 18h00 |
| Dimensão G | 14,50 pol. |
Nenhum valor de capacidade verificado é mostrado na página do Modelo 621 fornecida. A capacidade deve ser analisada em relação ao projeto completo do trailer e aos requisitos do projeto.
Não automaticamente. Os pontos de montagem, os centros dos pinos, a folga, o movimento do corpo, as conexões hidráulicas e a resistência da estrutura devem ser verificados antes que uma decisão de substituição seja tomada.
A dimensão E está listada como 47,00 polegadas. Deve ser comparado com o comprimento de instalação disponível, a posição do corpo fechado, o acesso para serviço e os membros próximos da estrutura.
Envie a referência do modelo, detalhes do reboque, espaço de instalação medido, localização das dobradiças e pinos, fotografias ou desenhos, informações hidráulicas existentes e a sequência de elevação necessária.
Para um orçamento preciso, envie o desenho do reboque, medidas de montagem e informações hidráulicas disponíveis para a HCIC. A decisão final deverá utilizar o desenho mais recente e o arranjo de içamento completo.
(HCIC) desenvolve e fabrica cilindros hidráulicos e unidades de energia para aplicações industriais e veiculares. Para um projeto do Modelo 621, a HCIC pode revisar as informações de instalação disponíveis e identificar os detalhes técnicos necessários para uma cotação de OEM ou de substituição.
Solicite uma revisão da talha elétrica Modelo 621:
