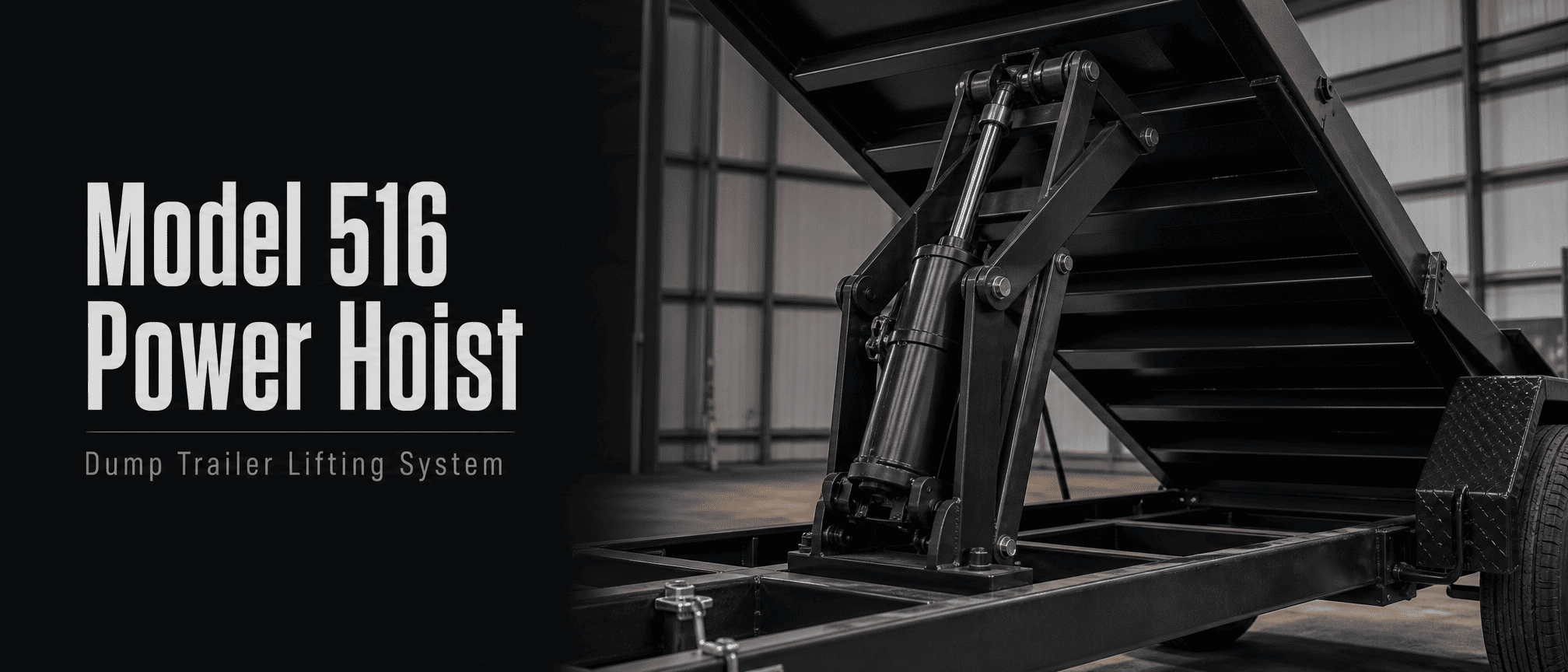

A talha elétrica Modelo 516 é uma solução de elevação compacta para reboques basculantes, com dimensão de corpo de 24 polegadas e comprimento de talha de 39,25 polegadas para planejamento de instalação.
A talha elétrica Modelo 516 é uma opção de talha compacta para sistemas de elevação de reboques basculantes. As dimensões do catálogo fornecem um ponto de partida prático para verificar o espaço da estrutura, a geometria das dobradiças e os requisitos de instalação hidráulica antes de fazer um pedido.
A talha elétrica Modelo 516 está listada no catálogo da American Power Hoists com sete referências dimensionais, de A a G. Essas medidas ajudam um construtor de reboque ou comprador substituto a comparar a talha com a área de montagem disponível, em vez de selecionar o equipamento apenas pela capacidade de elevação.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | 516 |
| Categoria de produto | Talha elétrica |
| Dimensão A | 24h00 |
| Dimensão B | 28,50 pol. |
| Dimensão C | 19,50 pol. |
| Dimensão D | 5,00 pol. |
| Dimensão E | 39,25 pol. |
| Dimensão F | 16,25 pol. |
| Dimensão G | 10h00 |
Estas são dimensões do catálogo. O desenho deve ser verificado em relação à estrutura, pontos de articulação e método de instalação reais do cliente antes da aprovação final.

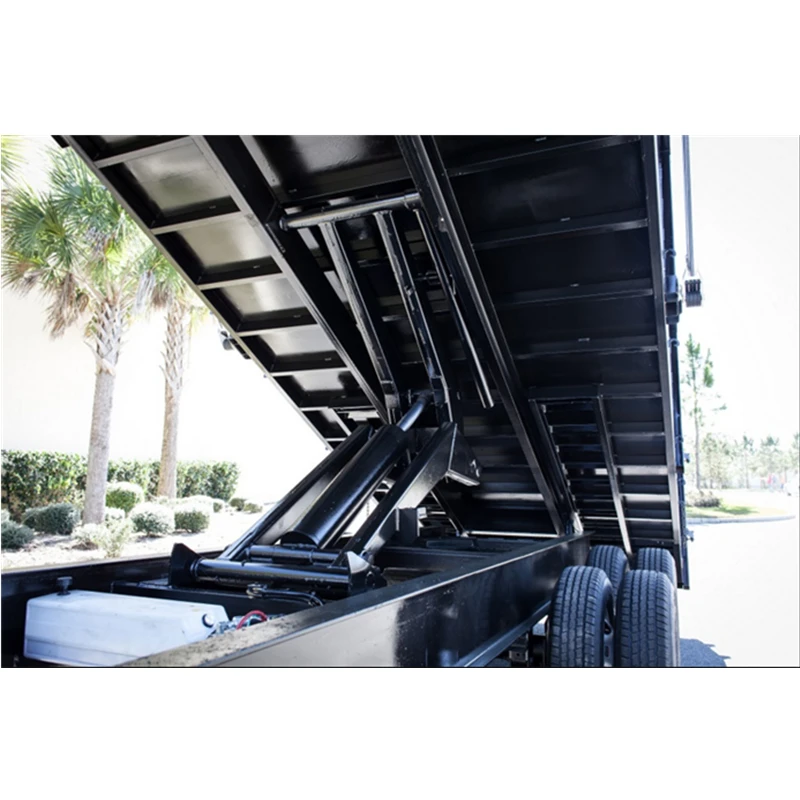

Uma talha de reboque basculante faz mais do que fornecer força de elevação. Ele deve caber entre os trilhos da estrutura, trabalhar com a geometria da caçamba basculante e deixar espaço suficiente para a estrutura móvel. A talha elétrica Modelo 516 pode, portanto, ser avaliada em três etapas práticas.
Comece com as dimensões A, B e C do desenho do catálogo. Compare-os com o espaço disponível na estrutura e a posição da dobradiça da caçamba basculante. Uma dimensão que parece aceitável no papel ainda pode criar interferência quando o corpo gira, portanto, o caminho completo do movimento deve ser verificado.
As dimensões D, F e G ajudam o comprador a analisar a relação de montagem da talha com a estrutura do reboque e os suportes de suporte. As placas de montagem corretas, os centros dos pinos e os detalhes de reforço dependem do projeto do reboque. Eles não devem ser adivinhados apenas pelo número do modelo.
A dimensão E está listada como 39,25 polegadas para o Modelo 516. Esta medida é importante quando a talha deve ser posicionada sob uma caçamba de descarga de comprimento limitado. Deve ser revisado juntamente com a posição fechada, o ângulo do corpo e o espaço necessário para acesso de serviço.
Usar o número exato do modelo facilita o processamento de uma consulta de OEM ou de substituição. Isso dá ao fornecedor um ponto de referência claro enquanto o comprador confirma a estrutura do reboque, o arranjo de montagem e os requisitos operacionais.
Para pedido de substituição, o comprador deverá enviar a placa de modelo ou referência de catálogo, fotografias da instalação existente, dimensões de montagem disponíveis e disposição de elevação do reboque. Se a unidade original tiver sido modificada, as dimensões atualizadas serão mais úteis do que um número de modelo antigo por si só.
A talha elétrica Modelo 516 destina-se a discussões sobre sistemas de elevação de reboques basculantes, onde um layout compacto da talha e ajuste dimensional são importantes. A adequação final depende da carroceria do reboque, carga, posição da dobradiça, circuito hidráulico e projeto estrutural. As dimensões do catálogo não estabelecem por si só uma classificação de capacidade de elevação.
Para solicitar uma revisão de instalação da talha elétrica Modelo 516, forneça:
- Tipo de reboque e dimensões da carroceria
- Espaço de instalação disponível
- Locais de dobradiças e pinos de montagem
- Componentes hidráulicos existentes, se for uma substituição
- Sequência de elevação necessária
- Fotos ou desenho cotado da instalação atual
- Ambiente operacional e ciclo de trabalho esperado
Essas informações permitem que o HCIC analise a aplicação sem assumir detalhes que não constam no catálogo.
A talha elétrica Modelo 516 é melhor avaliada como parte de um arranjo completo de elevação de reboque basculante. Suas dimensões de catálogo – especialmente a dimensão A de 24,00 polegadas, a dimensão E de 39,25 polegadas e a dimensão G de 10,00 polegadas – fornecem aos compradores uma base clara para verificar o espaço de instalação. Para um orçamento preciso, envie o desenho do trailer e as informações medidas de montagem para a HCIC.
(HCIC) desenvolve e fabrica cilindros hidráulicos e unidades de energia para aplicações industriais e veiculares. Para um projeto do Modelo 516, a HCIC pode revisar as informações de instalação disponíveis e aconselhar sobre os próximos detalhes técnicos necessários para cotação.
