Revise as dimensões do cilindro hidráulico pino a pino 53-4592-72, curso de 71,94 polegadas, porta NPTF de 3/4 polegadas e peso de catálogo de 155 lb para planejamento de substituição OEM.
Stroke:
1.827 milímetrosClosed length:
930 mmExtended length:
2.757 mmPort:
3/4 em NPTFO cilindro hidráulico pino a pino 53-4592-72 é um modelo da Série 4000 listado no catálogo HCIC-2026. Seu principal valor para um projeto de substituição ou OEM é dimensional: o catálogo identifica curso, comprimento fechado e estendido, geometria de montagem, porta, volume de óleo e peso em uma linha de produtos.
Este tipo de cilindro não é selecionado apenas pelo curso. Os centros dos pinos, as orelhas de montagem, a folga circundante, a conexão hidráulica e o espaço de serviço disponível devem corresponder à máquina. Para um comprador que substitui uma unidade existente, o ponto de partida mais seguro é o desenho atual do cilindro ou um conjunto completo de medições de campo.
| Item | Valor em polegadas | Valor métrico |
|---|---|---|
| Modelo | 53-4592-72 | 53-4592-72 |
| Série | Série 4000 | Série 4000 |
| Acidente vascular cerebral, A | 71,94 pol. | 1.827 milímetros |
| Comprimento fechado, B | 36,62 pol. | 930 milímetros |
| Comprimento estendido, C | 108,56 pol. | 2.757 milímetros |
| Dimensão D | 1,50 pol. | 38mm |
| Dimensão E | 2,06 pol. | 52mm |
| Dimensão F | 2,00 pol. | 51mm |
| Dimensão G | 7h00 | 178 milímetros |
| Dimensão J | 2,06 pol. | 52mm |
| Dimensão K | 19,50 pol. | 495 milímetros |
| Porta | 3/4 em NPTF | 3/4 em NPTF |
A página do catálogo não fornece uma classificação universal de pressão, classificação de carga ou garantia de desempenho específica da máquina para este modelo. Esses requisitos devem ser confirmados para o equipamento real.

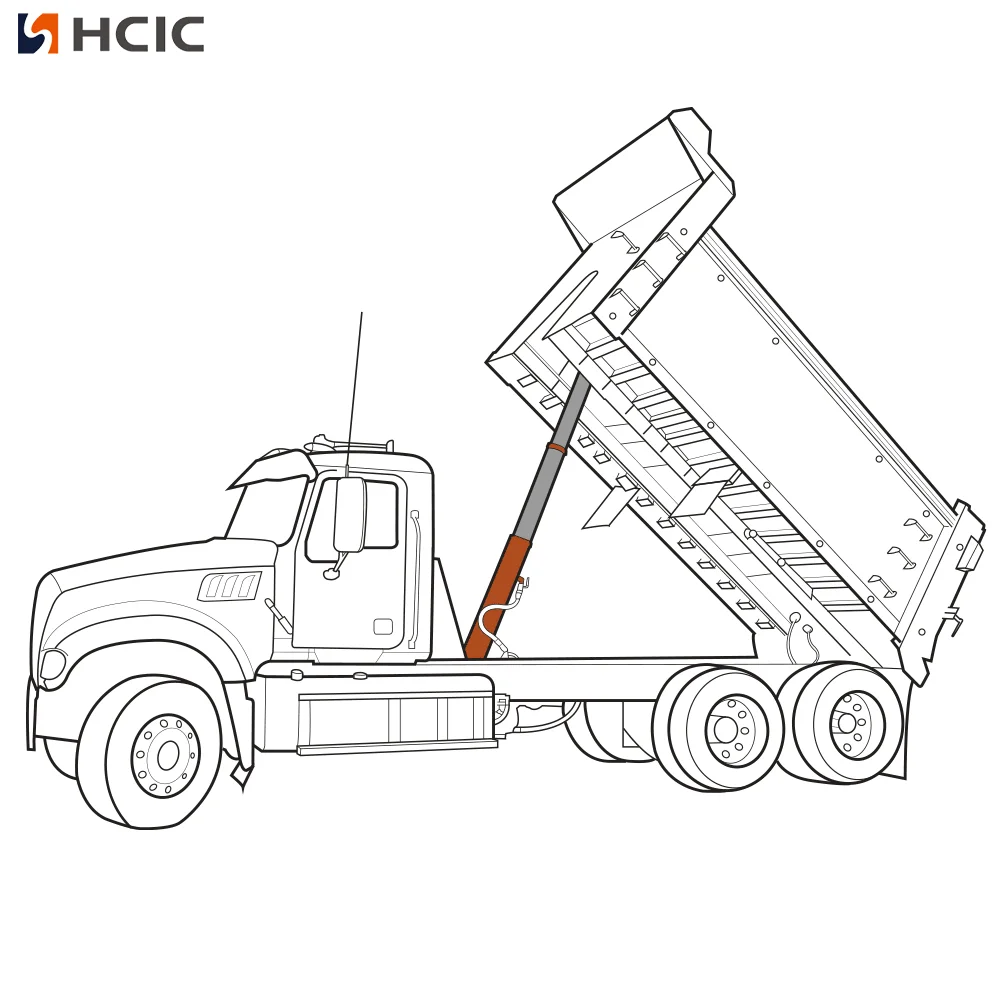

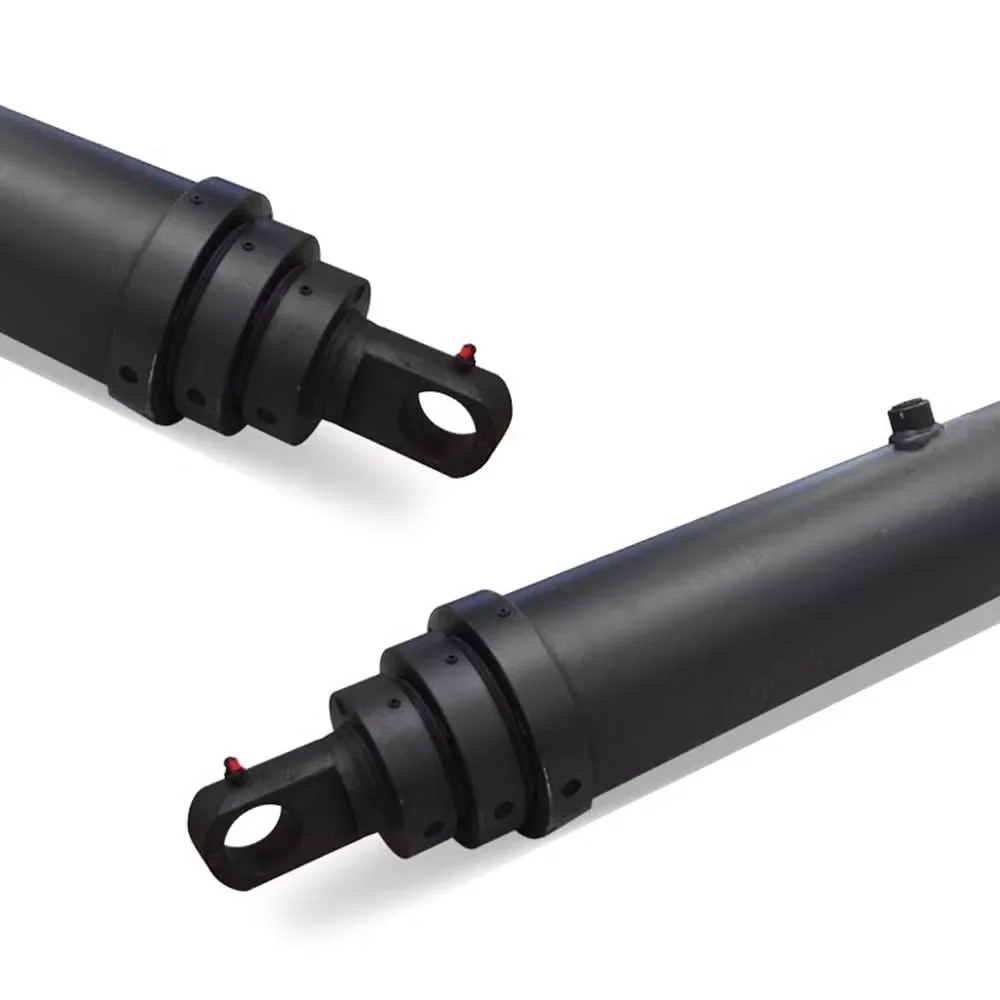

Um cilindro pino a pino transfere movimento através de dois pontos de montagem. Uma extremidade se conecta a um suporte fixo e a outra se conecta à estrutura móvel. À medida que o óleo altera o comprimento do cilindro, a distância entre os dois pinos muda e a máquina se move através do arco projetado.
Isso torna importantes os comprimentos estendido e fechado. A linha 53-4592-72 lista 36,62 polegadas fechadas e 108,56 polegadas estendidas. O diferencial é a referência de curso do catálogo, mas a máquina ainda precisa de espaço físico suficiente para o cilindro, pinos, suportes, mangueiras e todo o percurso da estrutura.
As dimensões D, E, F, G, J e K também são importantes durante a substituição. Eles podem controlar a relação entre o corpo do cilindro, as ferragens de montagem, a localização dos pinos e o envelope de conexão. Um cilindro com o curso correto, mas com a geometria de montagem errada, pode criar um problema de instalação dispendioso.
Meça os centros dos pinos instalados nas posições fechada e estendida da máquina. Verifique o diâmetro do pino, a largura do suporte, o espaçamento das orelhas, a condição da bucha e a direção em que a carga entra na junta. Não force uma substituição em um suporte que foi projetado para um envelope de montagem diferente.
Mova a máquina por toda sua faixa mecânica com o circuito hidráulico isolado com segurança de acordo com o procedimento do local. Procure interferências entre o corpo do cilindro, a haste, os suportes, as proteções, as mangueiras e a estrutura próxima. O comprimento estendido é apenas uma parte desta verificação.
O catálogo lista uma porta NPTF de 3/4 pol. Combine o padrão de montagem e o método de vedação usado pela máquina. Deixe comprimento de mangueira suficiente para o movimento completo de pino a pino, evitando atrito, dobras acentuadas e contato com peças de aço em movimento.
O catálogo lista 1,3 galões de volume de óleo de enchimento e 4,0 galões de volume de óleo estendido. Esses valores são úteis para o planejamento, mas o sistema completo também inclui o volume da mangueira, o volume da válvula, o nível do reservatório e a posição de operação da máquina. Confirme o nível do óleo de trabalho antes do comissionamento.
O 53-4592-72 pode ser revisado para equipamentos OEM ou projetos de substituição que precisam de um cilindro hidráulico pino a pino definido com curso de catálogo de 71,94 polegadas. É especialmente relevante quando o comprador tem um desenho ou um cilindro existente para medir e precisa de uma correspondência dimensional em vez de uma recomendação genérica de cilindro.
O HCIC deverá receber a carga da aplicação, pressão operacional, ângulo de movimento, frequência do ciclo e fotos de instalação antes de uma decisão técnica final. Esses detalhes não são substituídos pela linha do catálogo.
O cilindro hidráulico pino a pino 53-4592-72 é um produto de ajuste dimensional para projetos onde o cilindro deve conectar dois pontos da máquina através de um curso definido de 71,94 polegadas. Seu comprimento fechado de 36,62 polegadas, comprimento estendido de 108,56 polegadas, porta NPTF de 3/4 pol., valor de preenchimento de 1,3 galão, valor estendido de 4,0 galões e peso de catálogo de 155 lb fornecem um ponto de partida claro para OEM ou revisão de substituição.
Envie as medidas do centro do pino, detalhes do suporte, dados hidráulicos e desenhos da máquina para a HCIC antes de fazer o pedido. Esta é a forma prática de confirmar se o modelo se ajusta ao mecanismo completo.
