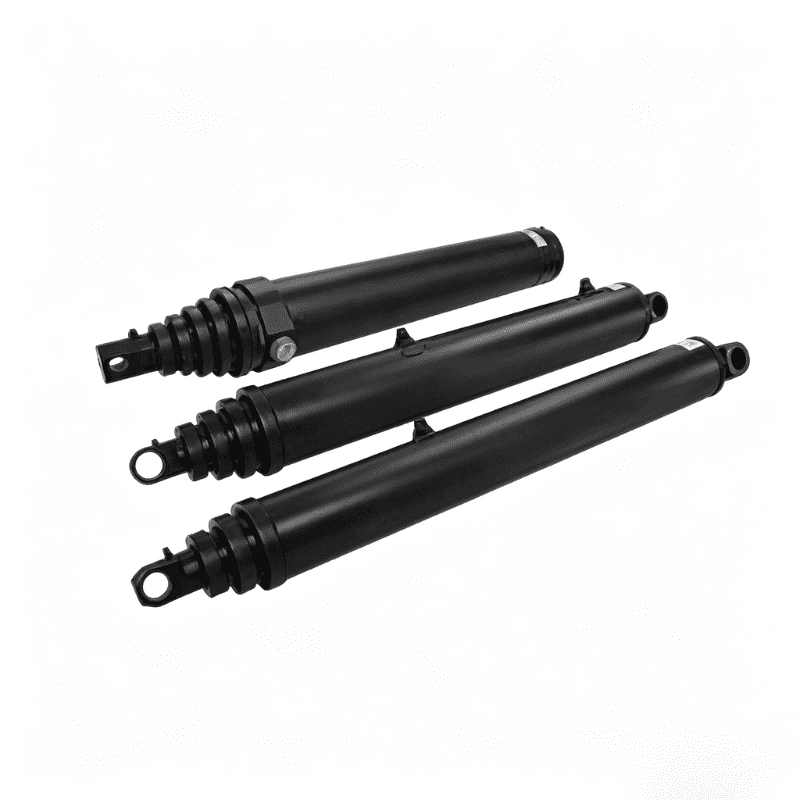

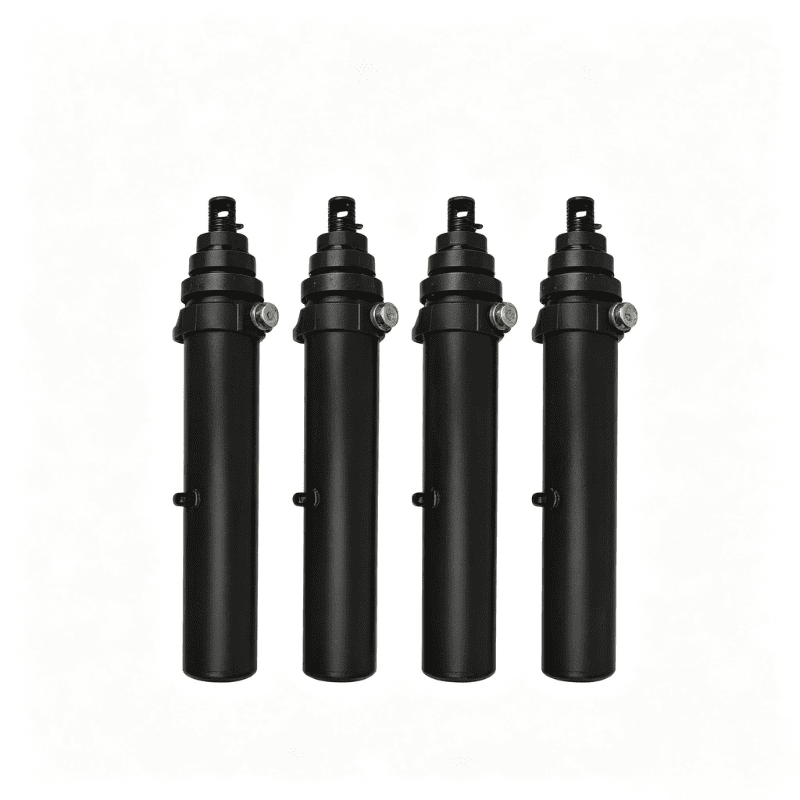

O 63-4402-104 do HCIC é um cilindro basculante pino-pino para reboque, com comprimento estendido de 108,56 polegadas, porta 3/4 NPTF e conjunto de vedação utilizável.
Hydraulic port:
3/4 NPTFOil volume listed:
Enchimento de 1,8 gal/extensão de 7,3 galListed weight:
208 librasO 63-4402-104 é um cilindro basculante com montagem por pino da Série 4000 para reboque. Seu formato de montagem pino a pino permite que o cilindro seja conectado entre dois pontos de montagem da máquina sem a necessidade de um flange separado ou arranjo de montagem por pés.
O catálogo lista uma dimensão estendida de 108,56 pol. (2.757 mm), uma dimensão fechada de 71,94 pol. (1.827 mm) e uma porta 3/4 NPTF. O cilindro também utiliza um projeto de sangramento automático, gaxeta em V pré-carregada e um comprimento de rolamento mais longo destinado a suportar uma operação estável no arranjo de montagem mostrado no catálogo.
Este artigo cobre apenas o modelo 63-4402-104.
| Parâmetro | Especificação 63-4402-104 |
|---|---|
| Série de produtos | Série 4000 |
| Estilo de montagem | Montagem pino-pino |
| Dimensão A | 71,94 pol/1.827 mm |
| Dimensão B | 36,62 pol./930 mm |
| Dimensão C | 108,56 pol/2.757 mm |
| Dimensão D | 1,50 pol./38 mm |
| Dimensão E | 2,06 pol./52 mm |
| Dimensão F | 2,00 pol./51 mm |
| Dimensão G | 7,00 pol./178 mm |
| Dimensão J | 2,06 pol./52 mm |
| Dimensão K | 19,50 pol./495 mm |
| Dimensão M | N/A na tabela do catálogo |
| Porta hidráulica | 3/4 NPTF |
| Volume de óleo listado | Enchimento de 1,8 gal/extensão de 7,3 gal |
| Peso listado | 208 libras |

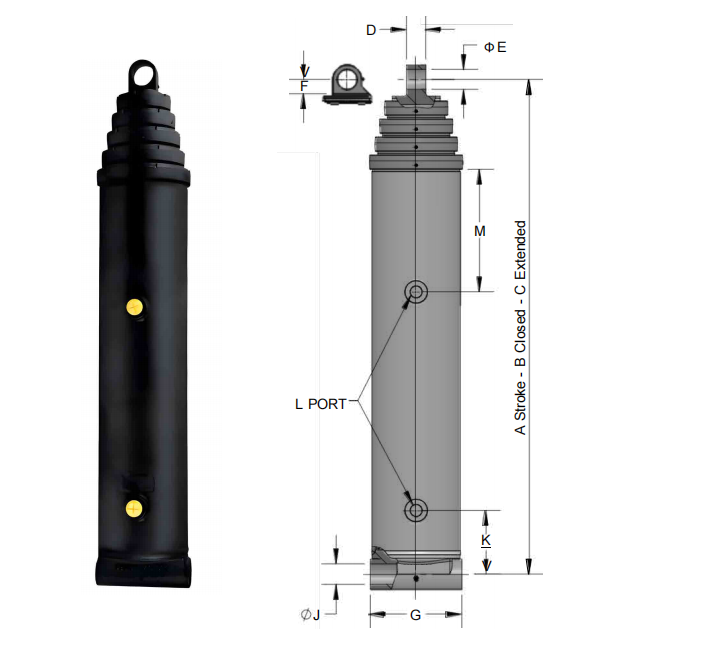

As letras de A a M referem-se ao desenho dimensional do catálogo do HCIC. Confirme o desenho completo da instalação, as dimensões dos pinos, a pressão de trabalho e os requisitos do circuito hidráulico antes de fazer o pedido.
Um cilindro hidráulico pino-pino é instalado entre duas manilhas ou pontos de saliência. O corpo do cilindro e a conexão da extremidade da haste transferem a carga da máquina através dos pinos. Este layout é comum onde o atuador deve seguir o movimento de um corpo basculante, articulação ou outra estrutura articulada.
O ajuste é determinado por mais do que as dimensões fechadas e estendidas. O comprador deve verificar:
- Distâncias entre pinos em ambas as extremidades
- Diâmetro do pino e largura do rolamento disponível
- Folga e alinhamento da manilha
- Direção da porta hidráulica
- Movimento da mangueira em todo o curso
- Folga mecânica ao redor da cabeça e da extremidade da haste
O 63-4402-104 deve ser selecionado a partir do desenho dimensional aprovado e não apenas do comprimento total.
O catálogo identifica um design com sangramento automático. No trabalho prático de instalação, isso pode ajudar a reduzir a quantidade de ar retido que permanece no cilindro durante o comissionamento. O circuito da máquina ainda precisa ser abastecido e purgado conforme procedimento do fabricante do equipamento.
O arranjo de vedação listado usa gaxeta em V pré-carregada com um energizador de mola ondulada autoajustável. O catálogo também identifica um pacote de vedação “Z” energizado como opção. A configuração final da vedação deve ser confirmada para o fluido hidráulico, faixa de temperatura e condições de trabalho da aplicação.
A porca roscada é listada como um recurso para maior resistência e ajuste de vedação de campo. Ele também fornece uma interface de serviço prática quando é necessária inspeção ou ajuste da vedação. Qualquer ajuste em campo deve seguir o procedimento de manutenção aprovado e não deve substituir o isolamento de pressão e as práticas seguras de desmontagem.
O catálogo lista um comprimento de rolamento maior para estabilidade. Numa instalação pino-pino, a orientação é importante porque o atuador segue uma estrutura móvel. O alinhamento correto e a condição adequada dos pinos continuam sendo necessários; um comprimento de rolamento maior não torna o cilindro adequado para cargas laterais descontroladas.
O 63-4402-104 converte a pressão hidráulica em movimento linear. Quando o óleo entra na porta apropriada, a pressão atua na área do pistão e impulsiona a haste para fora ou para dentro. Os pinos da extremidade da haste e da extremidade da tampa transferem esse movimento para o mecanismo de inclinação conectado.
O movimento utilizável é definido pelas dimensões fechadas e estendidas do catálogo. A válvula hidráulica, o fluxo da bomba, a proteção de alívio e a geometria da máquina determinam a velocidade e a força reais disponíveis em serviço.
O cilindro não deve ser tratado como um dispositivo de elevação independente. A sua seleção deve corresponder ao circuito hidráulico e à estrutura mecânica à qual está fixado.
- Montagem pino-pino para equipamentos hidráulicos articulados
Dimensão estendida listada no catálogo de 108,56 pol./2.757 mm
- Porta hidráulica 3/4 NPTF
- Projeto de auto-sangramento listado pelo HCIC
- Gaxeta em V pré-carregada com energizador de mola ondulada autoajustável
- Pacote opcional de selo “Z” energizado listado no catálogo
- Porca roscada para maior resistência e ajuste de vedação de campo
- Maior comprimento do rolamento para estabilidade
- Dimensões fechadas e estendidas disponíveis em unidades de polegada e milímetro
O catálogo coloca o cilindro pino-pino da Série 4000 sob soluções de basculamento hidráulico. O 63-4402-104 pode ser considerado para equipamentos onde o cilindro deve ser montado entre dois pinos e o envelope de instalação disponível corresponde às dimensões do catálogo.
Antes de confirmar a instalação, revise todo o movimento da máquina. O cilindro deve ter folga suficiente na retração e extensão total, e os pinos devem permanecer alinhados à medida que a estrutura basculante se move. O roteamento da mangueira também deve ser verificado para que a conexão 3/4 NPTF não fique exposta a torções ou dobras além dos limites do fabricante da mangueira.
Envie as seguintes informações com sua consulta:
1. Tipo de máquina e função do cilindro
2. Dimensões existentes do centro do pino
3. Diâmetro do pino e largura da manilha
4. Comprimentos fechados e estendidos necessários
5. Pressão de trabalho e fluxo da bomba
6. Fluido hidráulico e temperatura operacional
7. Orientação da porta e roteamento da mangueira
8. Opção de vedação necessária
9. Quantidade e destino de entrega
10. Desenho de cilindro existente ou fotografias nítidas
Um desenho é especialmente importante quando o cilindro de substituição deve caber em um mecanismo basculante existente.
A HCIC fabrica cilindros hidráulicos e unidades de energia hidráulica para aplicações industriais. O site oficial da empresa apresenta soluções hidráulicas padronizadas, específicas e personalizadas.
Para uma consulta de substituição ou OEM, envie o desenho da máquina e as dimensões completas do cilindro. A HCIC pode revisar os requisitos de instalação antes de confirmar a especificação final.
Para o modelo 63-4402-104, envie o desenho do cilindro existente, dimensões dos pinos, condições de trabalho e quantidade necessária ao HCIC para revisão técnica.
