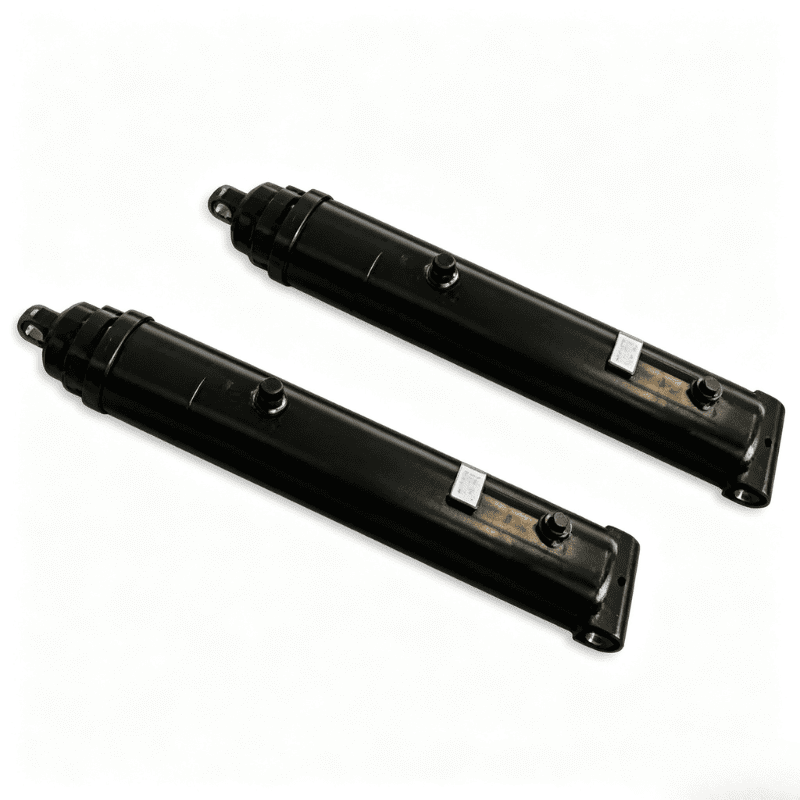

O 63-4402-120 do HCIC é um cilindro de elevação de montagem pino-pino para caminhão basculante, com comprimento estendido de 125,31 polegadas, porta 3/4 NPTF e conjunto de vedação utilizável.
Hydraulic port:
3/4NPTFOil volume listed:
Enchimento de 2,2 galões / extensão de 9,4 galõesListed weight:
250 librasO 63-4402-120 é um cilindro de elevação com montagem pino-pino da Série 4000 para caminhão basculante. Seu arranjo de montagem de dois pinos destina-se a uma instalação de máquina articulada onde o cilindro trabalha entre pontos de montagem fixos e acompanha o movimento da estrutura conectada.
O catálogo HCIC lista uma dimensão estendida de 125,31 pol. (3.183 mm), uma dimensão fechada de 84,19 pol. (2.138 mm) e uma porta 3/4 NPTF para este modelo. O catálogo também identifica um projeto com sangramento automático, gaxeta em V pré-carregada, uma porca roscada ajustável em campo e um comprimento de rolamento mais longo para estabilidade.
Este artigo cobre apenas o modelo 63-4402-120.
| Parâmetro | Especificação 63-4402-120 |
|---|---|
| Série de produtos | Série 4000 |
| Estilo de montagem | Montagem pino-pino |
| Dimensão A | 84,19 pol/2.138 mm |
| Dimensão B | 41,12 pol./1.044 mm |
| Dimensão C | 125,31 pol/3.183 mm |
| Dimensão D | 1,50 pol./38 mm |
| Dimensão E | 2,06 pol./52 mm |
| Dimensão F | 2,00 pol./51 mm |
| Dimensão G | 7,00 pol./178 mm |
| Dimensão J | 2,06 pol./52 mm |
| Dimensão K | 19,50 pol./495 mm |
| Dimensão M | N/A na tabela do catálogo |
| Porta hidráulica | 3/4 NPTF |
| Volume de óleo listado | Enchimento de 2,2 galões / extensão de 9,4 galões |
| Peso listado | 250 libras |

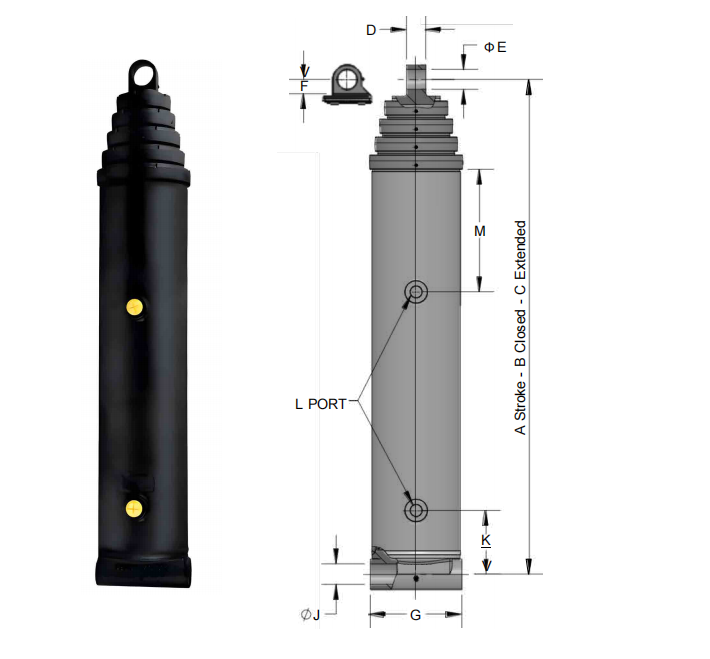

As dimensões utilizam as letras mostradas no desenho do catálogo HCIC. Confirme o desenho completo, detalhes dos pinos, pressão hidráulica e folgas de instalação antes de fazer um pedido.
O 63-4402-120 é instalado entre dois pinos da máquina. Uma extremidade se conecta ao corpo do cilindro e a outra ao suporte da extremidade da haste. À medida que o circuito hidráulico estende ou retrai a haste, os centros dos pinos transferem o movimento linear para o mecanismo de inclinação conectado.
O arranjo de montagem requer montagem precisa. Antes de substituir um atuador existente, verifique:
- Distâncias entre pinos fechadas e estendidas
- Diâmetro do pino e largura do rolamento
- Alinhamento da manilha durante todo o movimento
- Posição da porta e raio de curvatura da mangueira
- Folga ao redor da porca e da extremidade da haste
- Paradas mecânicas e possíveis cargas laterais
O comprimento correto do catálogo não confirma por si só que o cilindro caberá na máquina. O desenho de montagem completo deve ser aprovado antes da produção.
O catálogo identifica um projeto com sangramento automático para o cilindro pino-pino da Série 4000. Este recurso pode ajudar o cilindro a liberar o ar preso durante o comissionamento quando o sistema hidráulico é abastecido e operado de acordo com o procedimento do equipamento.
O sistema ainda precisa de práticas adequadas de enchimento, remoção de ar e limpeza de óleo. A auto-sangria não elimina a necessidade de inspecionar o reservatório, as mangueiras e as conexões.
O cilindro é listado com gaxeta em V pré-carregada e um energizador de mola ondulada autoajustável. O catálogo também identifica um pacote de vedação “Z” energizado como opção. O arranjo final da vedação deve ser confirmado de acordo com o fluido hidráulico, temperatura e condições de operação.
A porca roscada está listada para maior resistência e ajuste de vedação de campo. Isto proporciona ao pessoal de manutenção uma interface de serviço definida para trabalhos relacionados à vedação. Antes de qualquer operação de serviço, isole a pressão hidráulica, apoie a estrutura conectada e siga o procedimento seguro de manutenção da máquina.
HCIC lista um comprimento de rolamento mais longo para estabilidade. Isto é relevante para um atuador que move uma estrutura articulada entre dois pinos. O alinhamento adequado do pino, a condição da manilha e a orientação do lado da máquina ainda são necessários porque o cilindro não se destina a compensar a carga lateral descontrolada.
A pressão hidráulica atua no pistão para criar um movimento linear da haste. O corpo do cilindro e a extremidade da haste transmitem esse movimento através das duas conexões fixadas. A bomba hidráulica e a válvula de controle determinam o fluxo de óleo, enquanto a proteção de pressão do circuito limita as condições de operação.
Para o modelo 63-4402-120, o catálogo fornece os valores dimensionais fechados e estendidos usados para verificar o envelope de curso disponível. O projetista da máquina deve confirmar se a estrutura basculante pode se mover em toda a sua faixa sem emperrar, atingir o fundo ou forçar o cilindro em um caminho de carga não intencional.
- Montagem pino-pino para equipamento basculante articulado
Dimensão estendida listada no catálogo de 125,31 pol./3.183 mm
- Porta hidráulica 3/4 NPTF
- Projeto de auto-sangramento listado pelo HCIC
- Gaxeta em V pré-carregada com energizador de mola ondulada autoajustável
- Pacote opcional de selo “Z” energizado listado no catálogo
- Porca roscada para maior resistência e ajuste de vedação de campo
- Maior comprimento do rolamento para estabilidade
- Dimensões em polegadas e milímetros para planejamento de instalação
A Série 4000 é apresentada no catálogo HCIC como uma solução de basculamento hidráulico. O modelo 63-4402-120 é adequado para consideração onde o equipamento requer um cilindro pino-pino e a interface da máquina corresponde ao envelope dimensional listado.
O comprador deve verificar o caminho da carga, alinhamento dos pinos, velocidade de operação, pressão, tipo de óleo e roteamento da mangueira. A dimensão estendida torna o planejamento da instalação particularmente importante: verifique a posição de transporte ou dobrada, a posição de inclinação total e todas as posições intermediárias antes de confirmar a montagem.
Forneça os seguintes detalhes para obter uma revisão específica do projeto:
1. Tipo de máquina e função de tombamento
2. Centros de pinos fechados e estendidos existentes
3. Diâmetro do pino, largura da manilha e disposição dos rolamentos
4. Pressão de trabalho necessária e fluxo da bomba
5. Fluido hidráulico e temperatura operacional
6. Orientação da porta e roteamento da mangueira
7. Preferência de vedação ou requisito de compatibilidade de fluidos
8. Parada mecânica e informações de folga
9. Quantidade e destino
10. Desenho existente, medidas de amostra ou fotografias
Esses detalhes permitem que as dimensões do cilindro sejam verificadas em relação à máquina real, em vez de apenas em relação ao nome nominal do modelo.
