À medida que os fabricantes de equipamentos comerciais mudam de motores de combustão interna para veículos elétricos a bateria (BEV) de 48 V, 96 V e 350 V, os engenheiros do trem de força enfrentam um gargalo inesperado: o arrasto parasitário da energia do fluido.
Em uma escavadeira ou carregadeira de rodas a diesel tradicional, um motor diesel de alto torque supera facilmente o atrito da vedação interna do cilindro. Os operadores raramente percebem o arrasto mecânico causado pelas vedações elastoméricas agressivas e de alta pré-carga que comprimem os cilindros de aço afiados padrão.
Em uma escavadeira compacta movida a bateria ou em um caminhão de lixo elétrico, entretanto, não há desperdício de potência. As vedações de cilindro industriais padrão consomem entre 12% e 18% da energia total da bateria integrada, simplesmente superando a compressão interna da vedação e a resistência mecânica à ruptura.
Este consumo de energia acelerou a procura em toda a indústria por produtos de baixa fricçãoCilindros Hidráulicospara equipamentos de construção elétricos a bateria e frotas com emissão zero. Ao substituir as antigas glândulas de vedação de alta fricção por vedações hidrodinâmicas microperfiladas e tubos submicrométricos polidos por rolo, as máquinas elétricas modernas ganham até 45 minutos de tempo de trabalho adicional por carga de bateria.
| Parâmetro de Engenharia | Cilindro Diesel Padrão | Cilindro de baixa fricção BEV |
|---|---|---|
| Fricção de ruptura interna | 8,0 a 14,5 bar | 1,2 a 2,8 bar |
| Acabamento de superfície do furo interno do tubo | Ra 0,4 a 0,8 μm | Ra 0,1 a 0,2 μm (SRB) |
| Limiar Stick-Slip de Baixa Velocidade | Abaixo de 15 mm/s | Abaixo de 1,0 mm/s |
| Perfil de vedação da haste primária | U-Cup pré-carregado pesado | Degrau Tandem de Baixa Fricção |
| Taxa de perda de energia parasita | 12% - 18% da produção da bomba | 3% - 5% da produção da bomba |
| Compatibilidade de Fluidos | Óleo Mineral Padrão | Bio-HEES Sintético e AW46 |
| Faixa de temperatura operacional | -20°C a +80°C | -40°C a +100°C |
Cada vez que um inversor de bomba elétrica acelera para mover uma lança hidráulica, ele deve superar o "atrito de ruptura" - a força estática de aderência entre a vedação da haste e a haste cromada do pistão. Em cilindros convencionais, esse pico de pressão inicial força o motor elétrico a atingir o pico de consumo de amperagem antes mesmo de o movimento mecânico começar. Ao longo de um turno de 8 horas envolvendo milhares de pequenos ciclos de escavação, estes micro-picos agravam-se num enorme esgotamento da bateria.
Quando um operador realiza nivelamento fino ou assentamento delicado de tubos em velocidades abaixo de 5 mm/s, as vedações de borracha padrão agarram e soltam a haste de metal de maneira desigual, causando oscilações bruscas da lança. Cilindros hidráulicos de baixo atrito para equipamentos de construção elétricos a bateria e frotas de emissão zero incorporam anéis deslizantes autolubrificantes de bronze PTFE ou poliuretano modificado com reservatórios microscópicos de óleo hidrodinâmico, garantindo movimento contínuo e livre de vibração, mesmo em velocidades ultrabaixas de 0,5 mm/seg.
[Afiação SRB Micro-Hidrodinâmica] → Superfície Ra 0,1-0,2 µm retém filme de micro-óleo
↓
[Glândulas tandem de baixa ruptura] → As vedações escalonadas de composto de PTFE reduzem o atrito em 70%
↓
[Blocos de válvula de regeneração integrados] → Recupera o óleo de retorno para reduzir o consumo do inversor

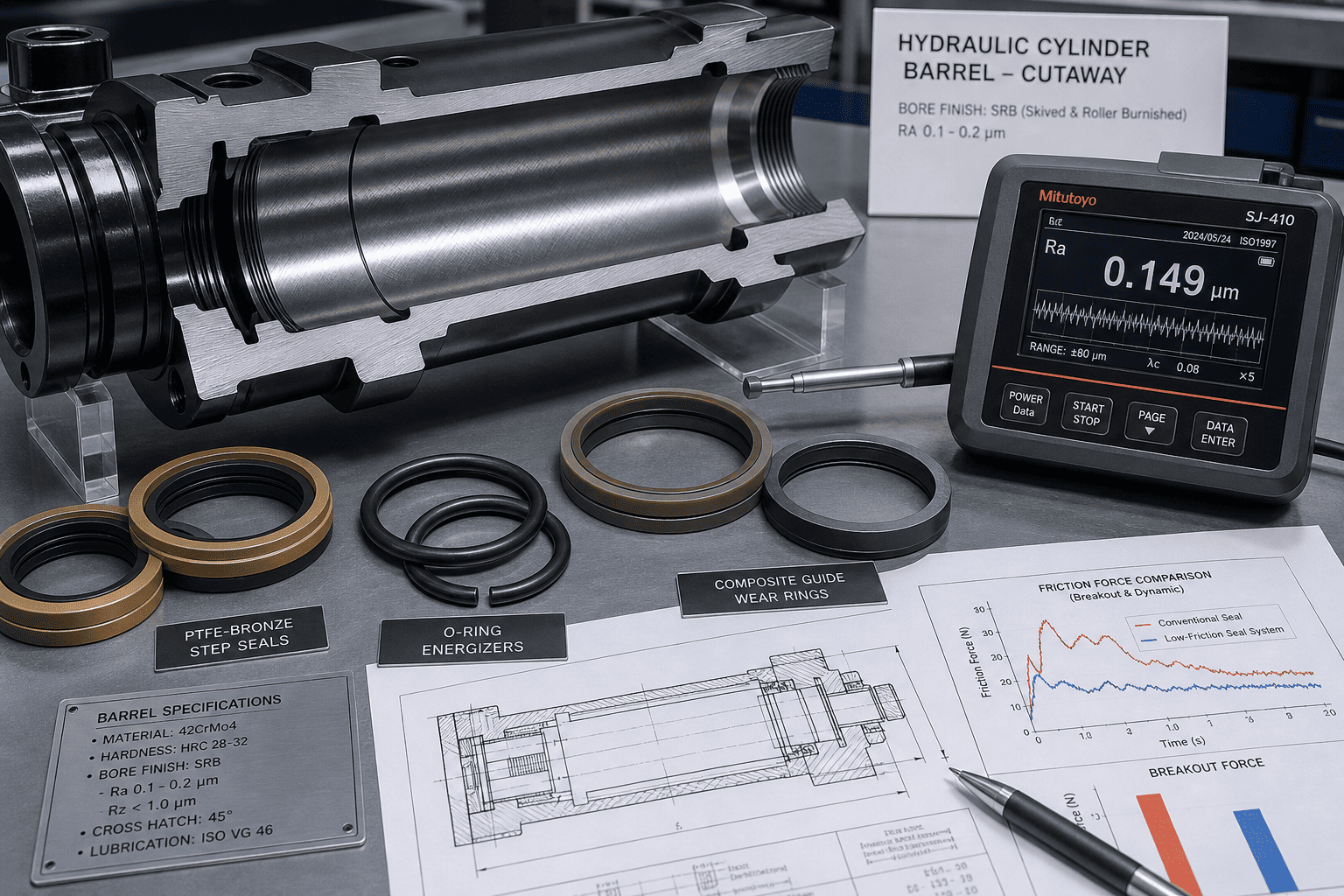

Reduzir o atrito não significa criar uma superfície espelhada ultra-seca; requer retenção microscópica de óleo. HCIC usa desbaste avançado e polimento com rolo para obter uma rugosidade da superfície interna de Ra0,1–0,2 µmcom uma estrutura de platô hachurada. Este platô contém uma camada limite de fluido microscópica que evita a fricção do metal seco com a vedação durante as partidas elétricas nas manhãs frias.
Em vez de depender de um único copo em U de poliuretano bem comprimido, os designs de baixo atrito utilizam um pacote de vedação em tandem. A vedação primária apresenta um perfil escalonado dinâmico energizado por um O-ring com interferência radial reduzida, reduzindo o atrito em mais de 70% e mantendo a contenção de fluido com vazamento zero até 250 bar.

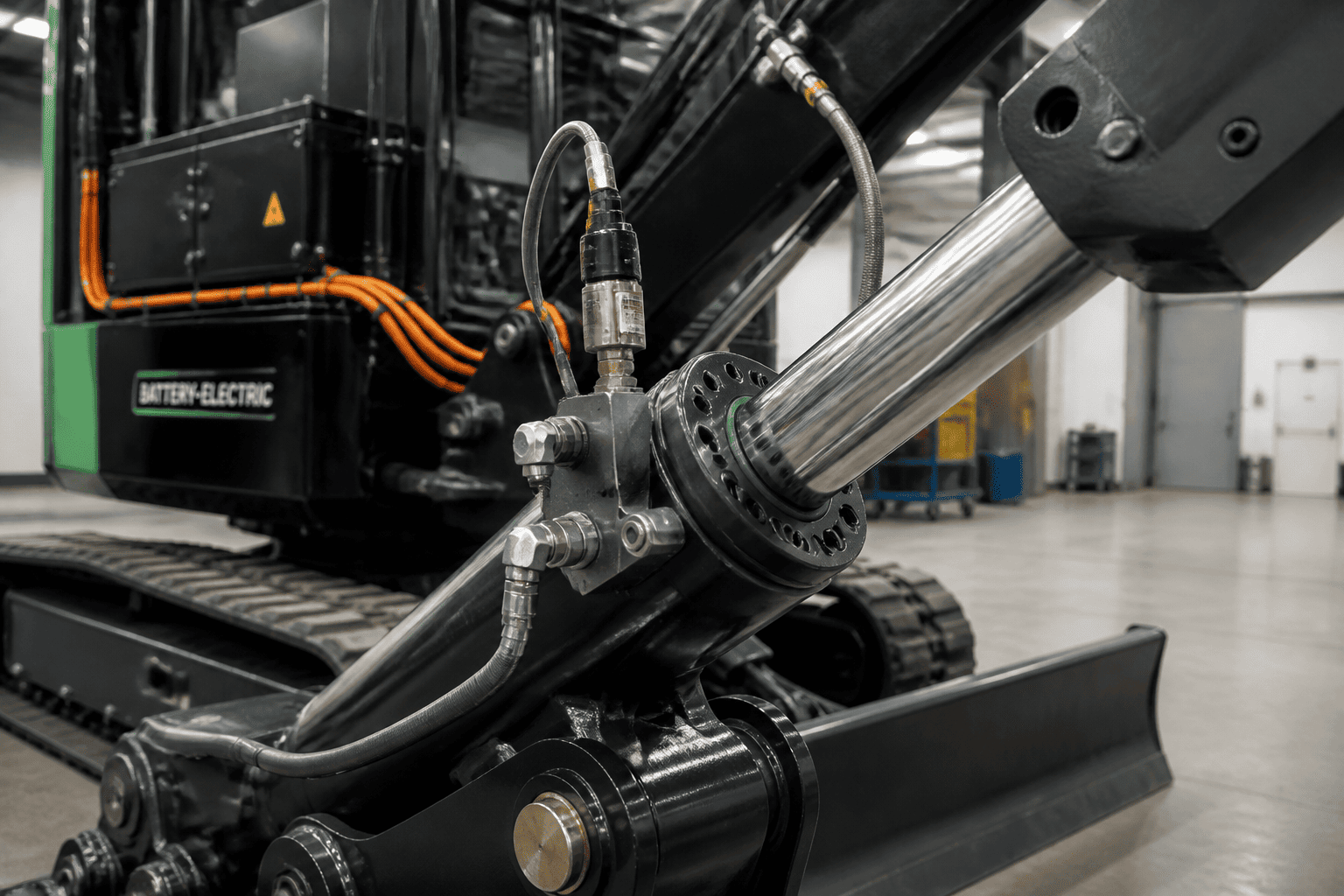

Para conservar ainda mais os quilowatts-hora elétricos, os cilindros de baixo atrito podem ser equipados com válvulas regenerativas integradas para abaixamento da lança. Durante a descida sem motor, a gravidade força o fluido do lado do pistão diretamente de volta para o lado da haste, sem circular pela válvula de controle direcional principal, reduzindo a carga do motor elétrico a quase zero durante os cursos de retorno.
Se você estiver reformando equipamentos existentes ou solucionando problemas de baixa duração da bateria em uma máquina elétrica, siga este teste de oficina:
1. Desconecte a ligação mecânica externa:Solte o olhal da haste para que o cilindro se mova completamente sem carga.À medida que as regulamentações globais de emissões se tornam mais rigorosas nas zonas de construção urbana, os cilindros hidráulicos de baixa fricção para equipamentos de construção elétricos a bateria e frotas de emissão zero estão se tornando especificações padrão para carregadeiras compactas, miniescavadeiras e caixas de lixo elétricas.
A HCIC colabora diretamente com instaladores de equipamentos BEV e engenheiros de energia fluida para configurar cilindros personalizados de baixo atrito combinados com barramentos de tensão e ciclos de trabalho específicos. Fornecemos comprimentos de curso personalizados, sensores de feedback de posição integrados (LVDT/efeito Hall) e modelos CAD 3D para análises imediatas de embalagens do trem de força.
Para avaliar protótipos de cilindros de baixo atrito para sua linha de máquinas com emissão zero, entre em contato com a HCIC:
