A cilindro hidráulicopode chegar em boas condições e ainda assim estar danificado antes de chegar à máquina. Portas desprotegidas acumulam contaminação. Uma haste exposta pode sofrer corrosão. Um cilindro armazenado na posição errada pode desenvolver problemas evitáveis de vedação ou corrosão interna.
É por isso que o recebimento e o armazenamento devem ser tratados como parte do processo de instalação e não como limpeza do armazém. O objetivo é simples: manter o cilindro limpo, protegido e rastreável até que um técnico treinado esteja pronto para conectá-lo.
Este guia é para compradores OEM, equipes de manutenção e distribuidores que manuseiam cilindros hidráulicos antes da instalação. Ele se concentra no armazenamento prático e nas verificações de pré-comissionamento. Não substitui o manual do produto do fabricante do cilindro ou o procedimento de segurança da máquina.

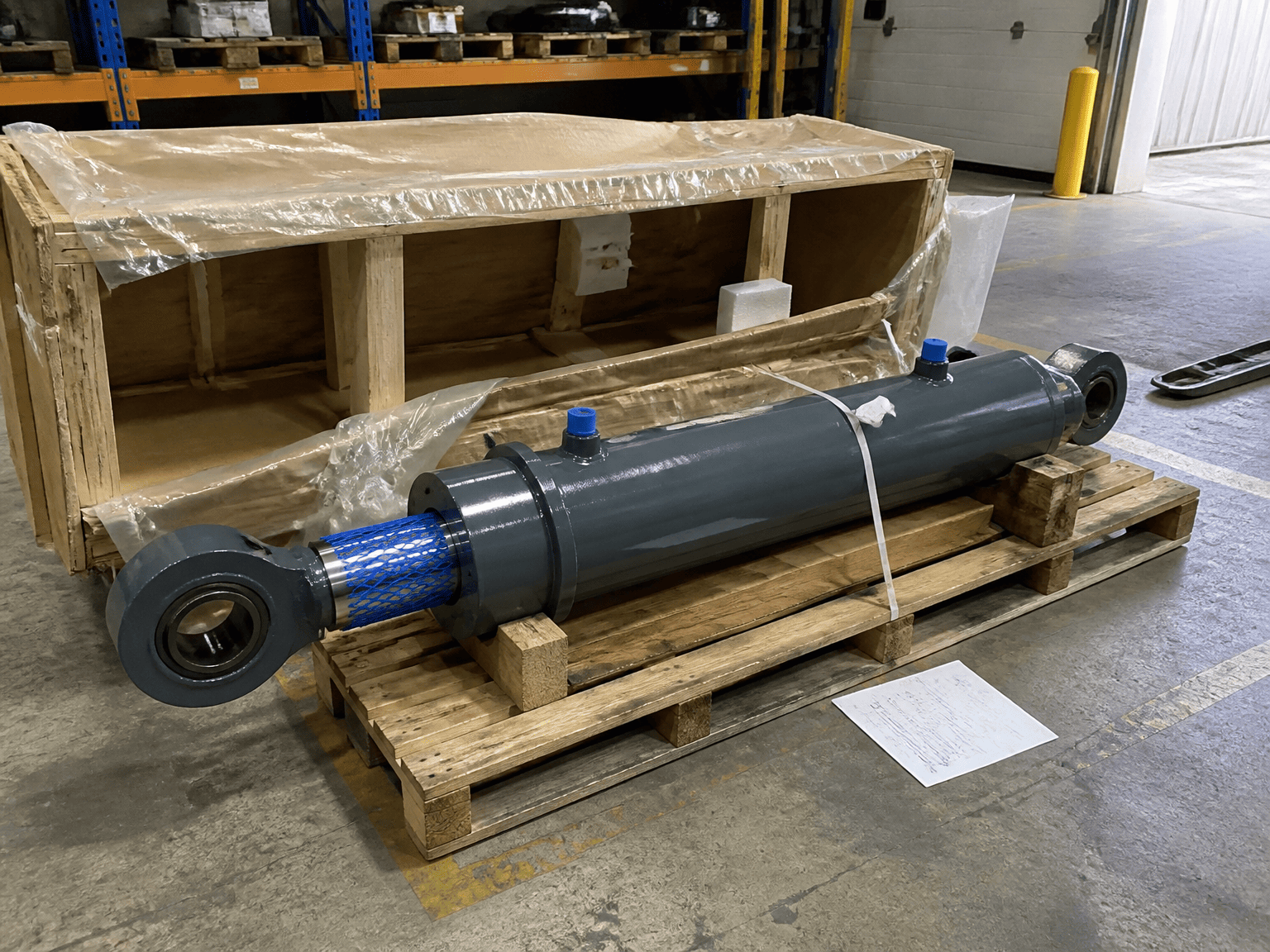

Inicie a inspeção enquanto a embalagem e a proteção de transporte ainda estão instaladas. Registre o modelo, quantidade, danos visíveis e qualquer acessório faltante. Tire fotografias antes de remover os materiais de proteção se a caixa, palete ou cilindro apresentar marcas de impacto.
Verifique os seguintes pontos:
As instruções de instalação da Hänchen começam com a verificação da integridade e danos da entrega. Essa é uma disciplina útil para qualquer projeto de substituição ou OEM: não descubra uma peça de montagem faltando depois que o cilindro já tiver sido movido para armazenamento.
Se o dano for visível, isole o item e documente-o antes de limpar, pintar ou tentar mover a haste do pistão.
A orientação do cilindro da Parker diz que os tampões protetores da porta devem permanecer no lugar até a instalação. A razão é prática. As portas hidráulicas abertas fornecem um caminho direto para poeira, lascas de metal, umidade e outras contaminações no cilindro.
Não remova os plugues simplesmente para verificar a rosca. Confirme o tipo de porta no desenho ou na documentação do produto. Quando a tubulação estiver pronta para ser instalada, limpe as linhas e conexões antes de fazer a conexão. A Parker também alerta que a tubulação deve ser cuidadosamente limpa para remover lascas e rebarbas do trabalho de rosqueamento ou alargamento.
Uma conexão limpa não é apenas uma preferência de comissionamento. A contaminação pode danificar vedações, válvulas e superfícies acabadas dos cilindros após a máquina iniciar o ciclo.
A Parker recomenda uma área de armazenamento interna com atmosfera seca, limpa e não corrosiva. O cilindro deve ser protegido contra corrosão interna e também contra impactos externos.
A área de armazenamento também deve limitar:
Não utilize o cilindro como suporte para outros materiais. Mantenha os documentos de identificação e do produto junto com o item ou em um registro de depósito rastreável. Um cilindro que perde seu modelo ou informações de pedido torna-se mais difícil de verificar quando a máquina está finalmente pronta.
Para cilindros industriais convencionais, a Parker recomenda o armazenamento vertical com a haste do pistão levantada sempre que possível. Esta posição pode reduzir o risco de corrosão devido à condensação dentro do cilindro e ajudar a minimizar danos à vedação.
A posição correta pode depender do projeto do cilindro, curso, peso, acessórios instalados e instruções do fabricante. Cilindros telescópicos, cilindros de simples ação e cilindros com requisitos especiais de armazenamento não devem ser colocados de acordo com uma regra genérica de armazém.
Se um cilindro precisar ser armazenado horizontalmente, apoie-o em pontos adequados para que o tubo, a haste e os acessórios de montagem não sejam dobrados ou danificados. Evite rolar e proteja a haste do pistão do contato com a cremalheira ou o chão.
Se o cilindro for armazenado cheio de fluido hidráulico, Parker observa que a expansão do fluido causada por mudanças de temperatura deve ser considerada. Este é um ponto que o fabricante ou engenheiro hidráulico deve confirmar antes do armazenamento a longo prazo.
A haste do pistão é uma das superfícies mais importantes a proteger durante o armazenamento. Ferrugem, amassados e arranhões podem danificar a vedação e a guia da haste quando o cilindro começar a se mover.
A Parker recomenda revestir superfícies expostas sem pintura, como a haste do pistão, com um composto inibidor de ferrugem quando o equipamento for armazenado ao ar livre por longos períodos. O produto de proteção correto e o método de remoção devem ser confirmados para o acabamento da haste, material de vedação e duração do armazenamento.
Antes da instalação, inspecione a haste sob boa iluminação. Procurar:
Não polir, lixar ou pintar novamente uma haste danificada como solução rápida. Registre a condição e pergunte ao fornecedor do cilindro ou à equipe de reparos qualificada se a peça pode ser aceita.
Antes da montagem, compare o cilindro com o desenho aprovado e os detalhes do pedido. Confirme o comprimento total, o curso, o estilo de montagem, a orientação da porta, a conexão da extremidade da haste e os acessórios incluídos.
Hänchen instrui os instaladores a remover os tampões de vedação ou placas de cobertura usadas para proteger o produto durante o transporte antes da montagem. Remova essas proteções no estágio correto: mantenha as portas hidráulicas fechadas até que a tubulação e as conexões estejam prontas e, em seguida, limpe a área de conexão antes de abrir o circuito.
A equipe de instalação também deve confirmar que:
Parker e Hänchen enfatizam que a instalação de cilindros é uma tarefa especializada. Siga os procedimentos de bloqueio, elevação e liberação de pressão do fabricante da máquina.

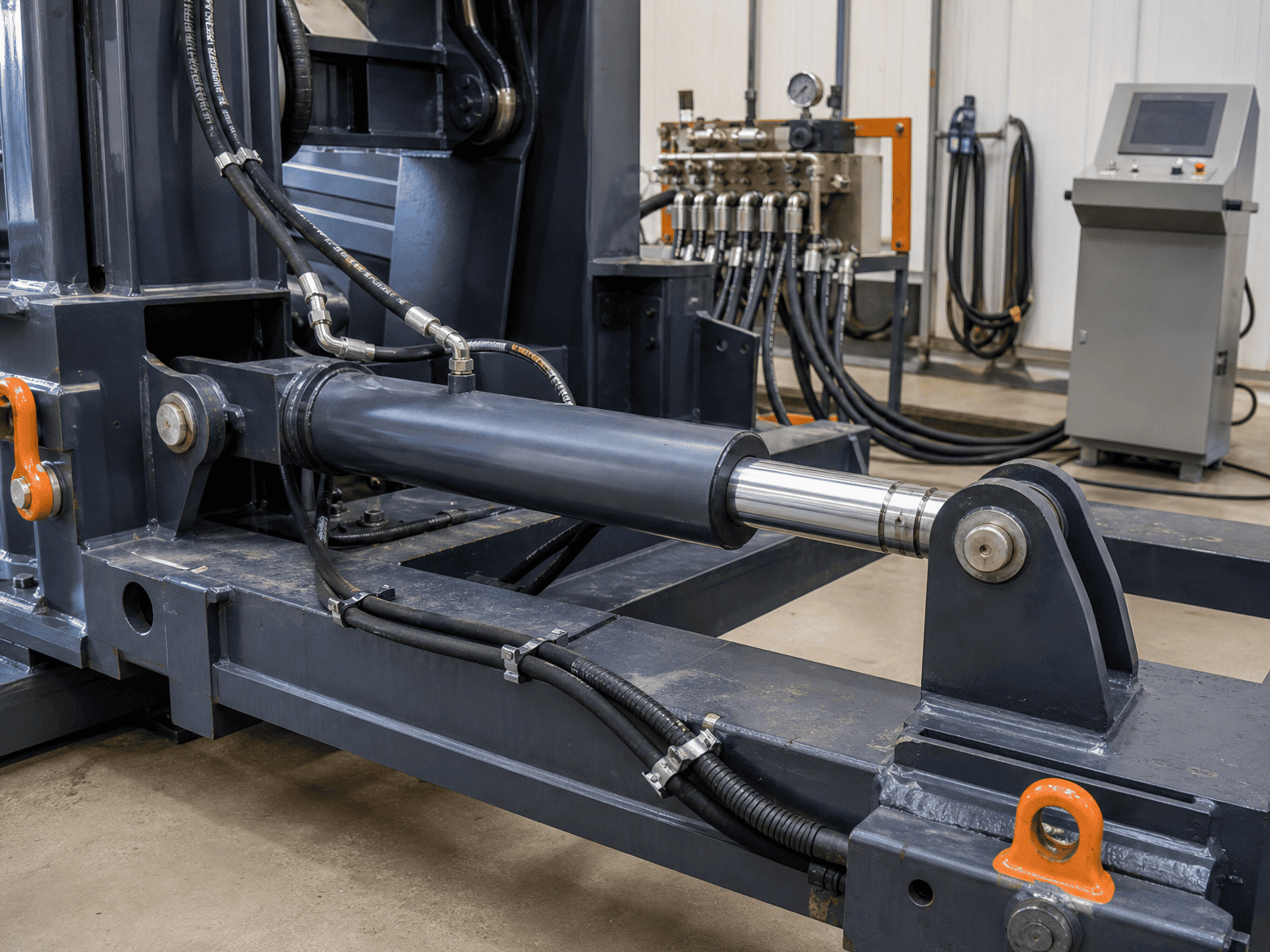

A cilindro hidráuliconão deve ser usado para colocar a estrutura da máquina em posição. Após o armazenamento, a equipe de instalação deve confirmar se os pontos de apoio, as faces de montagem e os membros da máquina conectados se encontram sem forçar o posicionamento do cilindro. Hänchen recomenda uma instalação sem tensão e alerta contra cargas laterais permitidas na haste do pistão.
Antes do comissionamento, verifique a instalação do cilindro para fora:
- As faces de montagem estão limpas e totalmente assentadas
- O cilindro é apoiado sem torcer o tubo
- A conexão da extremidade da haste não força a haste lateralmente
- A haste pode alcançar ambas as extremidades do curso pretendido sem contato
- As mangueiras têm margem de movimento suficiente e não esfregam na estrutura
- Protetores e peças próximas deixam a folga necessária
As orientações de segurança da Parker também tratam o alinhamento como uma responsabilidade de instalação. Faça esta verificação antes de aplicar pressão, pois qualquer interferência ainda pode ser corrigida sem carregar o cilindro ou a estrutura da máquina.
O ar preso em um cilindro hidráulico pode afetar a operação e o comportamento dos componentes. As orientações de instalação da Hänchen recomendam posicionar as portas de ventilação na parte superior, quando aplicável, e ventilar o cilindro antes da partida.
O procedimento exato de ventilação depende do projeto do cilindro e do circuito da máquina. Siga as instruções do fabricante, mantenha a pressão controlada e certifique-se de que o fluido e o ar descarregados não possam criar perigo.
Após a ventilação, Hänchen recomenda movimento lento, sem carga e de baixa pressão antes da operação normal. A equipe de comissionamento deverá observar:
- Extensão e retração suaves
- Vazamentos nas portas, vedações e conexões
- Movimento e alinhamento da haste
- Ruído, vibração ou impacto inesperado
- Movimento da mangueira e contato com a estrutura
- Comportamento e amortecimento no final do curso, se instalado
Não passe diretamente do armazenamento em armazém para um teste de carga total sem esta etapa de inspeção controlada.
Para cada cilindro, mantenha um breve registro contendo:
- Modelo e referência de série ou pedido
- Data de recebimento e local de armazenamento
- Danos na embalagem ou transporte
- Condição do plugue da porta e da proteção da haste
- Posição de armazenamento e datas de inspeção
- Corrosão visível ou danos superficiais
- Desenho aprovado e manual de instalação
- Nome de quem liberou para instalação
Este registro ajuda um OEM a separar danos de transporte, danos de armazenamento e danos operacionais quando um problema aparece posteriormente. Também dá à equipe de instalação um ponto de partida claro, em vez de depender da memória.
Caso um cilindro tenha sido armazenado por um longo período, exposto às intempéries ou recebido com danos de transporte, envie as informações do modelo, fotografias, histórico de armazenamento e desenho de instalação antes de conectá-lo à máquina. Um fornecedor pode então ajudar a distinguir uma verificação normal de pré-instalação de uma condição que requer reparo ou substituição.
O melhor resultado de comissionamento começa antes do primeiro teste de pressão: proteja o cilindro, mantenha as portas limpas, verifique a instalação e registre o que encontrou
