Quando umcilindro hidráulicocomeça a vazar, a primeira resposta geralmente é solicitar uma vedação de reposição. Isso pode restaurar a máquina brevemente, mas não explica por que o selo original falhou. Se a haste estiver riscada, a ranhura estiver danificada ou a vedação tiver sido instalada incorretamente, uma nova vedação poderá falhar no mesmo local.
Antes de limpar as peças, registre o local do vazamento, condição de operação, direção do ciclo, temperatura do fluido e tempo desde o último reparo. Fotografe o vazamento externo e marque a orientação das peças removidas. Pequenos detalhes podem desaparecer durante a desmontagem.
Uma revisão de falhas deve distinguir evidências visíveis de suposições. Uma vedação danificada pode mostrar o que aconteceu na superfície de contato, mas pode não identificar a causa original por si só.
O fluido que aparece ao redor da haste na sobreposta geralmente direciona a atenção para a vedação da haste, limpador, guia, superfície da haste ou condição da sobreposta. Verifique se o vazamento aparece durante a extensão, retração, retenção em marcha lenta ou todas as três condições.
O fluido na junta da gaxeta pode estar relacionado a uma vedação estática, condição do fixador, superfície da junta ou problema de montagem. Não culpe automaticamente a vedação dinâmica da haste quando o fluido vier de uma interface estacionária.
Um cilindro pode perder a capacidade de retenção ou desviar sem óleo externo visível. As possíveis causas incluem danos na vedação do pistão, desgaste entre o pistão e o tubo, vazamento na válvula ou um problema no nível do sistema. É necessário um teste controlado antes de identificar o cilindro como a única causa.

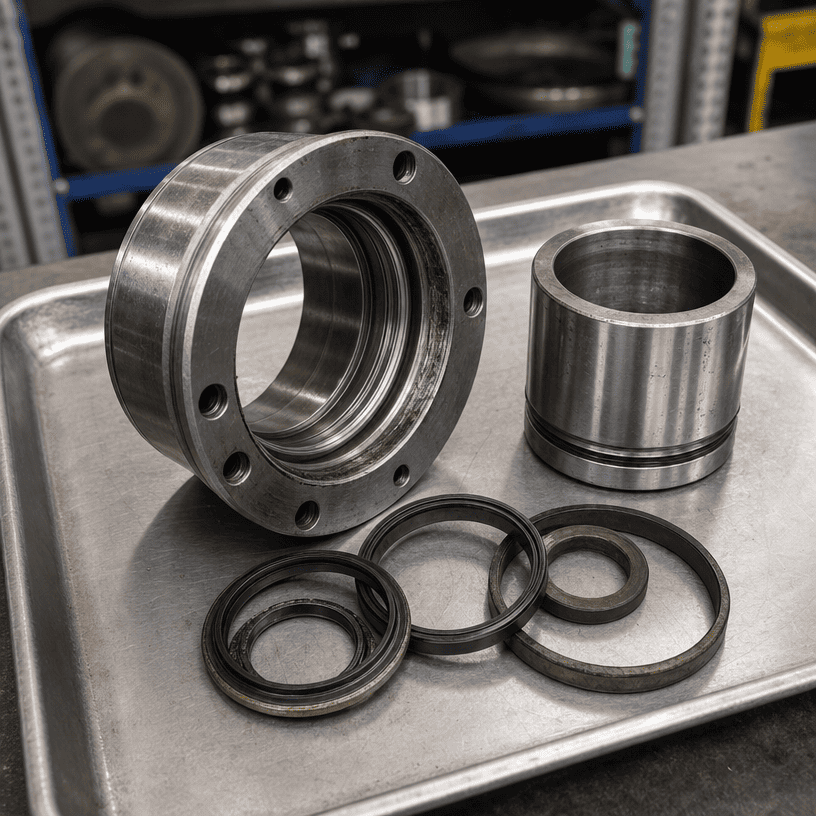

Mantenha os selos removidos na ordem e orientação em que saíram. Vedações de haste separadas, limpadores, anéis-guia, vedações de pistão e vedações estáticas. Use embalagens limpas e marque a extremidade da haste, o lado de pressão e a direção de instalação, quando conhecido.
Não estique desnecessariamente uma vedação de elastômero durante a remoção. Não corte a área exata que precisa ser inspecionada. Se um selo estiver fragmentado, guarde todas as peças recuperadas e anote se faltou material.
O objetivo desta etapa é simples: o selo deve permanecer como evidência e não se tornar uma peça sobressalente não rastreável em uma bancada suja.
Uma borda arredondada pode indicar contato deslizante prolongado, mas deve ser interpretada em conjunto com a condição da haste, lubrificação e histórico operacional. Uma aparência lisa por si só não prova pressão excessiva ou material incorreto.

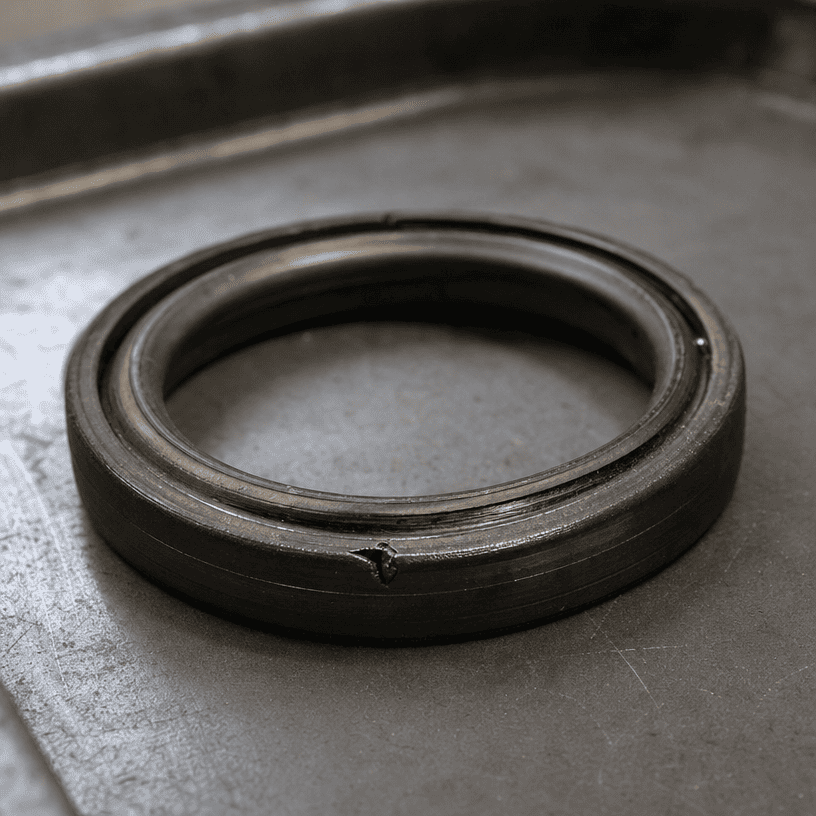

Um corte limpo pode indicar danos na instalação, uma aresta afiada, uma rosca ou rasgo de chaveta cruzando a vedação ou um objeto estranho introduzido durante a montagem. Inspecione o caminho utilizado para instalar a vedação em vez de substituí-la sem verificar a geometria de entrada.
Uma vedação que foi forçada para dentro de uma folga pode apresentar uma borda fina puxada, uma seção comprimida ou falta de material. Os possíveis contribuintes incluem folga excessiva, condições de pressão, ranhuras danificadas, orientação incorreta da vedação ou perfil de vedação incompatível.
O endurecimento ou fissuras podem estar associados à exposição à temperatura, envelhecimento, incompatibilidade química ou armazenamento inadequado. Confirme o fluido, o histórico de temperatura e as condições de armazenamento antes de selecionar um composto de substituição.
Uma vedação inchada pode indicar incompatibilidade de fluidos, contaminação ou exposição à temperatura. O diagnóstico correto requer o material original da vedação, a especificação do fluido e o histórico operacional. Não identifique o composto apenas pela aparência.
Partículas pressionadas na borda de vedação podem criar um caminho de vazamento e arranhar a superfície de contato. Inspecione a haste, o tubo, o limpador, a limpeza do fluido e a área de montagem. Substituir a vedação sem remover a fonte das partículas deixa o mecanismo de falha no lugar.
Verifique a haste quanto a marcas longitudinais, corrosão, corrosão, danos ao cromo, amassados e uma faixa polida onde a vedação passa. Passe um pano limpo sobre a superfície somente após seguir os procedimentos de segurança do local; uma aresta áspera pode danificar o pano e o inspetor.
Uma haste pode parecer brilhante e ainda assim ter um defeito que corta a borda da vedação. A inspeção visual deve ser apoiada por medições adequadas quando a aplicação for crítica ou quando o dano superficial for difícil de avaliar.
Inspecione o furo da gaxeta, a superfície da guia e as ranhuras da vedação quanto a rebarbas, desgaste, arranhões e distorções. A guia controla a posição da haste; se estiver desgastado, a vedação poderá ser forçada a acomodar movimentos que não foi projetada para absorver.
Para vazamento interno ou retenção instável, inspecione o tubo, a vedação do pistão e as superfícies de desgaste. Procure marcas, faixas de contato incomuns e danos concentrados em um lado. Esses sinais podem indicar problemas de alinhamento ou carregamento, mas a conclusão deve ser baseada na montagem completa.
| Evidência | Possível direção para investigação |
|---|---|
| Um corte acentuado no caminho de instalação | Rebarba, rosca, rasgo de chaveta ou ferramenta de instalação inadequada |
| Danos em toda a circunferência de vedação | Ajuste, pressão, folga, material ou condição operacional |
| Faixa de desgaste unilateral | Desgaste da guia, alinhamento, deflexão da haste ou contato irregular |
| Trilhas de partículas perto da borda | Desempenho do limpador, limpeza de fluidos ou contaminação do conjunto |
| Material endurecido ou rachado | Temperatura, envelhecimento, armazenamento ou compatibilidade de fluidos |
| Falha repetida na mesma posição de curso | Defeito na superfície da haste ou tubo em local fixo |
Estas são orientações de investigação, não diagnósticos automáticos. Um padrão de vedação deve ser comparado com o desenho do cilindro, dados de fluido e histórico operacional.
Uma vedação de substituição pode falhar precocemente quando a causa original permanece na máquina. Exemplos comuns incluem:
- Instalar uma vedação sobre uma rosca ou rasgo de chaveta desprotegido
- Deixar uma rebarba na ranhura ou na glândula
- Reutilizar uma guia ou limpador danificado
- Ignorar uma haste marcada ou corroída
- Selecionar uma vedação sem verificar a compatibilidade de fluido e temperatura
- Colocar a vedação na orientação errada
- Permitir a entrada de sujeira em um cilindro aberto durante a montagem
- Retornando o cilindro para um arranjo de montagem desalinhado
Um reparo deve abordar a vedação danificada e a superfície ou condição de montagem que atuou sobre ela.
Um reparo somente com vedação pode ser razoável quando as superfícies de contato, ranhuras, guia e tubo estão dentro das condições exigidas e a falha pode ser atribuída a um problema de instalação substituível.
Uma revisão mais ampla do cilindro é mais apropriada quando a haste está profundamente marcada, a guia está desgastada, a sobreposta está danificada, o tubo apresenta desgaste anormal, o vazamento interno continua ou a mesma falha retorna após a montagem correta.
A decisão deve ser baseada na inspeção e no custo da repetição do tempo de inatividade, e não apenas no preço de um kit de vedação.
Para uma análise de substituição ou falha, forneça:
- Desenho do cilindro ou medidas dimensionais claras
- Furo, diâmetro da haste e curso
- Dimensões de montagem e informações de porta
- Fotografias do cilindro completo e peças danificadas
- Posição e orientação do selo
- Tipo de fluido e faixa de temperatura operacional
- Informações sobre pressão e ciclo, quando disponíveis
- Descrição de quando ocorre o vazamento
- Histórico de substituições de vedações anteriores
- Estado da haste, guia, bucim e tubo
Evidências claras ajudam a separar uma solicitação de substituição dimensional de uma revisão da causa raiz.
Uma vedação hidráulica com falha é um registro de contato entre a vedação, suas superfícies de contato e o ambiente operacional. Preserve as peças, identifique sua orientação, inspecione a haste e a guia, confirme as condições do fluido e da temperatura e separe as evidências visíveis das suposições.
Para uma substituição OEM ou revisão técnica, forneça as dimensões do cilindro juntamente com fotografias e histórico de falhas. Uma solução confiável começa com a compreensão do motivo pelo qual o selo falhou, e não simplesmente com a instalação de outro.
