Desgaste do pino de montagem do cilindro hidráulico e da bucha: um guia de inspeção de campo

● 2026-09-09 ● - ● Deixe-me uma mensagem

A cilindro hidráulicopode desenvolver movimento instável, carga irregular ou danos repetidos na vedação, mesmo quando o circuito hidráulico parece normal. A causa pode estar no hardware de montagem: um pino desgastado, um orifício de manilha alargado, uma bucha solta ou uma instalação que não está mais alinhada através do arco de trabalho completo.

Este guia explica como as equipes de manutenção e os compradores OEM podem inspecionar os pontos de montagem do cilindro antes de solicitar um kit de reparo ou um cilindro de reposição. O foco é a conexão mecânica entre o cilindro e a máquina, não um diagnóstico geral de pressão hidráulica ou vazão.


I. Por que a conexão de montagem merece sua própria inspeção

Um cilindro não funciona isoladamente. Sua haste e cilindro são conectados à máquina por meio de pinos, manilhas, talões, munhões, suportes ou outros recursos de montagem. Essas peças transferem a força de trabalho enquanto permitem que o cilindro se mova através do arco projetado.

Quando a conexão se desgasta, o cilindro pode não permanecer mais na linha central pretendida. A máquina pode então aplicar movimento e contato adicionais na haste, bucim, guia, tubo ou suporte de montagem. Uma nova vedação ou um novo cilindro poderá não resolver o problema se a conexão desgastada do lado da máquina permanecer em serviço.

O guia de segurança do cilindro da Parker afirma que a haste e seu componente correspondente da máquina devem ser verificados quanto ao alinhamento adequado nas posições estendida e retraída. Ele também recomenda que os cilindros montados na manilha girem em ambas as extremidades com as linhas centrais do pino paralelas e que o cilindro seja verificado através de seu arco de trabalho quanto a interferências. Estes são princípios de instalação e segurança; os limites finais devem vir do fabricante do cilindro e da máquina.


II. Os principais locais de desgaste

hydraulic cylinder

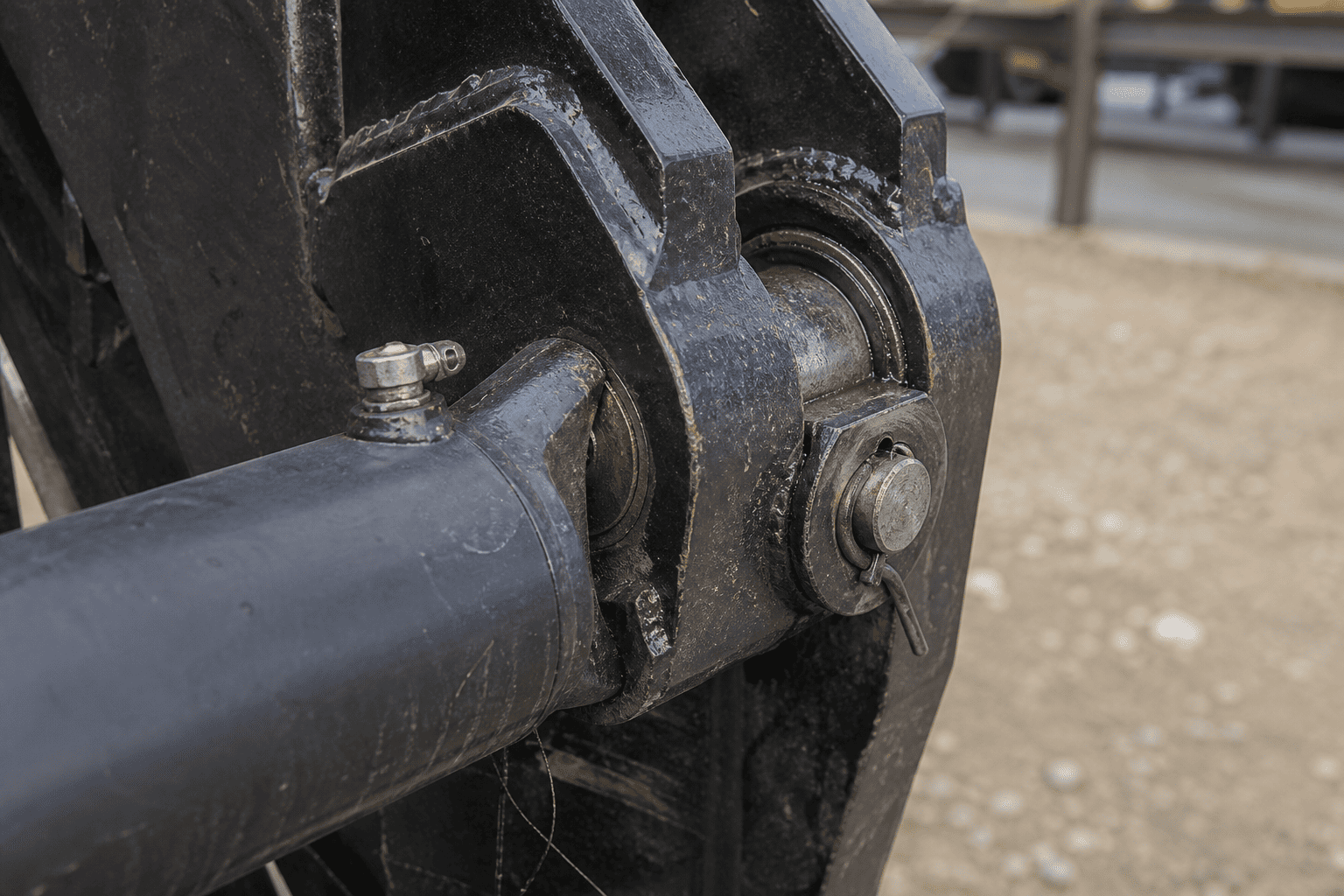

2.1 Pino de montagem

Inspecione o pino quanto a arranhões, ranhuras, corrosão, pontos planos e uma faixa de desgaste concentrada em um lado. Um pino que não possui mais uma superfície de apoio redonda e estável pode permitir que o olhal do cilindro se mova antes que o membro da máquina responda.

Não julgue o pino apenas pelo fato de ele ainda poder ser removido. Um pino pode permanecer no lugar enquanto sua superfície de trabalho, recurso de retenção ou encaixe na bucha já estiver deteriorado.

2.2 Bucha ou bucha de rolamento

Uma bucha pode desgastar-se internamente, afrouxar em seu alojamento ou ser danificada durante a instalação. Verifique o movimento entre a bucha e o olhal ou suporte do cilindro, e não apenas o movimento entre o pino e a bucha.

Se a bucha for do tipo livre de manutenção, siga as instruções de instalação do fabricante do equipamento. Não adicione graxa nem altere o tratamento de superfície, a menos que o projeto especificado permita.

2.3 Olhal do cilindro e orifício da manilha

O olhal do cilindro ou manilha pode tornar-se alargado, cônico ou oval após movimento prolongado com um pino solto. Isso geralmente é chamado de buraco em forma de ovo. A substituição apenas do pino pode reduzir temporariamente a folga visível, deixando o caminho da carga desalinhado.

Meça o furo em mais de uma direção e em mais de um local. Uma forma visual redonda não é evidência suficiente para uma decisão crítica de reparo.

2.4 Retentores, arruelas e faces de suporte

Uma arruela faltando, um retentor solto, um anel elástico danificado, uma placa de retenção desgastada ou um suporte distorcido podem permitir que o pino se mova lateralmente. Verifique o arranjo de retenção completo e o estado das faces do braquete que controlam a posição lateral.

Um cilindro de substituição não deve ser instalado em um suporte que não consiga segurar o pino na posição projetada.


III. Uma sequência de inspeção segura

A sequência a seguir é um guia de planejamento de campo. Os procedimentos de bloqueio, bloqueio e energia armazenada do fabricante da máquina têm prioridade.

Passo 1: Torne a máquina segura

Isole a energia hidráulica, fixe a estrutura elevada ou suspensa com um suporte mecânico adequado e evite movimentos inesperados. Um cilindro hidráulico não deve ser tratado como o único suporte para uma carga levantada durante a inspeção.

Passo 2: Registre o sintoma operacional

Antes da desmontagem, observe quando o problema aparece:

  1. No início da extensão ou retração
  2. Perto de uma extremidade do curso
  3. Somente quando a máquina muda de direção
  4. Somente sob carga de trabalho
  5. Com movimento visível em um pino de montagem
  6. Juntamente com danos na vedação da haste, guia ou sobreposta

O sintoma ajuda a separar um problema de montagem de um problema de controle puramente hidráulico, embora não substitua a medição.

Passo 3: Inspecione sem remover o pino primeiro

Procure por retentores deslocados, faixas de contato polidas, marcas de atrito, pó de ferrugem, soldas rachadas, movimento do suporte e um pino que não está mais centralizado. Marque a posição relativa do pino, arruela e suporte se houver suspeita de movimento.

Não use um dedo para verificar um ponto de esmagamento nem coloque as mãos entre o olhal do cilindro e a manilha.

Passo 4: Remova e limpe a conexão

Após a fixação da máquina, remova o pino conforme procedimento do equipamento. Limpe o pino, a bucha, o olhal do cilindro e as superfícies do suporte com um método compatível com os materiais dos componentes e as regras do local.

Mantenha as peças removidas juntas e identifique sua localização original. Um pino de uma extremidade de um cilindro não deve ser misturado com um pino de outra posição antes que os registros de inspeção sejam concluídos.

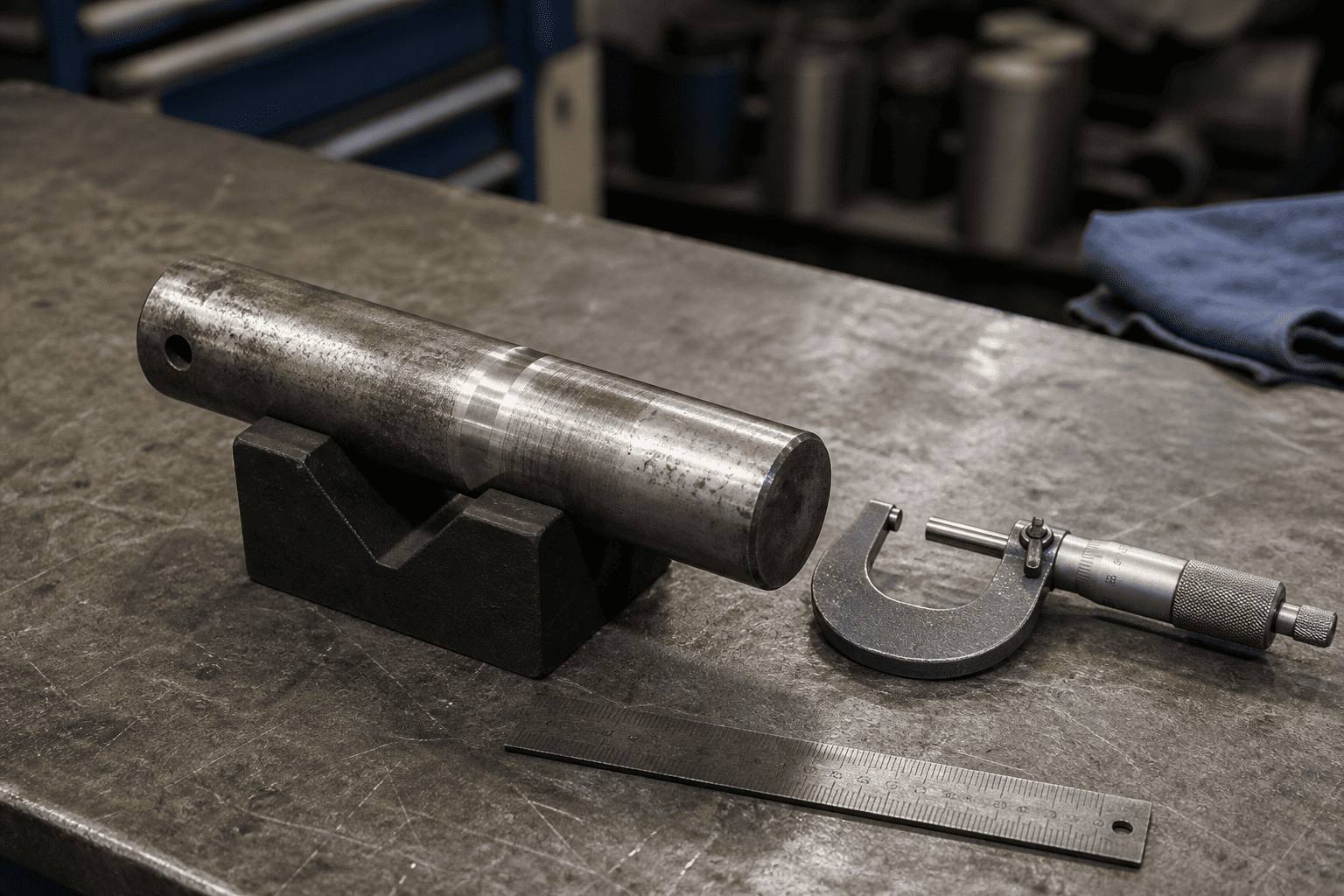

Passo 5: Meça as peças

Registre o diâmetro nominal do pino, o diâmetro real do pino em vários pontos, o diâmetro interno da bucha, o diâmetro externo da bucha quando relevante, e a condição do olhal do cilindro e do furo da manilha.

hydraulic cylinders

Verifique também:

  • Redondeza do furo em pelo menos dois eixos
  • Afunilar de um lado ao outro do furo
  • Folga entre pino e bucha
  • Folga entre a bucha e o alojamento
  • Largura do colchete e paralelismo
  • Espessura do retentor e da arruela
  • Posição das passagens de graxa, se o projeto as utilizar

Não invente um limite de desgaste universal. Use o desenho do equipamento, as especificações do fabricante do cilindro ou um padrão de reparo aprovado para a decisão final de aceitação/rejeição.

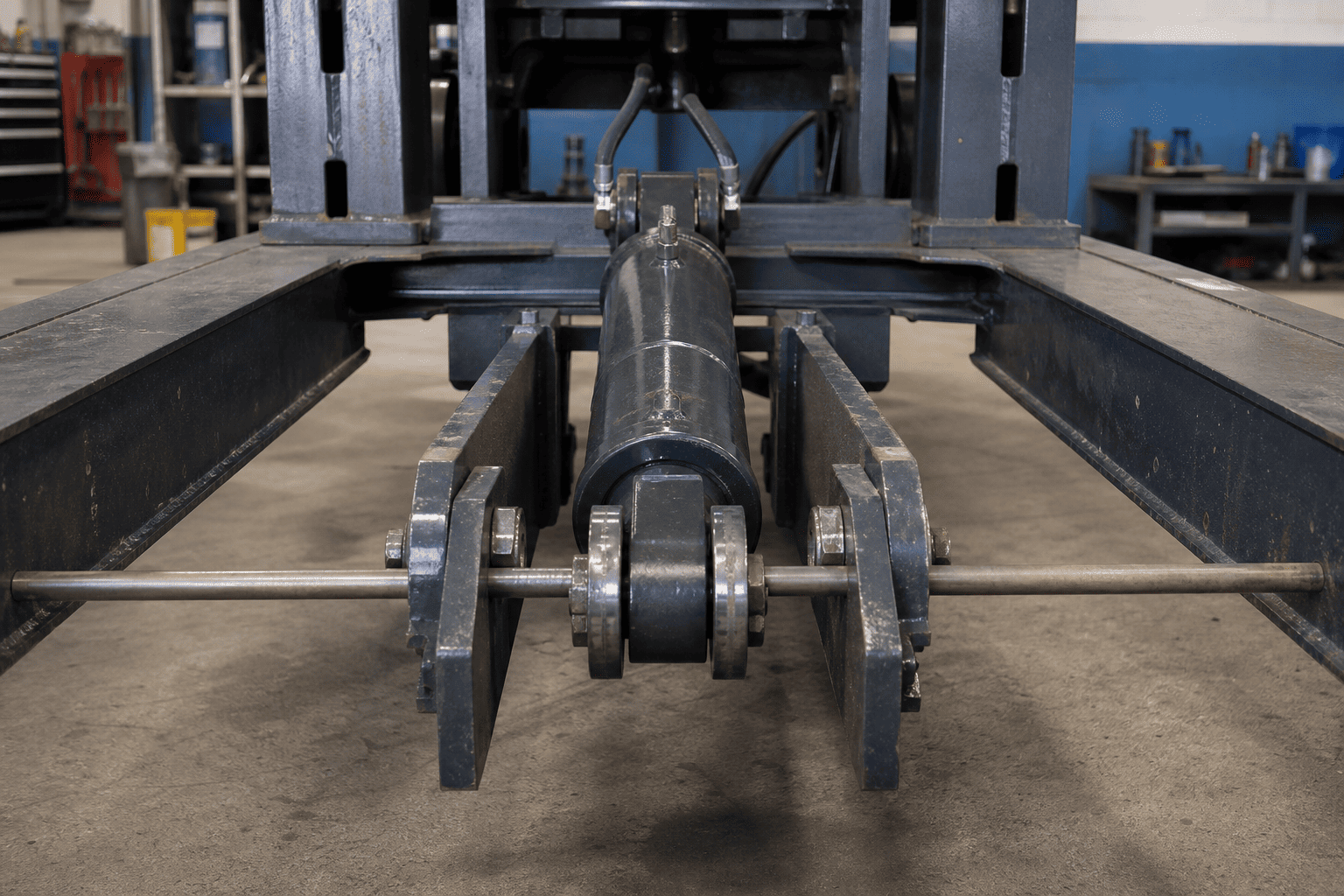

Passo 6: Verifique o alinhamento através do arco completo

Verifique novamente a geometria da máquina nas posições retraída e estendida ou nas posições finais reais permitidas pelo procedimento de manutenção segura. O cilindro não deve ser forçado para a posição puxando-o, forçando-o ou pressurizando-o.

hydraulic cylinder

Confirme se as linhas centrais dos dois pinos de montagem permanecem paralelas onde o projeto de montagem requer rotação paralela. Verifique se há contato com suportes, proteções, mangueiras, membros da estrutura e outras peças móveis.


4. Como ler evidências comuns

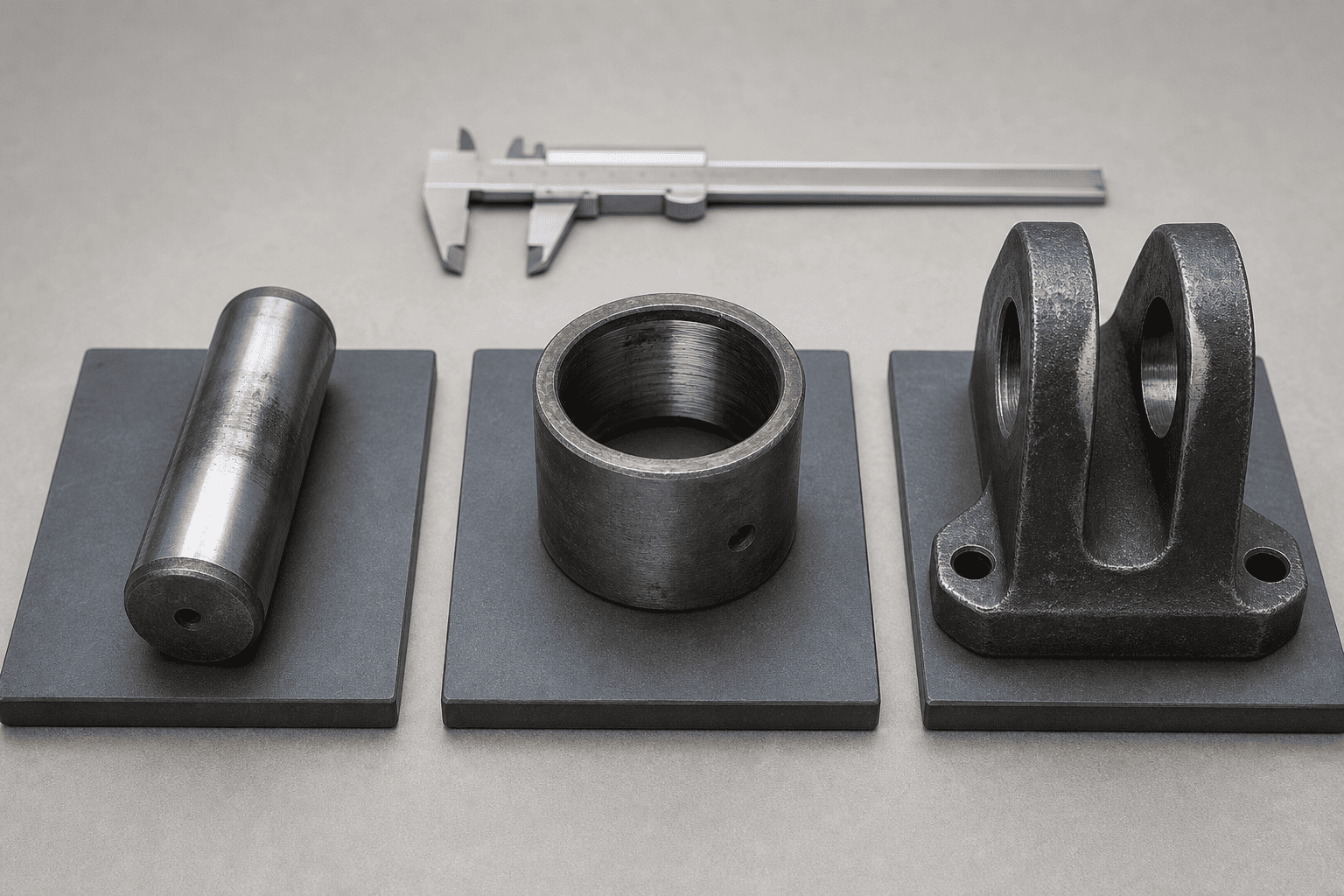

hydraulic cylinder mounting pin and bushing wear inspection on an industrial clevis

# Observação Causa provável/indicação
1 O alfinete tem uma faixa polida de um lado Contato irregular, mudança de alinhamento ou movimento do suporte
2 O pino é menor na zona de trabalho Desgaste do pino, retenção inadequada ou movimento sob carga
3 A bucha gira em seu alojamento Ajuste solto, caixa danificada ou instalação incorreta
4 O orifício da manilha é oval ou cônico Operação continuada com folga ou pino solto
5 Poeira de ferrugem ou detritos metálicos finos estão presentes Fretting, corrosão, proteção insuficiente ou movimento relativo
6 O retentor está dobrado ou afrouxa repetidamente Caminhada do pino, movimento do suporte ou disposição de retenção incorreta
7 A guia da haste ou sobreposta apresenta desgaste unilateral Verifique o alinhamento da máquina e a geometria de montagem antes de substituir as vedações
8 O desgaste aparece apenas perto de uma extremidade do curso Geometria da posição final, interferência ou alteração do caminho da carga

Estas observações são pontos de partida para inspeção e não diagnósticos automáticos. Um pino desgastado pode ser o efeito de um problema de alinhamento maior, e não a causa original.


V. Reparar o ponto de montagem ou substituir o cilindro?

5.1 Substitua o pino somente quando a geometria circundante estiver correta

Um reparo somente do pino pode ser apropriado quando o pino está desgastado, mas a bucha, o olhal, a manilha, o suporte e o sistema de retenção permanecem dentro dos limites dimensionais aprovados. O novo pino deve corresponder ao diâmetro, comprimento, material e disposição de retenção corretos.

5.2 Substitua a bucha quando o alojamento e o olhal puderem ser reparados

A substituição da bucha requer ajuste, orientação e método de instalação corretos. Confirme se a bucha de substituição está lubrificada, funciona a seco ou foi projetada para uma condição de superfície específica. Pressionar uma bucha em um alojamento danificado ou desalinhado pode reproduzir o problema original.

5.3 Reparar ou retrabalhar um furo ampliado sob controle de engenharia

Um olhal de cilindro oval ou furo de manilha pode exigir um método de reparo aprovado, como usinagem, uma luva de reparo ou substituição do componente afetado. Não solde, perfure ou modifique um recurso de montagem de suporte de carga sem aprovação de engenharia e um procedimento de reparo documentado.

5.4 Substitua o cilindro quando seu recurso de montagem estiver danificado ou o ajuste não for mais controlado

Se o olhal do cilindro, a manilha, o munhão ou o bloco de montagem estiverem rachados, permanentemente deformados ou fora dos limites dimensionais aprovados, um cilindro de substituição ou reparo de engenharia poderá ser necessário. A substituição deve ser compatível com a geometria da máquina e não selecionada apenas por furo ou curso.


VI. Dados a serem coletados antes de solicitar um cilindro de substituição

Uma consulta sobre desgaste de montagem é muito mais fácil de revisar quando inclui dados reais de instalação. Enviar:

  • Fotos de ambas as extremidades de montagem do cilindro
  • Fotos do pino, bucha e suporte desgastados
  • Diâmetro do pino, comprimento do pino e largura útil do rolamento
  • Largura da manilha ou suporte
  • Distâncias entre pinos fechadas e estendidas
  • Furo do cilindro, diâmetro da haste e curso, se conhecido
  • Tipo de porta, localização da porta e direção da mangueira
  • Retentor, arruela ou arranjo de travamento
  • Marca, modelo e aplicação da máquina
  • Sintoma operacional e a posição onde ocorre
  • Desenho existente, número de peça ou informações de placa de identificação
  • Medições do cilindro antigo e dos suportes adjacentes

Para cilindros pino a pino, as dimensões do centro do pino fechado e estendido são especialmente importantes. Uma substituição que corresponda à conexão hidráulica, mas altere a geometria de montagem, pode criar uma nova interferência ou problema de alinhamento.


VII. Verificações de instalação após o reparo

Antes de retornar a máquina à operação normal:

1. Confirme se o pino e a bucha são as peças especificadas para a montagem.

2. Verifique se o pino está totalmente encaixado e preso corretamente.

3. Verifique se o cilindro gira sem emperrar em ambas as extremidades.

4. Confirme se a haste e o membro da máquina permanecem alinhados ao longo do curso permitido.

5. Verifique o roteamento da mangueira e a folga da porta durante o movimento.

6. Opere a máquina com baixo risco e baixa velocidade de acordo com o procedimento do equipamento.

7. Pare se o cilindro emperrar, o suporte se deslocar, o pino se mover ou a haste entrar em contato com peças próximas.

8. Registre as medições finais e as peças de reparo para manutenção futura.

As orientações de segurança da Parker também enfatizam que o alinhamento inadequado pode resultar em desgaste excessivo da sobreposta da haste e do furo do cilindro. É por isso que a verificação da instalação deve ser concluída após o reparo, e não apenas antes da remoção das peças antigas.


VIII. O que esta inspeção pode evitar

Uma inspeção de montagem controlada pode ajudar a evitar diversas falhas repetidas e dispendiosas:

  1. Um novo cilindro instalado em um furo ampliado no lado da máquina
  2. Danos repetidos na vedação da haste ou na guia causados ​​por desalinhamento
  3. Movimento do pino que danifica uma manilha ou suporte
  4. Interferência da mangueira ou da proteção perto do final do curso
  5. Carga irregular causada por um cilindro que não pode girar livremente
  6. Uma substituição de emergência solicitada sem as dimensões corretas do centro do pino

O objetivo não é substituir automaticamente todas as peças desgastadas. Serve para identificar o caminho de carga real e restaurar a geometria de montagem que o cilindro foi projetado para seguir.


IX. Como o HCIC oferece suporte a consultas de substituição e cilindros personalizados

A HCIC pode revisar os requisitos de cilindros hidráulicos personalizados e de substituição a partir dos dados reais da instalação: dimensões de montagem, disposição dos pinos, curso, informações sobre furo e haste, configuração da porta, aplicação e desenhos disponíveis. Para pontos de montagem desgastados, inclua fotos e medidas dos suportes do lado da máquina para que a revisão do orçamento cubra a montagem e também a conexão hidráulica.


X. Conclusão

Cilindro hidráulicoo desgaste do pino de montagem e da bucha é um problema de montagem mecânica que pode se tornar um problema de confiabilidade hidráulica. Inspecione o pino, a bucha, o olhal do cilindro, a manilha, as ferragens de retenção e o arco de trabalho completo juntos. Registre as medições antes de encomendar peças e não use um cilindro novo para compensar uma estrutura da máquina danificada ou desalinhada.

Se você precisar de uma substituição OEM ou de um cilindro hidráulico pino a pino personalizado, envie ao HCIC as dimensões do cilindro antigo, distâncias entre pinos fechadas e estendidas, medidas de pino e manilha, informações de porta, fotos e detalhes de aplicação. Um pacote completo de dados oferece à equipe de engenharia uma base melhor para confirmar a instalação antes da produção.
