Você tem um cilindro morto em uma máquina. A máquina está desligada. Você precisa de um substituto, rápido.
Encomende sem medir e você aposta: o novo cilindro tem o diâmetro correto, mas o curso errado – ele chega ao fundo antes de o trabalho ser concluído. Ou os olhos dos alfinetes são um quarto de polegada pequenos demais. Ou as portas são do thread errado. A máquina fica parada por mais duas semanas enquanto a peça errada volta.
Uma medição cuidadosa leva quarenta minutos. Transforma "Acho que é deste tamanho" em um desenho a partir do qual uma fábrica pode construir. Cada hora que você gasta medindo é uma hora que você não gasta esperando por uma substituição que não cabe.
Este guia cobre as seis medidas necessárias: furo, haste, curso, comprimento total, montagem e portas.
- Paquímetros (um paquímetro digital barato de 6 polegadas é adequado)
- Uma fita métrica ou régua de aço
- Uma caneta e papel (ou seu telefone)
- Uma câmera
- Pano limpo – limpe a haste e as portas antes de medir
Nada exótico. O chão de fábrica tem tudo isso.
O furo é o diâmetro interno do cano – a parte em que o pistão desliza. Ele decide a força do cilindro.
Área do pistão = π × (diâmetro interno/2)²
Dois exemplos para mostrar por que isso é importante:
- Furo de 3" a 2.000 PSI → 14.137 libras de força de impulso
- Furo de 4" a 2.000 PSI → 25.133 libras de força de impulso
Mesma pressão, 78% mais força. É por isso que o furo é o primeiro número que uma fábrica pede.
Como medir:Se o cilindro for desmontado, calibre diretamente o interior do cano. Se ainda estiver montado, não force - o furo geralmente está estampado no cano ou na placa de dados. Procure uma estampa como “3.00 BORE” ou um número de modelo. Envie-nos uma foto de qualquer carimbo; podemos ler o diâmetro do modelo.

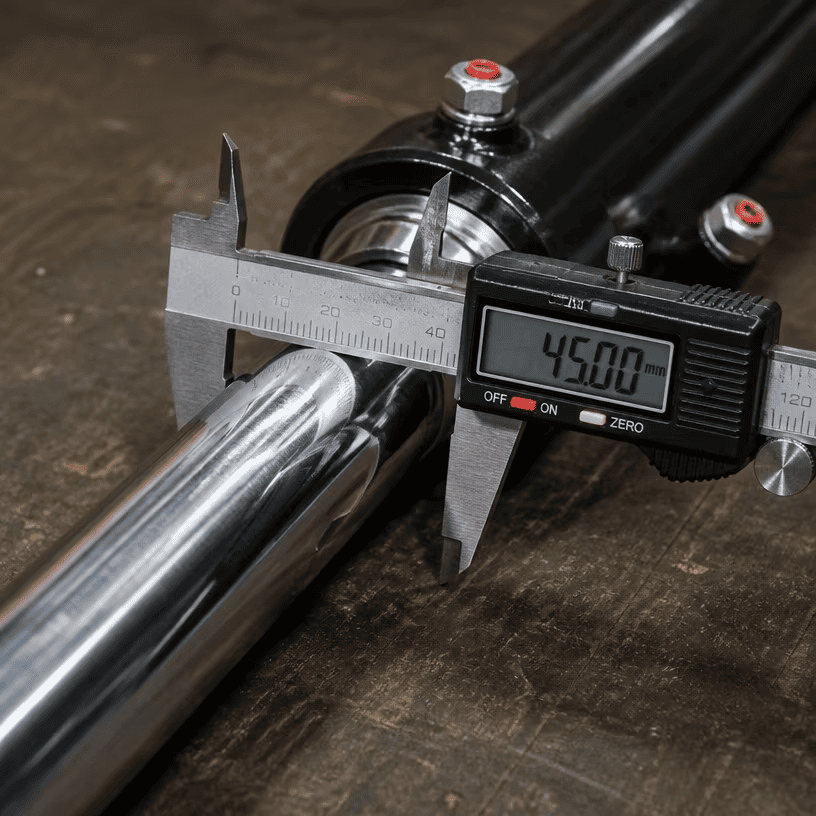

O diâmetro da haste é importante por dois motivos: resistência e ajuste da vedação.
Como medir:Calibre a haste onde ela estiver limpa – perto da sobreposta, e não na ponta, onde ela pode estar desgastada. Limpe primeiro. Uma haste empoeirada é maior do que é.
Verifique se há desgaste. Se a haste apresentar marcas fortes, corrosão ou um degrau desgastado no local onde a vedação passa, informe isso em sua consulta. Uma haste desgastada significa que a máquina pode ter um problema de desalinhamento – o novo cilindro se desgastará da mesma forma se a causa não for corrigida.

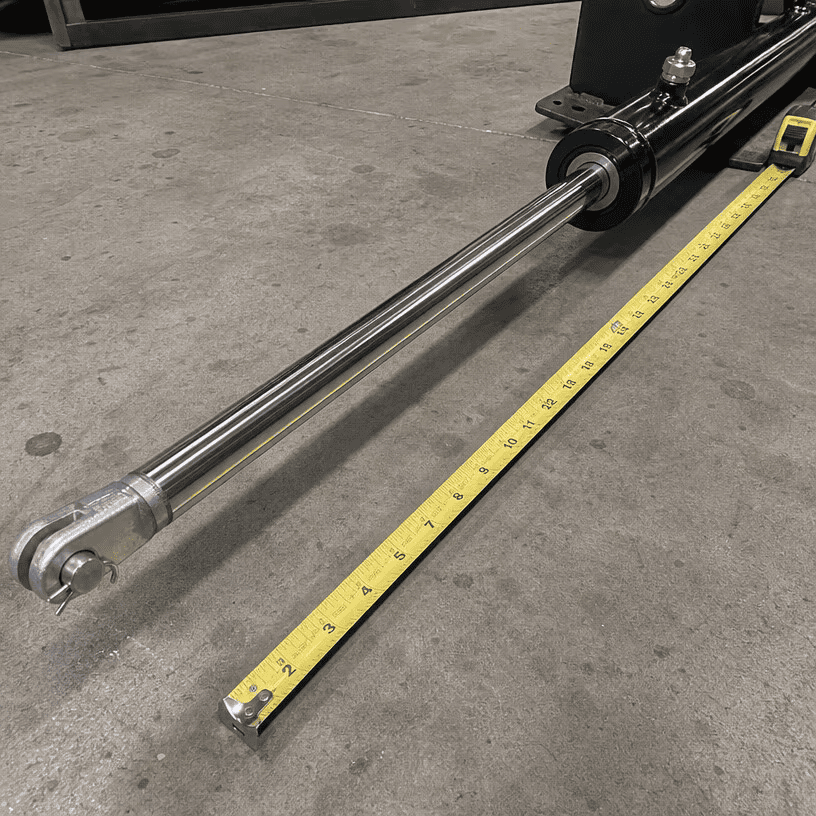

O curso é a distância que a haste percorre, desde totalmente retraída até totalmente estendida. É aqui que ocorre a maioria dos erros de medição.
O caminho errado:Adivinhar pela haste exposta quando o cilindro está fora da máquina.
1. Meça o cilindro totalmente retraído – ponta a ponta, centro do pino ao centro do pino. Chame isso de R.
2. Meça o cilindro totalmente estendido – ponta a ponta, centro de pino com centro de pino. Chame isso de E.
3. Curso = E − R (para um cilindro padrão, o curso da haste é igual à diferença no comprimento total entre estendido e retraído).
Exemplo: retraído 24 polegadas, estendido 60 polegadas → traçado 36 polegadas.
Se o cilindro estiver na máquina, você poderá medir o curso no lugar: marque a haste na sobreposta, estenda-a totalmente, meça a haste exposta - esse comprimento exposto é o curso.
Nunca misture unidades. Meça tudo em polegadas ou tudo em milímetros. Um cilindro citado com curso de 36" e curso de 900 mm não é o mesmo cilindro.

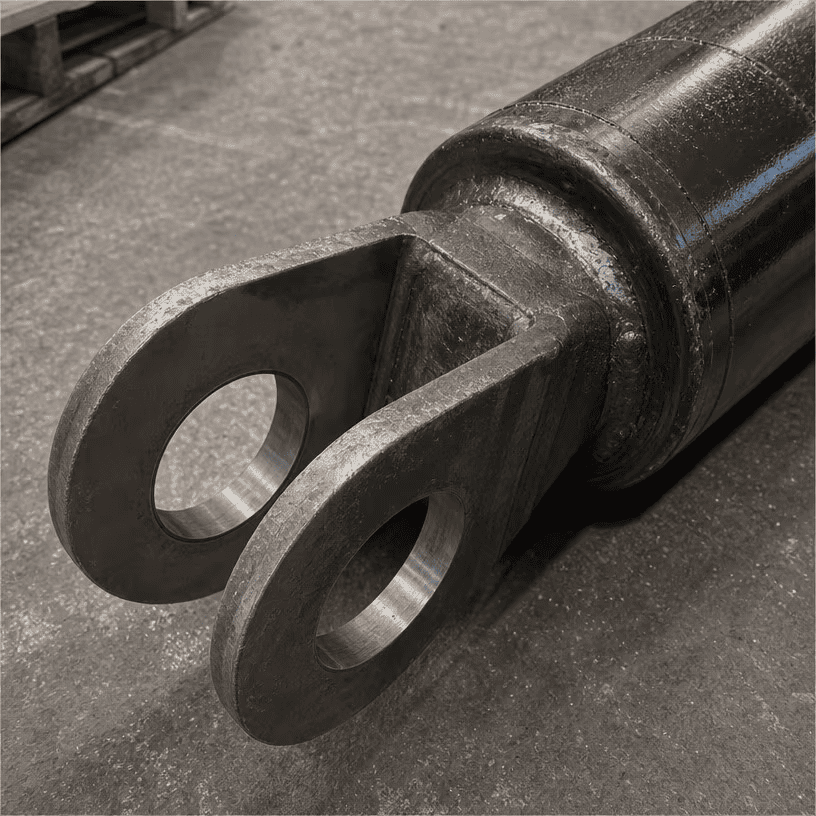

A montagem é como o cilindro se fixa à máquina. Esta é a segunda fonte mais comum de pedidos errados.
Olho do alfinete (manilha): Meça o diâmetro do orifício do alfinete e a largura entre as orelhas. Observe também a distância do centro do furo do pino até a extremidade do cano/haste – as fábricas constroem a partir dessas dimensões.
Tubo cruzado: Meça o diâmetro externo do tubo e a distância entre as extremidades do tubo.
Flange ou munhão: Observe o padrão do furo do parafuso, o tamanho do parafuso e a espessura do flange. Para munhões, o diâmetro do pino e a posição do munhão ao longo do cano.
Mais importante: os centros dos pinos. Ao fornecer comprimentos gerais (retraídos e estendidos), atribua-lhes o centro do pino ao centro do pino - essa é a dimensão que a máquina realmente vê. Medir na parte externa dos olhos aumenta a espessura do olho do alfinete duas vezes e sua substituição será muito longa.

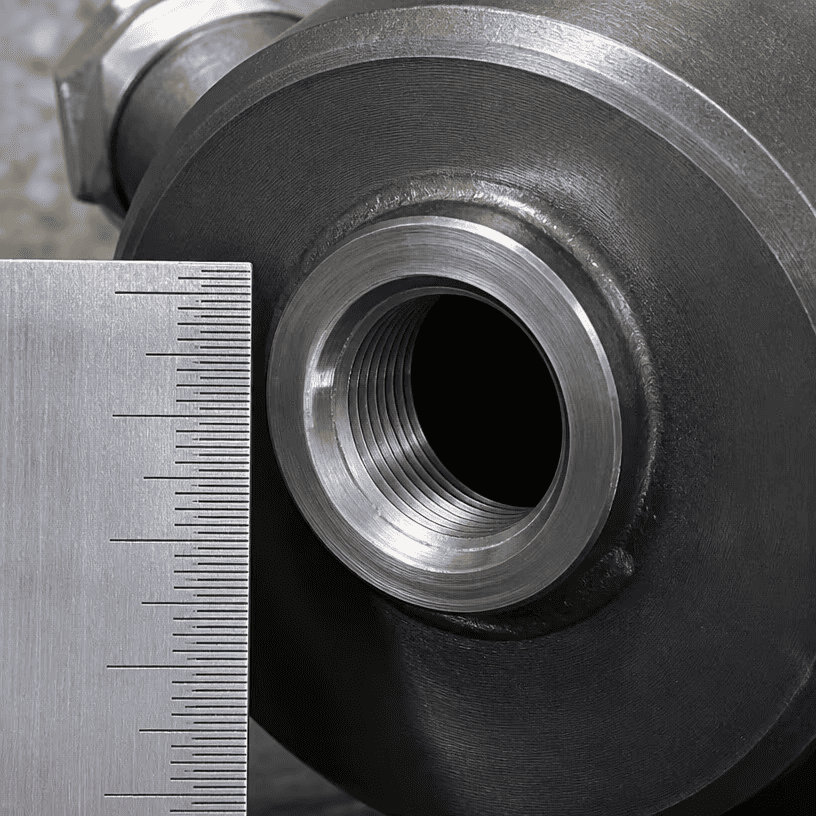

As portas são onde as mangueiras se conectam. Pegue o fio errado e nada cabe.
Quatro padrões comuns: SAE (roscas UNF), NPT (tubo cônico), BSP (paralelo britânico) e métrico.
Como medir: Calibre o diâmetro da porta e conte as roscas acima de uma polegada (para polegadas) ou 10 mm (para sistema métrico). Comparar
| Fio | Tamanho típico em cilindros | Notas |
|---|---|---|
| Anel de vedação SAE (estilo JIC) | #6, #8, #10 | Reto, o anel de vedação veda a face |
| TNP | 1/4", 3/8", 1/2" | Cônico, vedações nas roscas |
| BSPP/BSPT | 1/4", 3/8", 1/2" | Padrão britânico paralelo ou cônico |
| Métrica | M18×1,5, M22×1,5 | Roscas métricas retas |
Não tenho certeza? Fotorafe a porta com uma régua ao lado e envie a foto. Identificamos o tópico na imagem – mais rápido e seguro do que adivinhar.
1. Medição errada do curso – adivinhar em vez de medir comprimentos retraídos e estendidos.
2. Medir o comprimento total até a parte externa dos olhos – sempre use o pino central no centro.
3. Mistura de polegadas e milímetros – um cilindro citado em dois sistemas de unidades.
4. Medição de uma haste desgastada – a haste é mais fina onde está desgastada; limpe-o e meça na extremidade da sobreposta.
5. Esquecer os diâmetros dos pinos – o furo está correto, os furos de montagem estão errados e o cilindro não fixa.
6. Sem fotos – uma foto do cilindro, da placa de dados, da montagem e das portas responde metade das perguntas antes mesmo de você enviar os números.
Preencha e envie com sua consulta:
| Medição | Valor | Unidade (pol/mm) |
|---|---|---|
| Furo | ||
| Diâmetro da haste | ||
| AVC | ||
| Comprimento retraído (pino centro a pino centro) | ||
| Comprimento estendido (pino centro a pino centro) | ||
| Tipo de montagem (olho de pino / manilha / tubo cruzado / flange / munhão) | ||
| Diâmetro do furo do pino (se for o olho do pino) | ||
| Rosca de porta (SAE/NPT/BSP/métrica) | ||
| Tamanho da porta | ||
| Fotos anexadas? (cilindro, placa de dados, montagem, portas) |
Envie a planilha, mais:
1. Fotos do cilindro – vista lateral, extremidades de montagem, portas, placa de dados
2. Qualquer carimbo ou número de peça no cano
3. A marca e modelo da máquina, se conhecido
Construímos peças de reposição a partir de suas medidas ou cruzamos o número da peça com nosso catálogo – o que for mais rápido para você obter o cilindro certo. Se algo em suas medidas não corresponder, nossos engenheiros perguntarão antes de cortarmos o aço. Nós não adivinhamos.
Jinan Huachen Industrial Co., Ltd. Fundada em 1998. Jinan, Shandong, China. Três fábricas. Mais de 300 funcionários. Mais de 25 engenheiros. Exporta para mais de 50 países. Construímos cilindros hidráulicos e unidades de potência - telescópicos, tirantes, soldados, caminhões de lixo, reboques basculantes e substituições personalizadas construídas de acordo com suas medidas. ISO 9001:2015. Afiação interna, tratamento QPQ e testes de pressão.
David Song - Departamento de Exportação
- WhatsApp / Telefone: +86 153 7619 8599
- E-mail: davidsong@mail.huachen.cc
- Site: http://jnhcic.com/
- Endereço: Edifício A9, Yinfeng International Biology City, No. 1177 Chunlan Road, zona de alta tecnologia, cidade de Jinan, província de Shandong, China
Envie sua planilha e fotos. Respondemos com verificação de montagem e orçamento em até 24 horas nos dias úteis.
