Guia popular de seleção de cilindros hidráulicos de alta demanda

I. Prefácio: ComumCilindro HidráulicoErros de seleção cometidos por compradores estrangeiros

1.1 Problemas Reais Causados ​​pela Seleção Errada do Cilindro

Compradores na América do Norte, Europa e Austrália geralmente selecionam cilindros apenas pelo comprimento e espessura do cano, ignorando a correspondência entre as condições de trabalho.

Muitos instalam cilindros de direção em tratores e reboques basculantes. O trabalho contínuo e irregular afrouxa os tirantes e dobra as hastes do pistão rapidamente. Cilindros de manilha soldados finos baratos quebram sob carga pesada, provocando interrupção da produção e custos extras de manutenção.

Quatro estilos de cilindro cobrem mais de 90% de pedidos globais de substituição e OEM. Este guia classifica os modelos mais vendidos com referências práticas de seleção para funcionários de compras e atacadistas de peças.

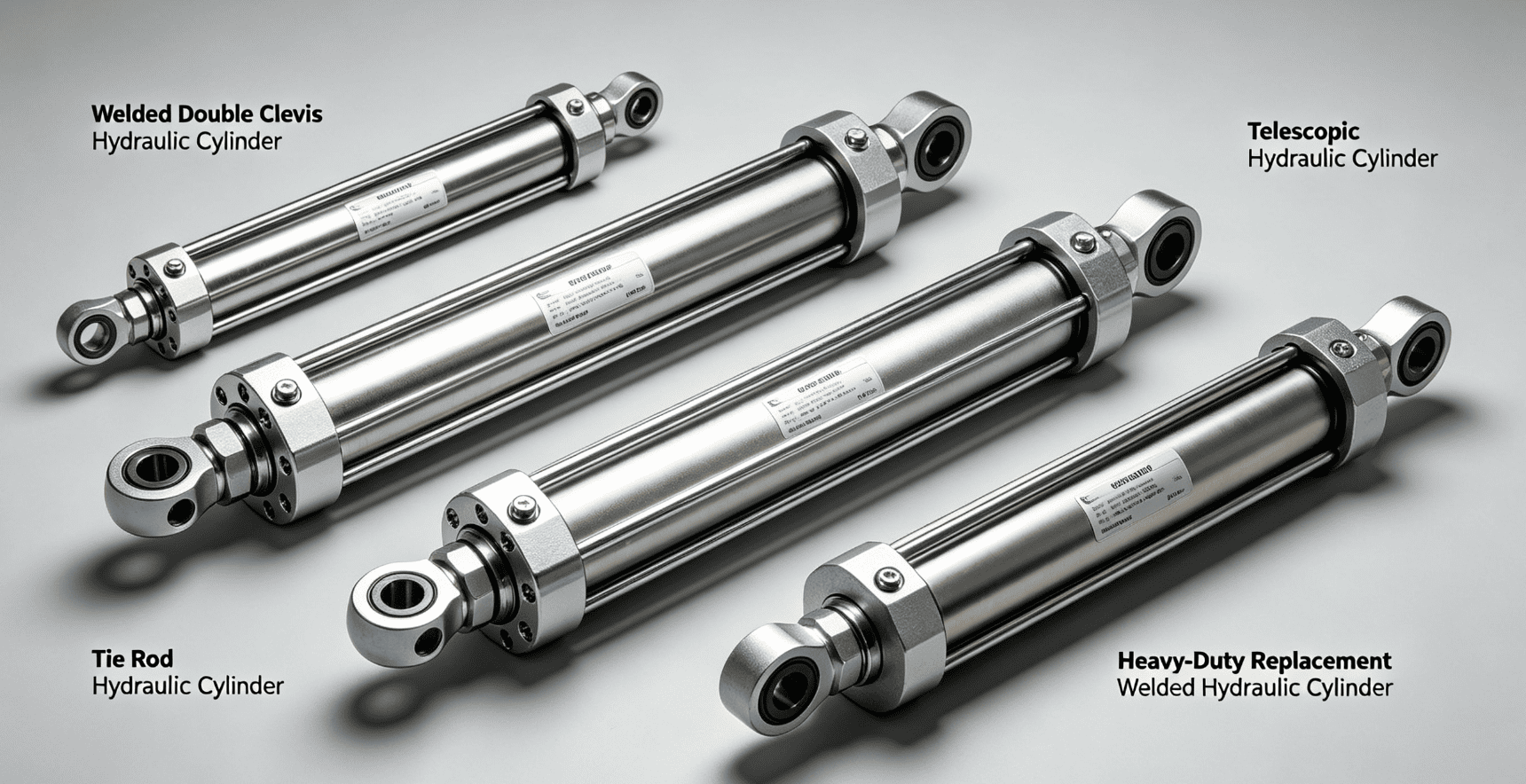

1.2 Quatro cilindros hidráulicos mais vendidos para o mercado externo

Cilindro hidráulico de manilha dupla soldada — Máquinas agrícolas, rachador de toras, reboque agrícola

Cilindro hidráulico com tirante — Máquinas-ferramenta para ambientes internos e equipamentos de automação

Cilindro hidráulico telescópico — Exclusivo para reboque basculante e caminhão basculante

Cilindro hidráulico soldado de reposição para serviços pesados ​​— Peças de reposição para miniescavadeiras e carregadeiras

II. Estrutura, Vantagens, Desvantagens e Cenários Aplicáveis

2.1Cilindro Hidráulico de Manilha Dupla Soldada(Principal escolha para equipamentos móveis)

2.1.1 Principais Recursos Estruturais

O cilindro e as tampas das extremidades adotam soldagem integral por arco submerso sem tirantes externos. Duas extremidades usam manilha dupla forjada de peça única para instalação de pinos.

Pressão de trabalho padrão 21MPa, versão atualizada de alta pressão atinge 35MPa, com excelente capacidade antivibração e anti-carga lateral.

Produtos de baixo custo adotam manilhas emendadas finas que quebram facilmente. Os produtos qualificados usam soldagem de penetração total de 8–12 mm, estável em condições de trabalho externas lamacentas.

2.1.2 Equipamentos Combinados e Clientes Alvo

Ajuste o braço de elevação do trator, divisor de toras, reboque agrícola, carregadeira pequena, caminhão de reboque.

Atendendo atacadistas de peças agrícolas, fábricas de máquinas agrícolas e oficinas externas.

2.1.3 Prós e Contras

Prós: Compacto, à prova de poeira, fácil de instalar, diâmetro personalizável, curso e tamanho do furo da manilha

Contras: Desmontagem interna problemática, prazo de entrega mais longo para tamanhos fora do padrão

2.2 Cilindro Hidráulico de Tirante(Tipo Industrial Interno Geral)

2.2.1 Principais Características Estruturais

Quatro tirantes fixam duas tampas, convenientes para desmontar e substituir as vedações internas. Segue o padrão internacional NFPA com pressão unificada de 21MPa.

Os tirantes expostos afrouxam sob vibração de longo prazo e a força lateral dobrará as hastes do pistão, não cabendo em máquinas móveis externas.

2.2.2 Equipamentos Combinados e Clientes Alvo

Adaptar máquinas-ferramentas, linhas de automação de embalagens, prensas hidráulicas internas, plataformas elevatórias fixas.

Atendendo fábricas de automação, fornecedores de manutenção de equipamentos e revendedores de peças hidráulicas internas.

2.2.3 Prós e Contras

Prós: Produtos pontuais suficientes, fácil manutenção, preço baixo, entrega rápida de tamanhos padrão

Contras: Fraca resistência à vibração, não pode ser usado em tratores e reboques basculantes

2.3 Cilindro Hidráulico Telescópico(Especial para reboques basculantes)

2.3.1 Principais Características Estruturais

Design de manga aninhada em vários estágios, comprimento curto após retração e longo curso de elevação após extensão. A maioria é de ação simples e retrai por gravidade, com 2 a 4 estágios opcionais.

Mais estágios de extensão trazem empuxo terminal mais fraco, não adequado para levantamento de cargas ultrapesadas.

2.3.2 Equipamentos Combinados e Clientes Alvo

Instalar reboques basculantes agrícolas, caminhões basculantes, veículos de lixo sanitário, escadas aéreas.

Atendendo fábricas de reforma de reboques, atacadistas de peças de carga e fabricantes de equipamentos de saneamento.

2.3.3 Prós e Contras

Prós: Pequeno volume retraído, curso longo, circuito de óleo simples, baixa taxa de falhas

Contras: As vedações multicamadas precisam de óleo hidráulico limpo, sem função de retração hidráulica ativa

2.4 Cilindro Hidráulico Soldado de Substituição para Serviço Pesado (Peças de Reposição de Escavadeira e Carregadeira)

2.4.1 Principais Características Estruturais

Feito de tubo grosso afiado e sem costura e haste de pistão anti-dobra reforçada, combinado com junta esférica forjada ou manilha única, soldas grossas de penetração total suportam pressão máxima de 35MPa.

Os tamanhos correspondem totalmente às miniescavadeiras CAT, Komatsu e Kubota para substituição direta sem modificação.

2.4.2 Equipamentos Combinados e Clientes Alvo

Instale o cilindro da lança/braço da miniescavadeira, cilindro de inclinação da carregadeira, rolo compactador pequeno.

Atendendo exportadores de máquinas de construção, oficinas de reparo de campo e pequenas fábricas de equipamentos de engenharia.

2.4.3 Prós e Contras

Prós: Tamanho de reposição preciso, resistente a impactos, durável em canteiros de obras, grande número de pedidos repetidos

Contras: Vários modelos, máquinas fora do padrão precisam de personalização com base em dados de cilindros antigos

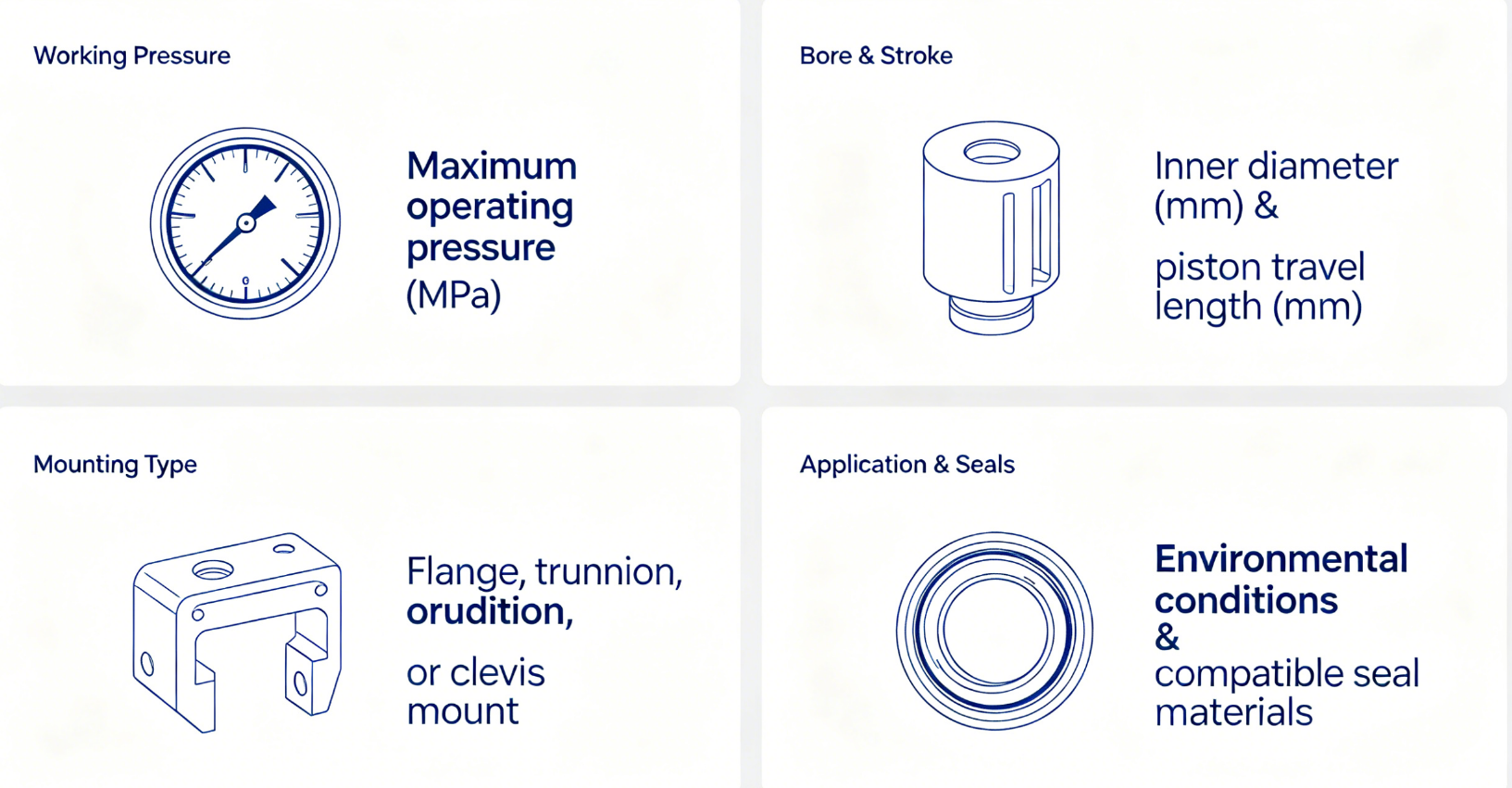

III. Parâmetros de seleção de núcleo universal

3.1 Correspondência de Pressão de Trabalho

O modelo padrão de 21MPa (3000PSI) é adequado para a maioria dos equipamentos agrícolas e internos, respondendo por 90% dos pedidos com desempenho de alto custo.

Versão de alta pressão espessada de 25–35MPa para escavadeiras e condições de trabalho de impacto em mineração.

3.2 Regras de seleção de furo e curso

A força de elevação refere-se apenas à pressão do furo e do sistema; um curso mais longo não pode melhorar a capacidade de carga.

Meça a retração total e o comprimento de extensão ao substituir cilindros antigos; o julgamento visual causa facilmente falta de curso e vazamento de óleo.

Escolha cilindros telescópicos para cursos longos com espaço limitado; escolha cilindros de manilha dupla soldados para equipamentos de giro multiângulo.

3.3 Correspondência Rápida do Tipo de Montagem

Máquinas de elevação multiangulares externas: Cilindro hidráulico de manilha dupla soldada

Equipamento interno estável de baixa pressão: Cilindro hidráulico de tirante

Elevação de longo curso do reboque basculante: Cilindro hidráulico telescópico

Braço articulado da escavadeira: Cilindro hidráulico soldado de substituição para serviços pesados

3.4 Colocação de vedação e anticorrosão por ambiente de trabalho

Condição normal de limpeza interna: vedações NBR + tinta preta antiferrugem

Fazenda enlameada ao ar livre: haste de pistão cromada espessa + tampa externa contra poeira

Ambiente de névoa salina costeira: Camada anticorrosiva galvanizada geral

Condição de óleo quente em alta temperatura: vedações de borracha de flúor FKM para evitar vazamentos internos e externos

4. Tabela de seleção rápida por setor

4.1 Máquinas Agrícolas

Primeira escolha: Cilindro hidráulico de manilha dupla soldado de dupla ação

Evite: Os cilindros dos tirantes quebram facilmente sob vibração; cilindros telescópicos de curso muito longo não cabem em equipamentos agrícolas pequenos

4.2 Equipamento de Despejo de Frete e Saneamento

Primeira escolha: cilindro hidráulico telescópico de ação simples de 2 a 4 estágios

Alternativa: Cilindro de manilha dupla soldado de curso longo para reboques leves e pequenos

4.3 Pequenas máquinas de construção

Primeira escolha: Cilindro hidráulico soldado de substituição para serviços pesados

Alternativa: Cilindro de manilha dupla de alta pressão espessado para grandes carregadeiras agrícolas

4.4 Automação e Máquinas-Ferramenta

Primeira escolha: Cilindro hidráulico de tirante padrão

Evitar: Cilindros soldados de alto custo são desnecessários para equipamentos internos fixos

V. Falhas Comuns e Sugestões para Evitar

5.1 Cilindro de manilha dupla soldada

A manilha emendada fina racha sob carga pesada, soldas finas causam infiltração de óleo. Confirme a manilha integrada forjada e soldas de penetração total de 8 mm +, haste cromada espessa recomendada para uso externo.

5.2 Cilindro Hidráulico de Tirante

A vibração afrouxa os tirantes e dobra as hastes do pistão, permitida apenas para equipamentos internos estáveis.

5.3 Cilindro Hidráulico Telescópico

Controle de carga pesada nas duas primeiras etapas; a extensão total leva a uma queda acentuada do empuxo. Substitua o óleo hidráulico regularmente para proteger as vedações multicamadas.

5.4 Cilindro de substituição da escavadeira

O tamanho errado não pode ser instalado normalmente, forneça fotos antigas de cilindros e modelos de máquinas para confirmação antes de fazer o pedido.

VI. Consulta personalizada e de substituição

Envie as seguintes informações aos nossos engenheiros para obter planos correspondentes em 24 horas:

Indústria de máquinas e modelo completo

Fotos nítidas de extremidades de montagem de cilindros antigos

Furo medido, diâmetro da haste, comprimento totalmente estendido e retraído

Pressão de trabalho e ambiente (alta temperatura, beira-mar, local lamacento)

Apoiamos a personalização de amostra de 1 unidade para todos os quatro tipos de cilindro, cada produto com relatório de teste de pressão completo e garantia de 12 meses.
