​​Correspondência de condições de trabalho do cilindro hidráulico, mecanismo estrutural e análise de tolerância de processo

2026-05-13 - Deixe-me uma mensagem

I. Mecanismo de correspondência entre pressão nominal e condição real de trabalho doCilindro Hidráulico

1.1 Lógica Básica de Projeto de Seleção de Pressão Nominal

A pressão nominal de um cilindro hidráulico não é definida arbitrariamente. É calculado de forma abrangente com base na resistência ao escoamento do material do cilindro, na estrutura da espessura da parede e no limite de suporte das vedações. A pressão nominal dos modelos gerais padrão considera 16MPa como valor básico de projeto.

Este parâmetro corresponde ao limite de rolamento seguro de cilindros de aço carbono comuns, vedações de poliuretano padrão e estruturas de guia convencionais, e também serve como o padrão de seleção mais comum para máquinas de construção e sistemas hidráulicos de reboques. Na operação real, a pressão de impacto instantânea pode exceder brevemente a pressão nominal, enquanto a pressão de trabalho contínua a longo prazo não deve exceder 85% do valor nominal. Este é o princípio central do projeto para evitar vazamentos internos, envelhecimento acelerado da vedação e deformação do cilindro.

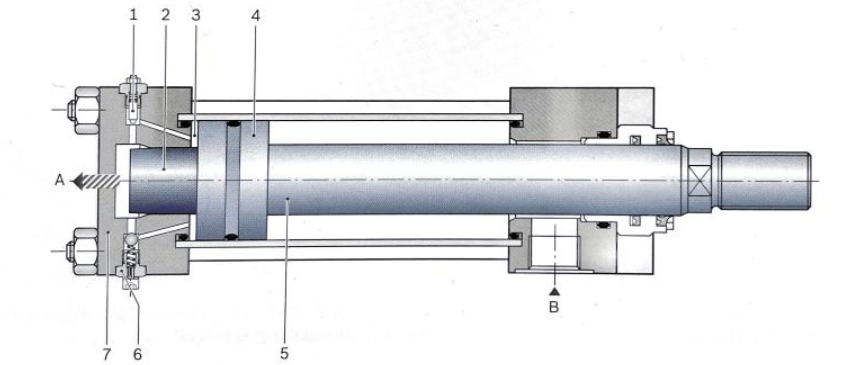

hydraulic cylinders

1.2 Influência da sobrecarga contínua na estrutura de correspondência interna

Sob condições de pressão superestimada de longo prazo, a parede interna do cilindro produzirá uma leve deformação elástica e a folga correspondente entre a luva guia e a haste do pistão se deslocará, danificando a tolerância precisa original de 0,02–0,03 mm.

Com a folga aumentada, o fluxo lateral do óleo hidráulico se intensifica e o anel do pistão suporta uma força irregular, levando a um desgaste parcial gradual. Na fase posterior, ocorrerão falhas comuns, como vazamento interno, força de elevação insuficiente e liquidação rápida da carga, que também são as principais causas de falhas hidráulicas frequentes em equipamentos no local.

II. Princípio de influência da temperatura ambiente no desempenho da vedação

2.1 Referência de desempenho físico de vedações sob temperatura normal

A temperatura ambiente de 20°C a 30°C é a faixa ideal de correspondência para o projeto do material de vedação. As vedações de poliuretano e borracha nitrílica mantêm valores padrão de dureza, compressão elástica e resistência ao óleo.

Sob esta condição, o lábio de vedação se ajusta uniformemente à parede do cilindro e mantém a pré-carga constante, mantendo um desempenho estável de vedação de óleo por um longo tempo sem desgaste e deformação anormais.

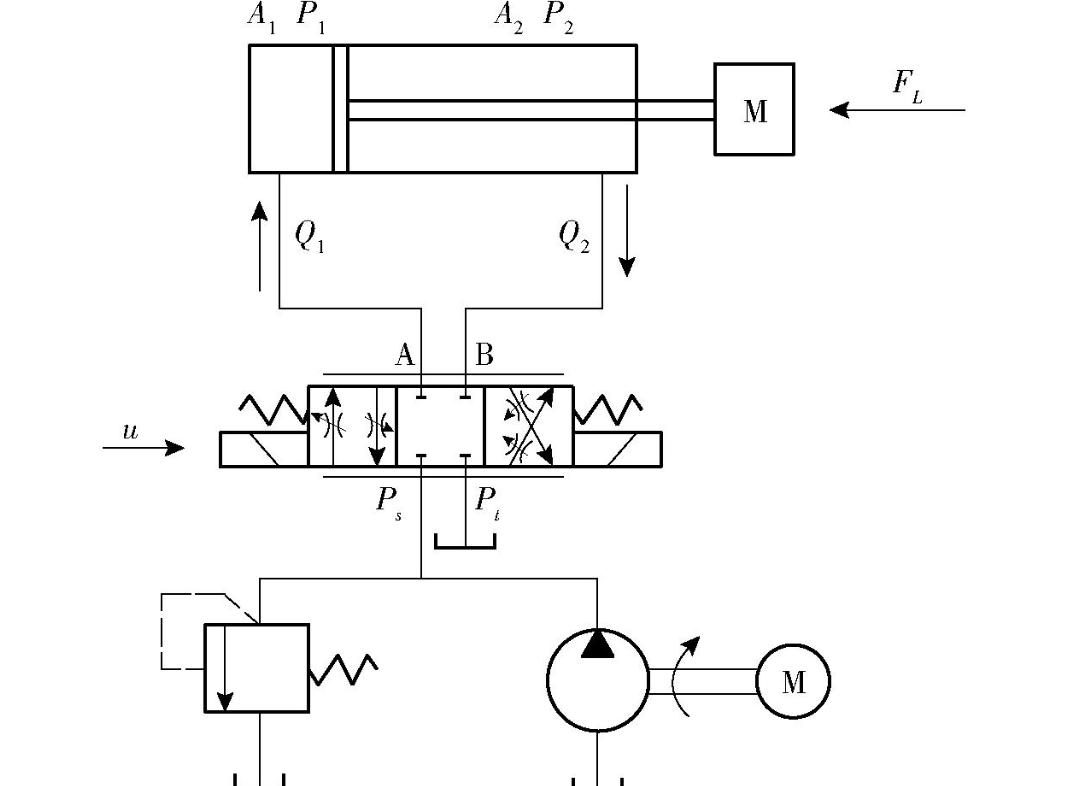

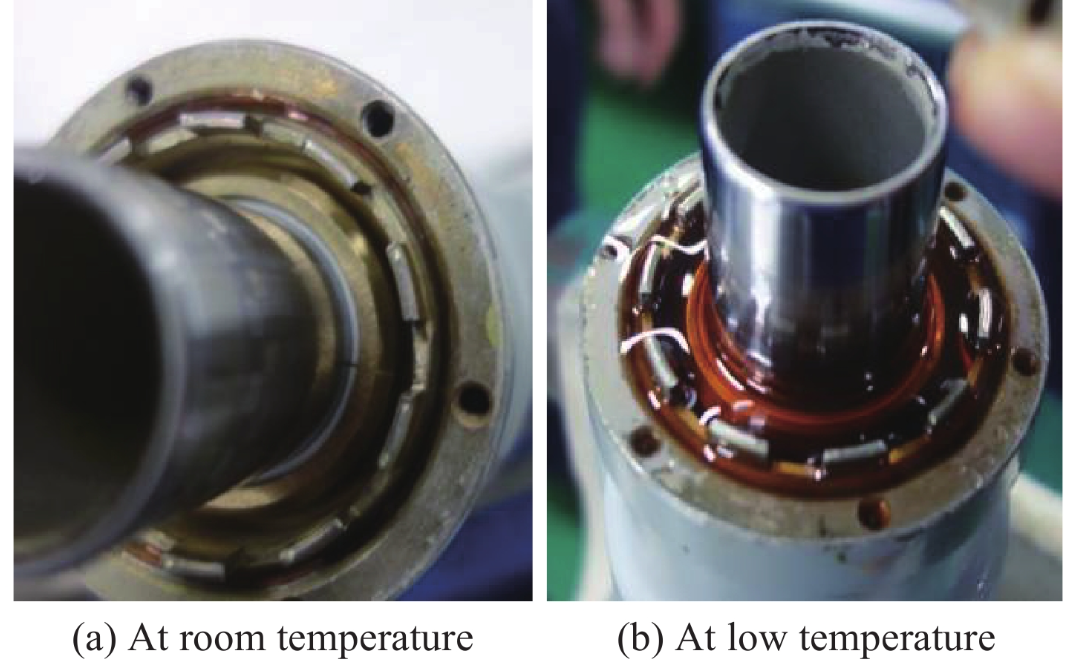

hydraulic cylinder

2.2 Mecanismo real de falha de vedação sob alta e baixa temperatura

Quando a temperatura cai abaixo de -15°C, a atividade molecular dos materiais de vedação diminui com maior dureza e menor tenacidade. A flexibilidade de ajuste do lábio de vedação torna-se fraca e não consegue compensar pequenas lacunas de forma adaptativa, o que é a principal causa de vazamento em baixa temperatura.

A operação de longo prazo acima de 40 ℃ acelerará a oxidação do óleo hidráulico e produzirá impurezas coloidais. Enquanto isso, as vedações envelhecem e endurecem mais rapidamente com elasticidade reduzida, causando um leve vazamento gradual e contínuo e afetando a estabilidade operacional geral.

III. Tratamento de superfície da haste do pistão e padrão de processo anticorrosivo resistente ao desgaste

3.1 Lógica de correspondência de processos de espessura de cromo duro

A galvanoplastia com cromo duro nas hastes do pistão é um processo de proteção padrão da indústria. Para produtos formais produzidos em massa, a espessura do revestimento é estritamente controlada entre 0,08 mm e 0,12 mm.

O revestimento muito fino não oferece resistência adequada ao atrito da areia e à corrosão, resultando em arranhões e manchas de ferrugem em pouco tempo sob condições de trabalho ao ar livre. O revestimento excessivamente espesso aumentará a tensão da superfície interna e causará descamação, prejudicando a suavidade da superfície e acelerando o desgaste da vedação.

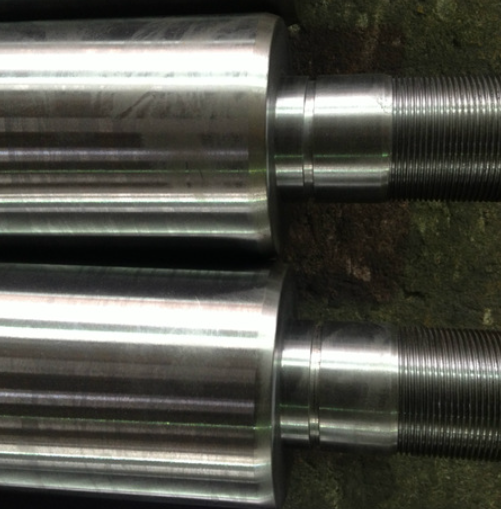

telescopic hydraulic cylinder

3.2 Correlação entre rugosidade superficial e vida útil da vedação

A rugosidade da superfície das hastes acabadas é controlada em Ra0,2–Ra0,4μm. Essa precisão atende à demanda de movimento telescópico de baixo atrito e evita arranhões no lábio de vedação causados ​​por micro rebarbas na superfície.

Rugosidade excessivamente alta desgastará continuamente a vedação por saliências microscópicas; enquanto a superfície excessivamente lisa reduz a capacidade de armazenamento de óleo e dificulta a formação de uma película de óleo estável, aumentando o risco de atrito seco e encurtando a vida útil dos componentes de vedação.

4. Erro de sincronização e princípio da estrutura do buffer deCilindro Hidráulico Multiestágio

4.1 Causas Estruturais de Erro de Sincronização em Movimento Telescópico Multiestágio

Os cilindros hidráulicos de múltiplos estágios possuem diferenças estruturais inerentes no curso, na área de atuação efetiva e no diâmetro de passagem de óleo de cada estágio. Modelos sem projeto de otimização síncrona produzirão desvio de posição durante a operação telescópica de curso completo.

A coaxialidade de usinagem, a folga da luva guia e a distribuição do fluxo de óleo são três fatores principais do processo que determinam a precisão da sincronização dos cilindros de vários estágios.

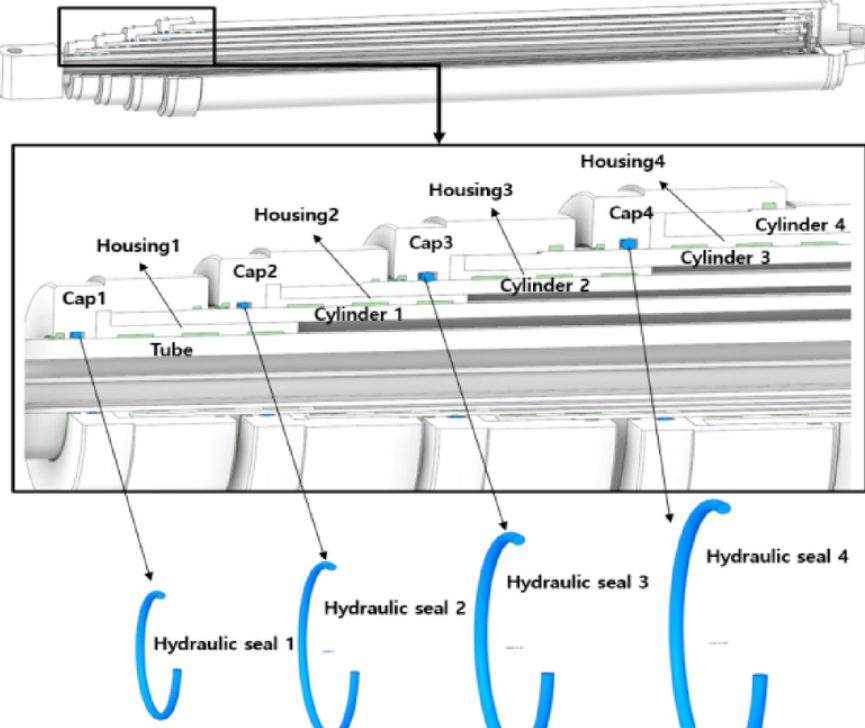

hydraulic cylinders

4.2 Mecanismo Funcional e Cenários de Aplicação da Estrutura de Buffer Integrada

Estruturas de aceleração de buffer integradas em ambas as extremidades docilindros hidráulicosreduz a vazão de óleo hidráulico no final do curso através do efeito de amortecimento dos orifícios do acelerador, evitando impacto rígido entre o pistão e a tampa final.

O design razoável do amortecedor enfraquece o impacto start-stop, reduz a vibração geral do equipamento e reduz os danos por fadiga nas costuras de soldagem e nos suportes de montagem. É especialmente adequado para cenários de partida e parada de alta frequência, como elevação montada em veículos, máquinas portuárias e equipamentos agrícolas pesados.

V. Importância do controle de folga correspondente para a vida útil do cilindro hidráulico

5.1 Base de projeto da tolerância correspondente entre a luva guia e a haste do pistão

No padrão de montagem de precisão da indústria, a folga de montagem entre a luva guia e a haste do pistão é controlada de forma estável em 0,02 mm–0,03 mm.

Uma folga muito pequena causará emperramento e movimento telescópico irregular devido à expansão térmica quando a temperatura aumenta; a folga excessiva aumenta a vibração radial da haste do pistão, levando a uma carga excêntrica concentrada e ao desgaste unilateral, encurtando assim o ciclo geral de manutenção.

hydraulic cylinders

5.2 Influência da Coaxialidade de Montagem na Operação de Longo Prazo

A coaxialidade de montagem do cilindro, tampa da extremidade, luva guia e haste do pistão é um ponto de controle chave na fabricação e montagem.

Cilindros hidráulicos com desvio excessivo de coaxialidade operam sob força excêntrica por um longo período, aumentando significativamente a probabilidade de desgaste unilateral da vedação e arranhões locais na parede do cilindro. É também uma razão técnica importante para diferenças óbvias na vida útil entre produtos da mesma especificação.
