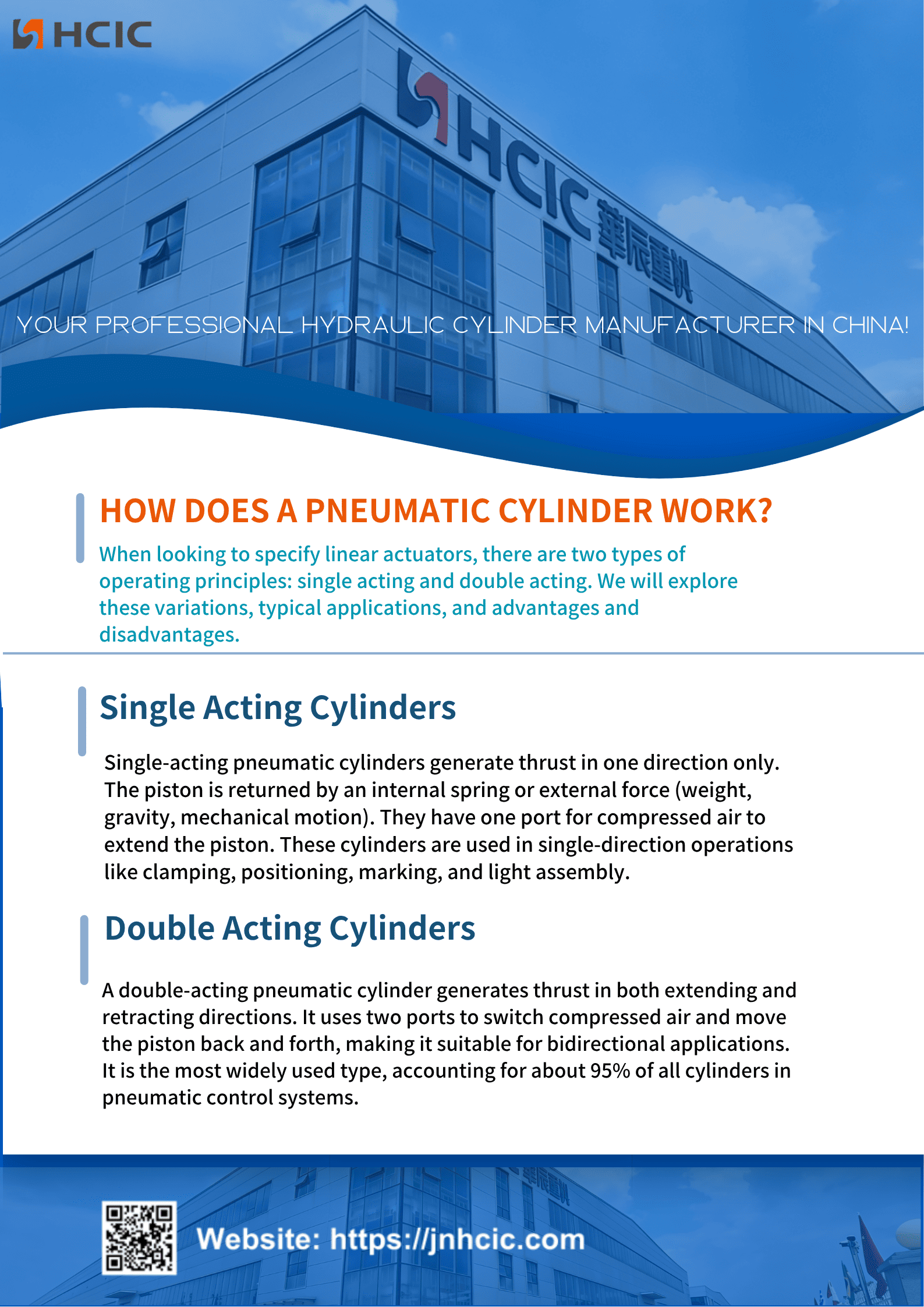

Um cilindro pneumático de ação única produz impulso ou força de trabalho apenas em uma única direção. Ele usa uma mola embutida ou forças externas como gravidade, pesos ou movimento mecânico para retrair o pistão de volta ao seu ponto inicial.
Esses cilindros apresentam apenas uma porta de entrada de ar, que alimenta ar comprimido na câmara para empurrar o pistão para a posição alvo.
Os cilindros pneumáticos de ação simples são construídos para tarefas de trabalho unidirecionais. Os usos comuns incluem fixação, posicionamento de peças, marcação, movimentos de curso curto e trabalhos leves de montagem.

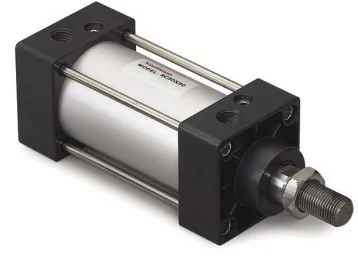

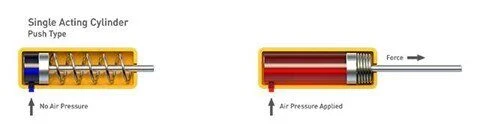

(1).A aplicação de pressão de ar produz um impulso, “empurrando” o pistão:

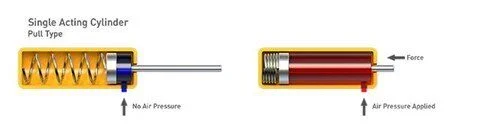

(2).A aplicação de pressão de ar produz um impulso, ‘puxando’ assim o pistão:
Construção simples e direta
Construção compacta e eficiente em termos de espaço
Custos mais baixos para válvulas de controle e tubulação de ar
Usa metade do ar comprimido em comparação com um cilindro de dupla ação do mesmo tamanho
O lado de retorno por mola é aberto ao ar ambiente, permitindo a entrada de poeira e detritos, o que causa quebras e reduz a vida útil do cilindro
O desempenho da mola enfraquece com o tempo, levando a posições finais de curso instáveis
O diâmetro do furo e o comprimento do curso são limitados pelo tamanho e resistência da mola interna
Ligeira queda na força de impulso, uma vez que a mola resiste ao movimento de avanço do pistão
Um cilindro pneumático de dupla ação gera força em ambas as direções, empurrando o pistão para fora e puxando-o de volta para dentro.
Este projeto vem com uma porta de ar em cada extremidade e desvia o ar de alta pressão entre as duas portas para movimentar o pistão para frente e para trás. É indispensável para tarefas que exijam movimentação bidirecional, como abertura e fechamento de portões e comportas industriais.
Os cilindros de dupla ação são os atuadores lineares mais utilizados, representando cerca de 95% dos cilindros aplicados em sistemas de controle pneumáticos.
Eles são a escolha ideal para operações pesadas, cursos longos e demandas de alta força que os cilindros de ação simples não conseguem satisfazer. Modelos pequenos de dupla ação também funcionam para trabalhos que necessitam de posições finais fixas e precisas em cursos de extensão e retração.

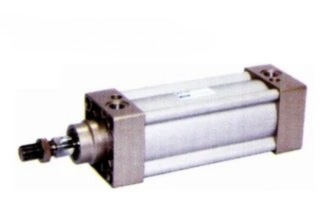

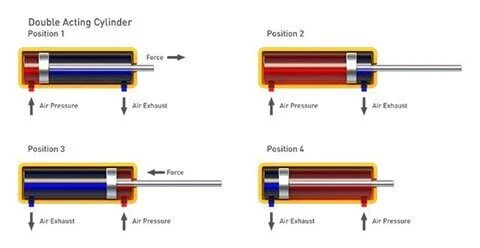

Veja como eles funcionam:
- Quase todos os cilindros pneumáticos padrão ISO usam o design de dupla ação
- Maior variedade de tamanhos de furos e comprimentos de curso do que os modelos de simples ação
- Muitas modificações personalizadas para a estrutura base de dupla ação
- Sem trava embutida para manter o pistão estável nas posições intermediárias do curso
- O ar é compressível, portanto as aplicações de alimentação precisam de um cilindro escravo hidráulico para um movimento suave e constante
- Unidades de curso longo precisam de suporte extra da haste do pistão para parar de dobrar e manter a operação suave
