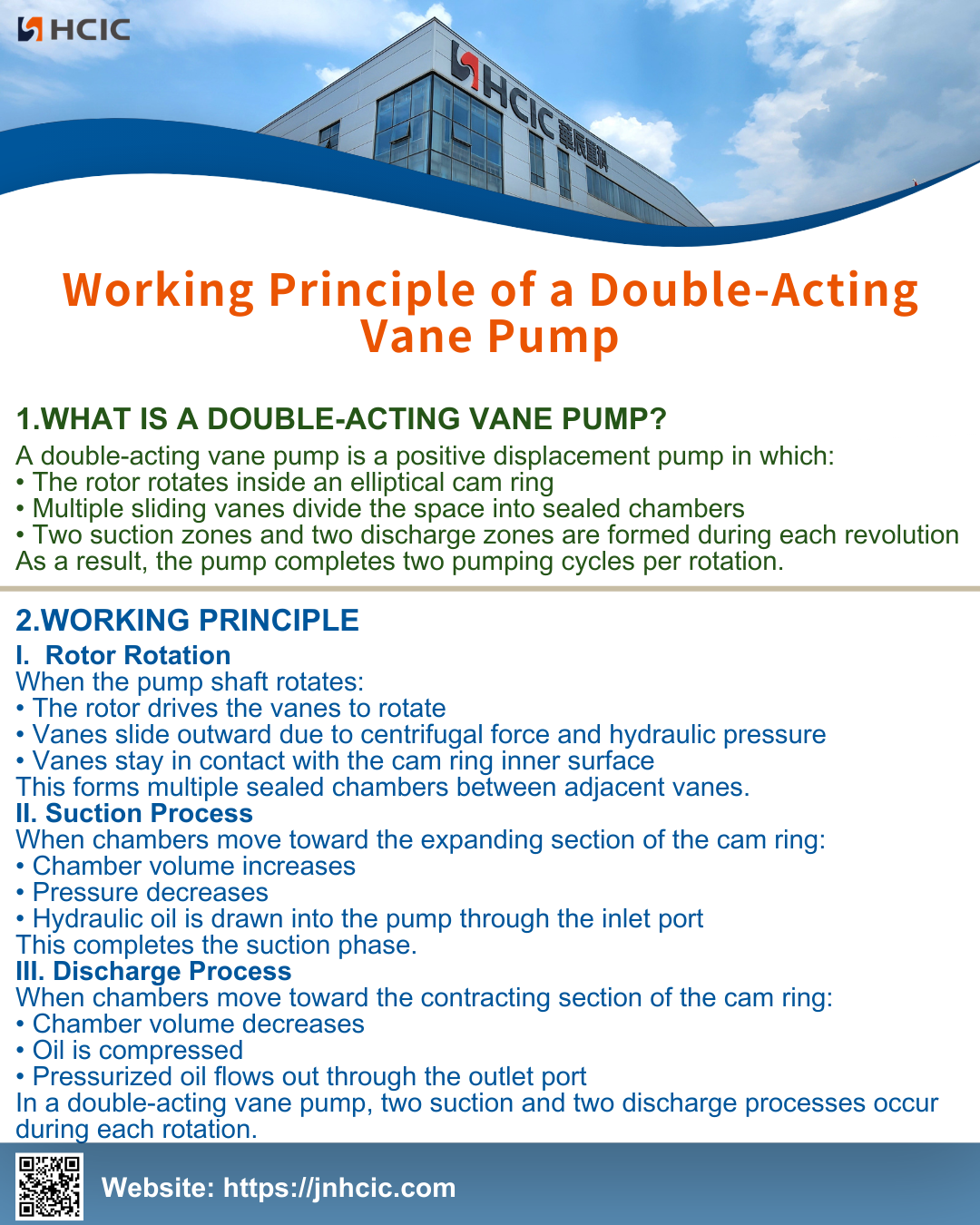

Uma bomba de palhetas de dupla ação é uma bomba de deslocamento positivo na qual:
• O rotor gira dentro de um anel de came elíptico
• Múltiplas palhetas deslizantes dividem o espaço em câmaras seladas
• Duas zonas de sucção e duas zonas de descarga são formadas durante cada revolução
Como resultado, a bomba completa dois ciclos de bombeamento por rotação.
Quando o eixo da bomba gira:
• O rotor aciona as palhetas para girar
• As palhetas deslizam para fora devido à força centrífuga e à pressão hidráulica
• As palhetas permanecem em contato com a superfície interna do anel de came
Isto forma múltiplas câmaras seladas entre palhetas adjacentes.
Quando as câmaras se movem em direção à seção de expansão do anel excêntrico:
• O volume da câmara aumenta
• A pressão diminui
• O óleo hidráulico é aspirado para a bomba através da porta de entrada
Isso completa a fase de sucção.
Quando as câmaras se movem em direção à seção de contração do anel excêntrico:
• O volume da câmara diminui
• O óleo é comprimido
• O óleo pressurizado flui pela porta de saída
Em uma bomba de palhetas de dupla ação, ocorrem dois processos de sucção e dois de descarga durante cada rotação.
