As bombas de palhetas de ação simples são amplamente utilizadas em sistemas hidráulicos de média pressão devido à sua saída de fluxo suave e operação estável.
Compreender seu princípio de funcionamento ajuda a otimizar o projeto e a manutenção do sistema.

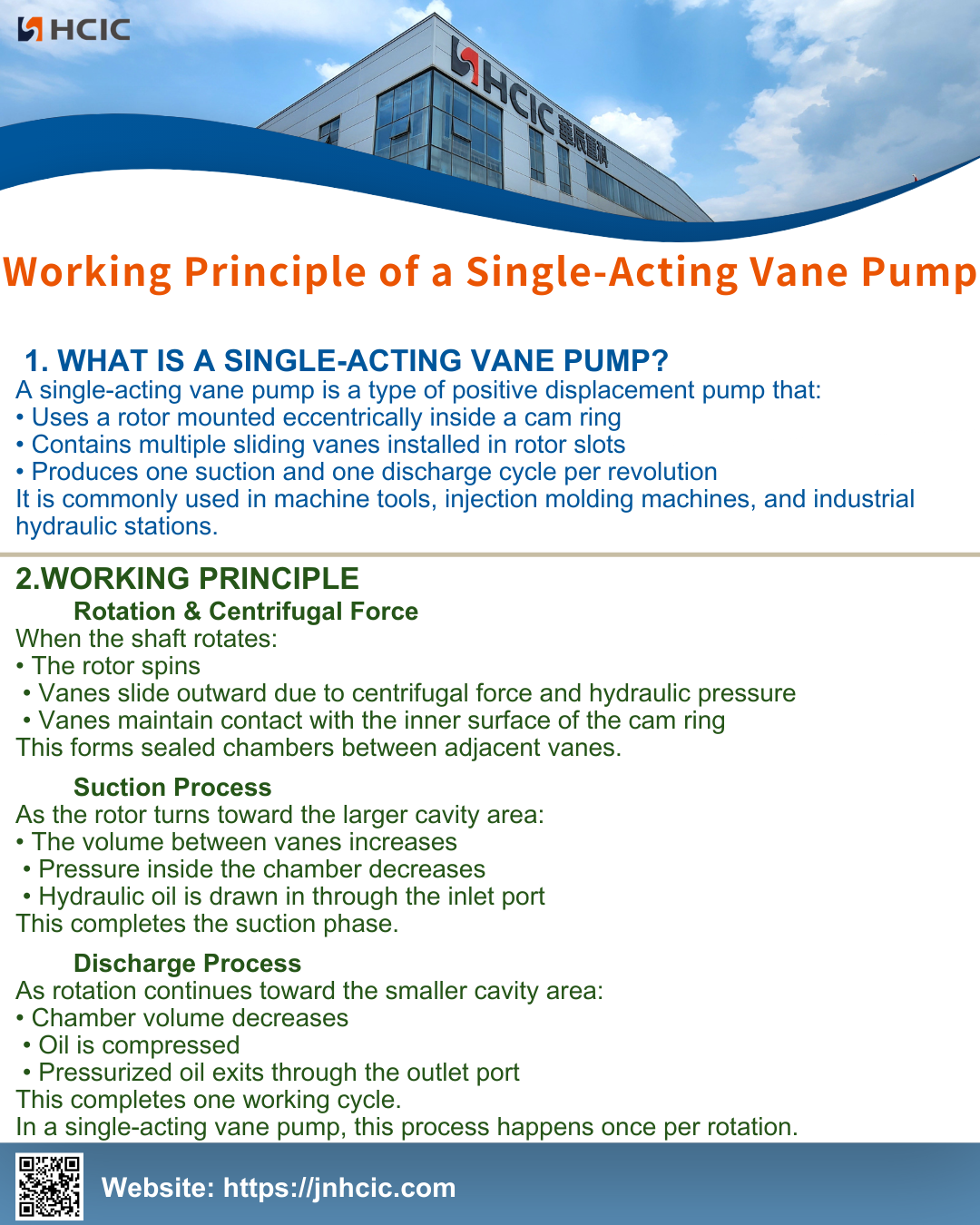

Uma bomba de palhetas de ação simples é um tipo de bomba de deslocamento positivo que:
• Usa um rotor montado excentricamente dentro de um anel de came
• Contém múltiplas palhetas deslizantes instaladas nas ranhuras do rotor
• Produz um ciclo de sucção e um ciclo de descarga por rotação
É comumente usado em máquinas-ferramentas, máquinas de moldagem por injeção e estações hidráulicas industriais.
Quando o eixo gira:
• O rotor gira
• As palhetas deslizam para fora devido à força centrífuga e à pressão hidráulica
• As palhetas mantêm contato com a superfície interna do anel do came
Isto forma câmaras seladas entre palhetas adjacentes.
À medida que o rotor gira em direção à área maior da cavidade:
• O volume entre as palhetas aumenta
• A pressão dentro da câmara diminui
• O óleo hidráulico é aspirado através da porta de entrada
Isso completa a fase de sucção.
À medida que a rotação continua em direção à área menor da cavidade:
• O volume da câmara diminui
• O óleo é comprimido
• O óleo pressurizado sai pela porta de saída
Isso completa um ciclo de trabalho.
Numa bomba de palhetas de ação simples, esse processo ocorre uma vez por rotação.
