Revise as dimensões do catálogo da talha elétrica Modelo 520 e verifique o espaço da estrutura, a geometria de montagem e a folga de serviço antes de um projeto de reboque basculante.

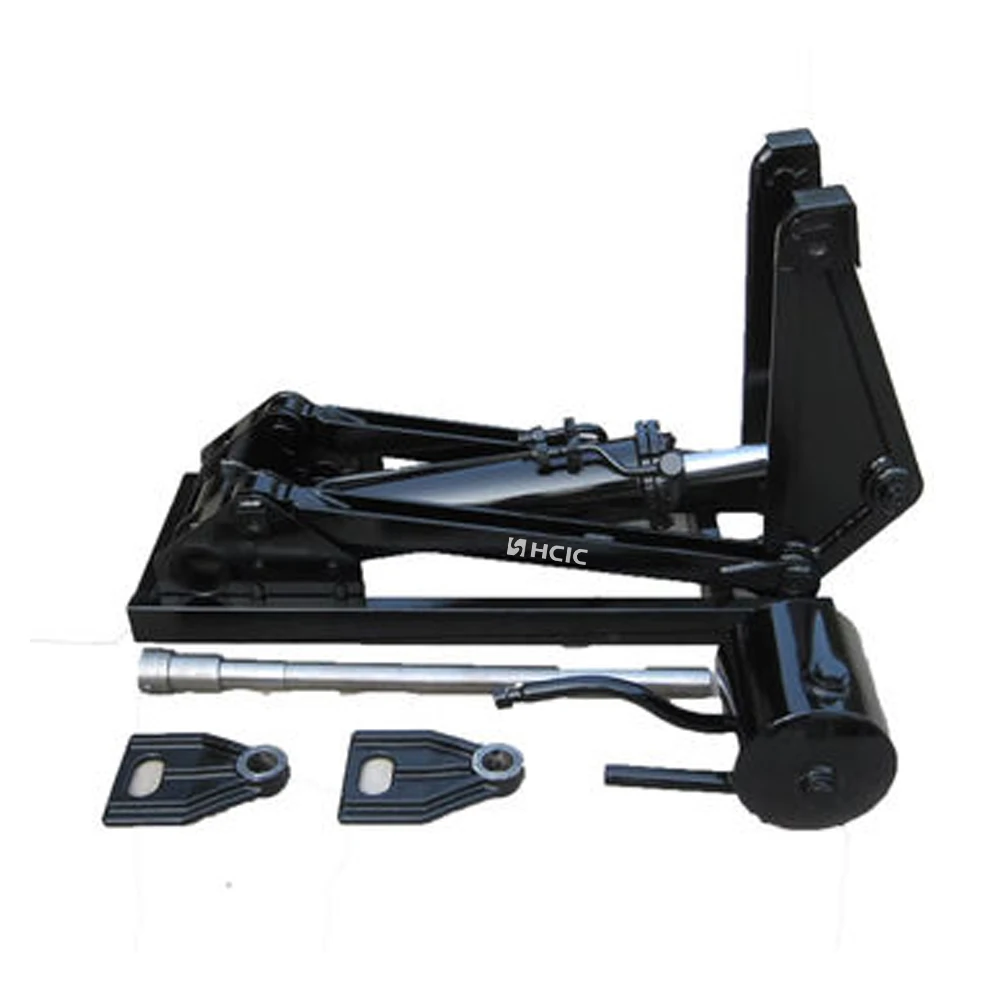

A talha elétrica Modelo 520 é um componente de elevação compacto listado no catálogo fornecido da American Power Hoists. Para um construtor de reboque basculante ou comprador substituto, a primeira questão não é simplesmente se uma talha pode ser levantada. É importante saber se a talha se ajusta ao espaço disponível da estrutura, à disposição do pivô e à trajetória de movimento.

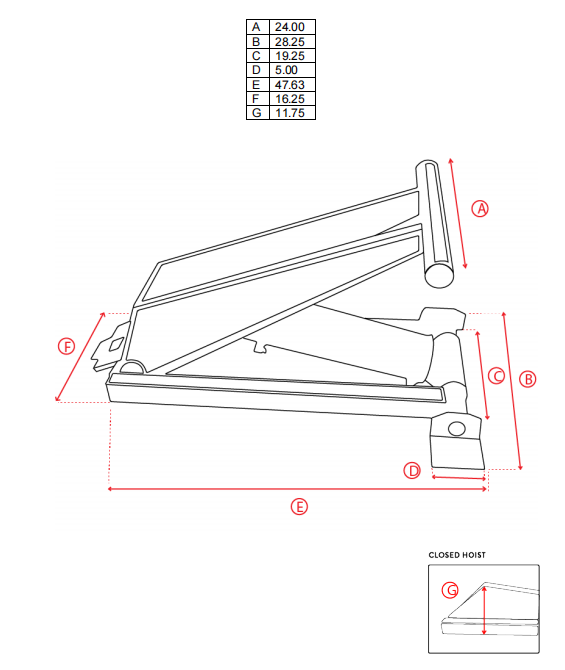

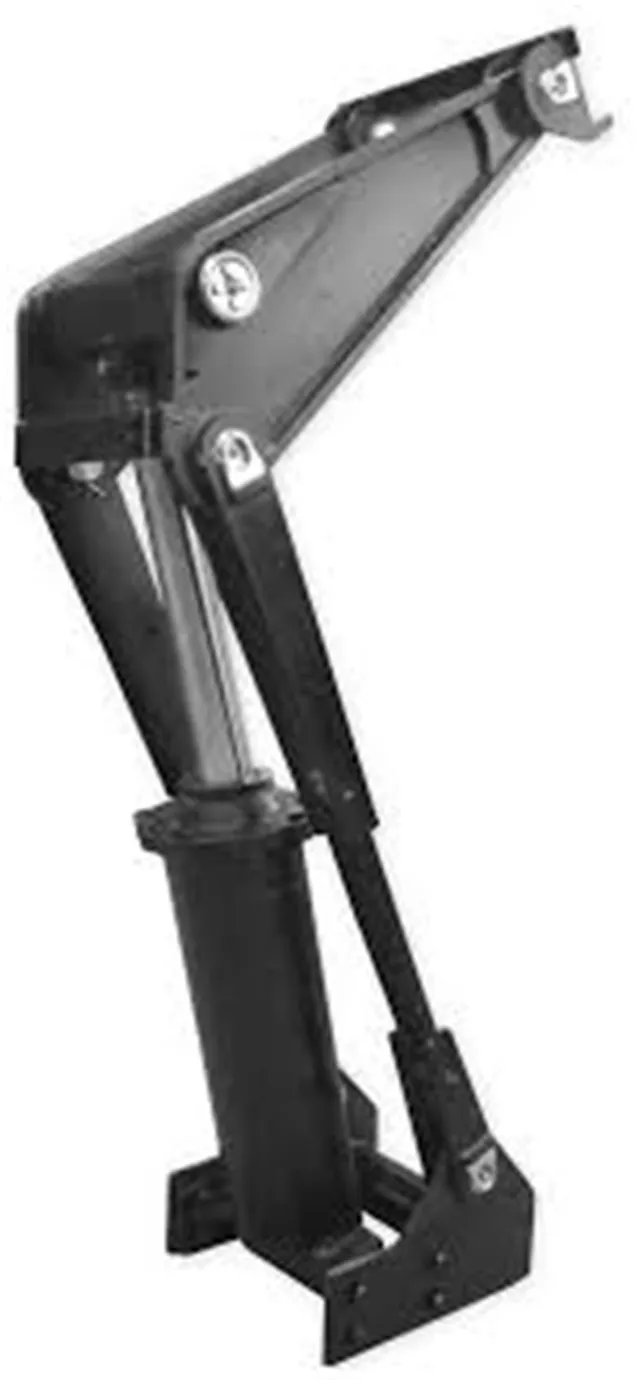

A página do Modelo 520 fornece sete referências dimensionais, de A a G. Essas dimensões fornecem um ponto de partida de engenharia para verificar o envelope de instalação antes que a estrutura do reboque, o circuito hidráulico e os detalhes de montagem sejam finalizados.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | 520 |
| Categoria de produto | Talha elétrica |
| Dimensão A | 24h00 |
| Dimensão B | 28,25 pol. |
| Dimensão C | 19,25 pol. |
| Dimensão D | 5,00 pol. |
| Dimensão E | 47,63 pol. |
| Dimensão F | 16,25 pol. |
| Dimensão G | 11,75 pol. |
Esses valores são transcritos da página do catálogo do Modelo 520. O desenho original e as dimensões reais do reboque do cliente devem ser verificados antes da aprovação da produção.
Um sistema de elevação de reboque basculante se move através de um ângulo variável. O espaço disponível quando o corpo está fechado não é necessariamente o mesmo espaço disponível durante a elevação. A talha deve assentar dentro da estrutura, conectar-se corretamente à estrutura de suporte e permanecer afastada do corpo em movimento durante todo o ciclo.
Por esta razão, a talha elétrica Modelo 520 deve ser revisada como parte do arranjo de elevação completo e não como um componente isolado. A carroçaria do reboque, a dobradiça traseira, a estrutura de montagem dianteira e as ligações hidráulicas influenciam a montagem final.
As dimensões A, B e C são úteis ao comparar a talha com o espaço disponível entre a estrutura do reboque e a caçamba basculante. Meça primeiro o trailer em sua posição fechada e, em seguida, verifique a trajetória do movimento quando a carroceria começar a tombar.
Uma medição estática por si só pode não detectar interferência em travessas, suportes, mangueiras ou na parte inferior do corpo. A revisão mais segura utiliza um desenho dimensionado ou fotografias com as principais distâncias marcadas.
As referências D, F e G ajudam o comprador a comparar a talha com as placas de suporte planejadas, localização dos pinos e reforço da estrutura. Estes valores não devem ser utilizados para reproduzir um projeto de montagem completo sem o desenho original e as dimensões do projeto.
A estrutura de montagem deve transferir a reação de elevação para a estrutura do reboque. A espessura do suporte, o alinhamento dos pinos e o projeto da solda exigem, portanto, uma revisão de engenharia separada.
O catálogo lista a dimensão E como 47,63 polegadas para o Modelo 520. Esta medida é importante quando um reboque tem um comprimento de instalação limitado ou quando a talha deve ser posicionada em torno dos membros existentes da estrutura.
Verifique esta dimensão juntamente com a posição do corpo fechado, localização das dobradiças e espaço de acesso para serviço. Deixe espaço para trabalhos de inspeção e conexão hidráulica, em vez de projetar a instalação em torno de uma medição que não deixa acesso prático.
A talha elétrica Modelo 520 é adequada para discussões sobre sistemas de elevação de reboques basculantes, onde o comprador precisa de uma referência de catálogo definida e uma base dimensional para revisão de instalação. Pode ser considerado para construção de reboques OEM, projetos de substituição e redesenhos de sistemas, sujeito à confirmação do arranjo mecânico e hidráulico completo.
A página de catálogo fornecida do Modelo 520 lista referências dimensionais, mas não fornece capacidade verificada, valor de pressão de trabalho, valor de vida útil ou certificação para este modelo. Esses detalhes devem ser confirmados para o projeto real, em vez de serem inferidos a partir do número do modelo.
Uma consulta útil sobre a talha elétrica Modelo 520 deve incluir:
- Tipo de reboque e dimensões da caçamba basculante
- Espaço disponível entre a estrutura e o corpo
- Posição da dobradiça traseira e pontos de montagem dianteiros
- Centros de pinos e dimensões de suporte
- Posições fechada e de trabalho da caçamba basculante
- Bomba, válvulas, mangueiras e controles existentes, se for uma substituição
- Fotos ou desenho cotado da instalação atual
- Sequência de elevação necessária e ambiente operacional
Esta informação permite ao fornecedor discutir a instalação sem adivinhar detalhes estruturais ocultos.
A talha elétrica Modelo 520 deve ser selecionada por meio de revisão de instalação, em vez de apenas correspondência de número de modelo. Suas dimensões de catálogo - particularmente a dimensão E de 47,63 polegadas, a dimensão A de 24,00 polegadas e a dimensão G de 11,75 polegadas - fornecem um ponto de partida útil para verificar a instalação de um reboque basculante.
Para um orçamento preciso, envie o desenho do reboque, medidas de montagem e informações hidráulicas existentes para a HCIC. A decisão final deverá basear-se no arranjo completo de elevação e no desenho técnico mais recente.
A HCIC desenvolve e fabrica cilindros hidráulicos e unidades de potência para aplicações veiculares e industriais. Para um projeto do Modelo 520, a HCIC pode revisar as informações de instalação disponíveis e identificar os detalhes técnicos necessários para uma cotação de OEM ou de substituição.
