Cilindro Hidráulico para Colheitadeira

1. Definição de produto e cenários de aplicação

1.1 Definição do Produto

Fabricamos cilindros hidráulicos dedicados para todos os tipos de máquinas de colheita, incluindo colheitadeiras, colheitadeiras de milho e arroz. Esses componentes convertem a energia hidráulica em movimento em linha reta e são resistentes o suficiente para lidar com as duras condições de trabalho nas fazendas. Ele converte a pressão hidráulica em força mecânica linear para acionar peças móveis críticas da colheitadeira.

Ao contrário dos cilindros industriais de uso geral, ele foi projetado para alta vibração, poeira pesada, lama, grandes oscilações de temperatura e operação contínua de longas horas em campos agrícolas. Características principais: movimento estável em baixa velocidade, forte resistência ao impacto, vedação confiável e longa vida útil à fadiga.

1.2 Cenários de Aplicação

Este cilindro hidráulico é perfeitamente compatível com modelos de colheitadeiras convencionais para fazendas comerciais de grande escala na América do Norte, Europa, Austrália e Sudeste Asiático, adaptando-se às operações locais de colheita mecanizada em grandes áreas:

Posições típicas:

• Cilindro de elevação da plataforma:Aplicado à colheita de grãos em vastas fazendas planas nos Estados Unidos, Canadá e Austrália. Ajusta de forma flexível a altura de corte para se adaptar ao terreno irregular e às diferentes alturas de crescimento da cultura, reduzindo a perda de grãos durante a colheita contínua em grande escala.
• Cilindro de ajuste do carretel:Adequado para cenários europeus de colheita de trigo e cevada, otimizando o ângulo de alimentação da cultura para resolver o bloqueio de alimentação causado pelo plantio denso de culturas em terras agrícolas de alto rendimento no exterior.
• Cilindro de descarga do tanque graneleiro:Projetado para colheitadeiras de grande capacidade usadas em fazendas americanas de milho e soja, suportando operações frequentes de descarga em alta velocidade para melhorar a eficiência geral da colheita em grandes áreas agrícolas.
• Cilindro de ajuste da folga de debulha:Adaptar-se à colheita diversificada de culturas em áreas de plantação mista europeias, ajustando a debulha de trigo, arroz, milho e soja para satisfazer as necessidades locais de rotação de culturas múltiplas.
• Cilindro de nivelamento do chassi:Amplamente utilizado em terras agrícolas montanhosas no sul da Europa e no sudeste da Ásia, mantendo as colheitadeiras estáveis ​​em campos inclinados e garantindo a operação normal em terrenos complexos no exterior.

2. Parâmetros de Especificação Técnica

2.1 Tabela de Parâmetros

3. Material e Processo de Fabricação

3.1 Materiais Principais

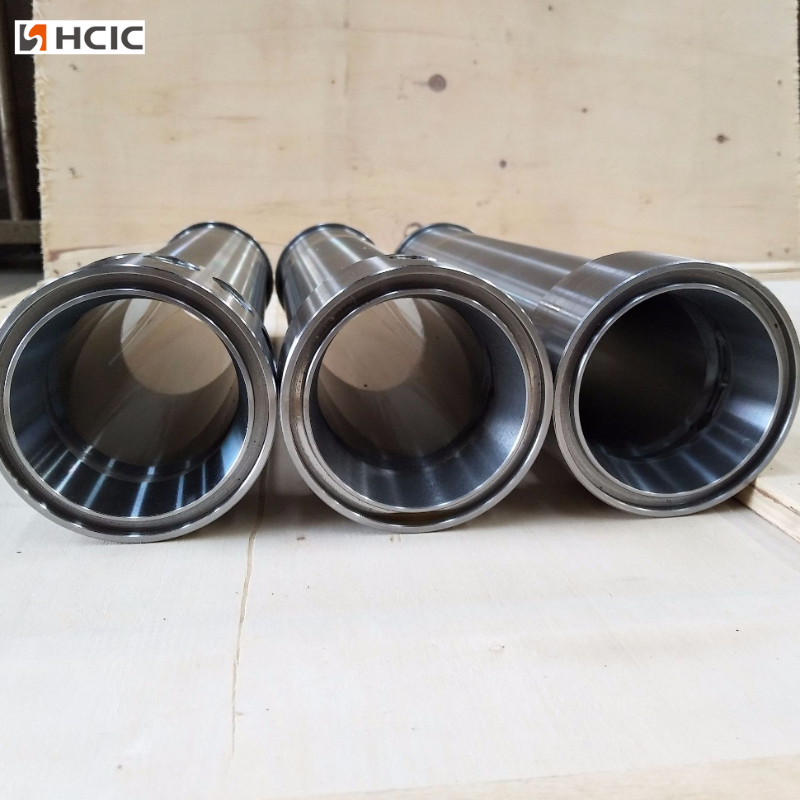

• Corpo do cilindro: tubo de aço sem costura 27SiMn ou 45# (GB/T 8713-2018). Alta resistência à tração, boa soldabilidade, resistência à pressão de até 40 MPa.
• Haste do pistão: liga de aço de médio carbono 45Cr / 40Cr.
• o Temperado + revenido (HRC 28–34) para tenacidade e resistência ao impacto.
• oSuperfície com cromagem dura (25–30 μm), HV ≥800, antiferrugem, antidesgaste, resistente à lama.
• Pistão e bucha guia: Ferro fundido + ferro dúctil, resistente ao desgaste, bom ajuste com vedações.
• Conjunto de vedações: vedações compostas importadas: vedação principal FKM + vedação contra poeira HNBR + anel de desgaste PTFE. Resiste a altas temperaturas, água barrenta e reciprocidade frequente.

3.2 Processos Chave

1. Afiação interna do barril:Afiação de precisão para Ra ≤0,4 μm, superfície espelhada, baixo atrito, sem vazamento de óleo, longa vida útil da vedação.

2. Moagem de haste e cromagem dura:A retificação CNC garante retilineidade ≤0,1 mm/m; linha automática de cromagem para espessura e adesão uniformes.

3. Soldagem:Soldagem de CO₂ com penetração total em tampas e manilhas; testes não destrutivos (UT/MT) para soldas críticas.

4.Montagem e teste:

• Montagem de sala limpa para evitar a entrada de poeira no
• Teste de pressão 100%: pressão de retenção de 31,5 MPa por 3–5 minutos, sem vazamento, sem deformação permanente.

5.Tratamento de superfície:Jateamento + tinta anticorrosiva de dois componentes, resistência à névoa salina ≥500 horas, adequada para uso em fazendas externas de longo prazo.

4. Exemplos de aplicação na indústria

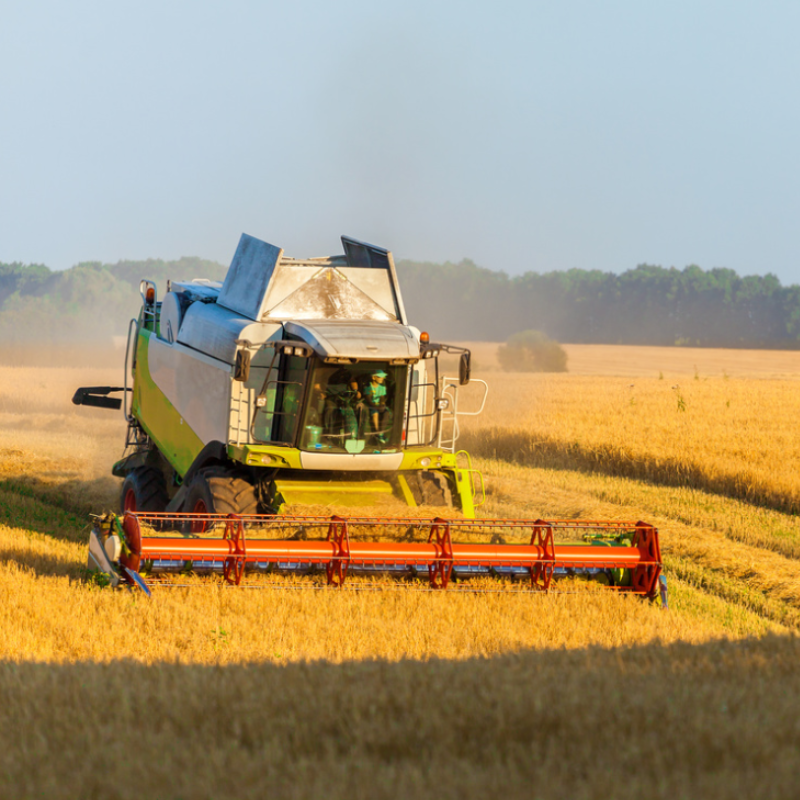

Caso 1 – Colheitadeira de Trigo/Arroz

• Cilindro: 50/25-250 mm dupla ação para elevação da plataforma; 63/32-400 mm para descarga de tanques graneleiros.
• Condição de trabalho: 12–14 horas/dia de operação contínua durante a época de colheita; temperatura ambiente 35–40 ℃, poeira pesada, água lamacenta ocasional.
• Desempenho: Levantamento estável, sem travamento; taxa de vazamento <0,5% em 1.000 horas; reduz efetivamente a perda de colheita para ≤2%.

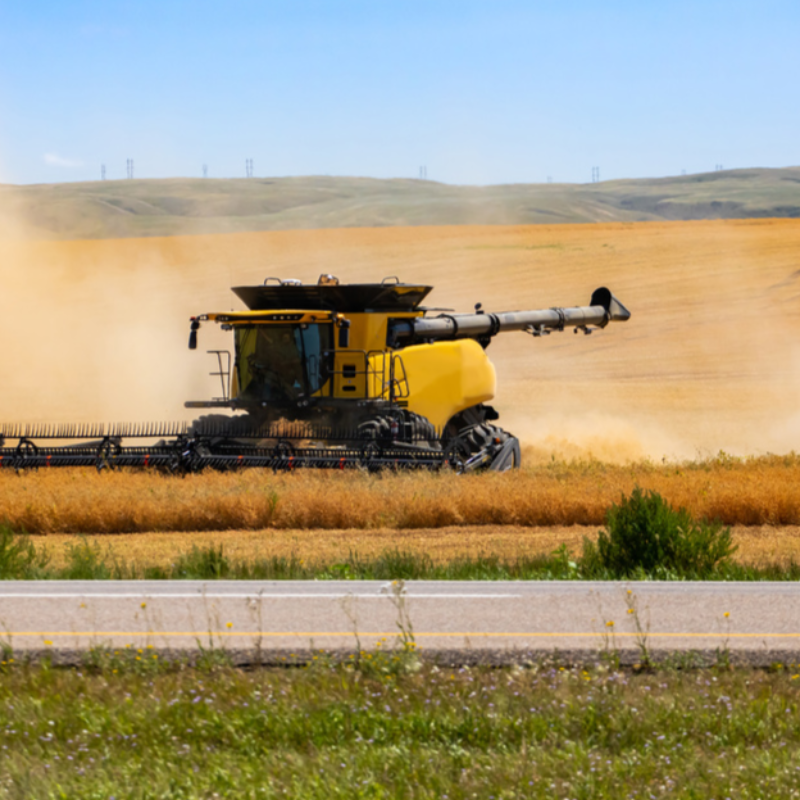

Caso 2 – Colhedora de Milho

• Cilindro: 63/32-320 mm para elevação da plataforma; 50/25-200 mm para mecanismo de descarga da orelha.
• Condição de trabalho: Impacto frequente, alta vibração, detritos empoeirados do caule do milho, temperatura de até -15 ℃ no início da primavera.
• Desempenho: Suporta carga de impacto de 2–3× pressão nominal; bom desempenho de baixa partida; a vida útil chega a 3.500–4.500 horas sob manutenção normal.

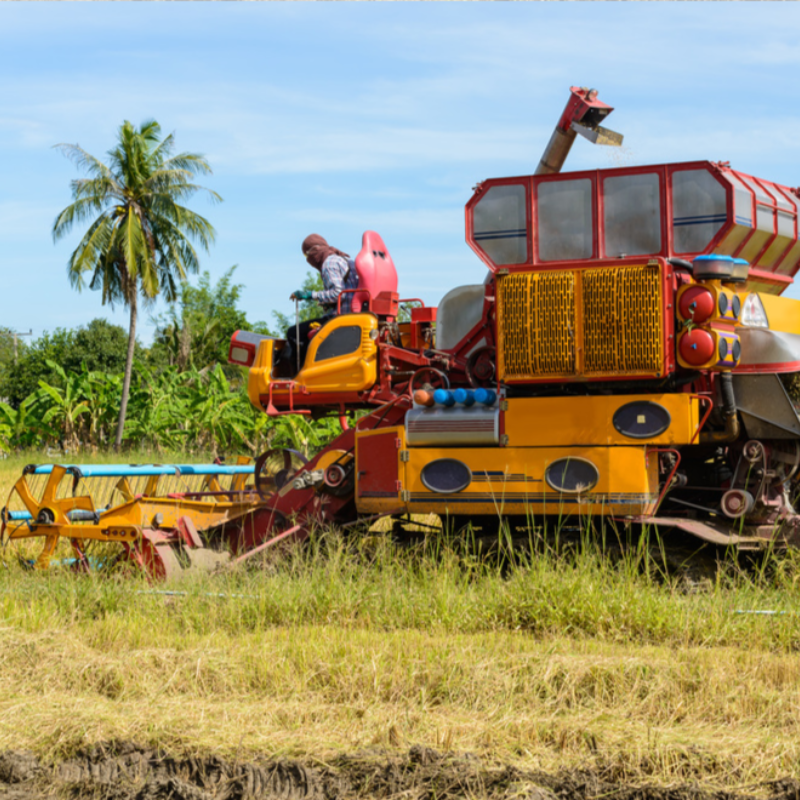

Caso 3 – Colheitadeira Pequena Encosta

• Cilindro: Cilindro compacto de dupla ação de 40/20-150 mm para nivelamento da carroceria e controle da plataforma.
• Condição de trabalho: Campo estreito, curvas frequentes, estradas lamacentas, alta umidade o ano todo.
• Desempenho: Tamanho compacto, ação flexível; boa vedação em ambiente úmido/lamacento; fácil manutenção no local.

5. Perguntas frequentes

（1）P: Este cilindro hidráulico é adequado para todas as marcas de colheitadeiras?

R: Os modelos padrão se adaptam à maioria das colheitadeiras convencionais. Também oferecemos suporte a tamanhos personalizados e dimensões de instalação para equipamentos especiais.

（2）P: Quanto tempo dura a vida útil sob uso normal?

R: Sob condições de trabalho padrão, a vida útil normal pode chegar a mais de 2.000 horas de trabalho. A substituição e limpeza regulares do óleo podem prolongar ainda mais sua vida útil.

（3）P: O que devo fazer se ocorrer vazamento de óleo durante o uso?

R: O vazamento de óleo é causado principalmente pelo envelhecimento ou danos nos anéis de vedação. Basta substituir o kit de vedação correspondente, sem necessidade de trocar o cilindro inteiro.

（4）P: Pode funcionar normalmente no inverno de baixa temperatura?

R: Sim. O produto é testado para resistência a baixas temperaturas dentro de -20 ℃. Recomenda-se a utilização de óleo hidráulico de baixa temperatura em áreas frias para melhor desempenho.
