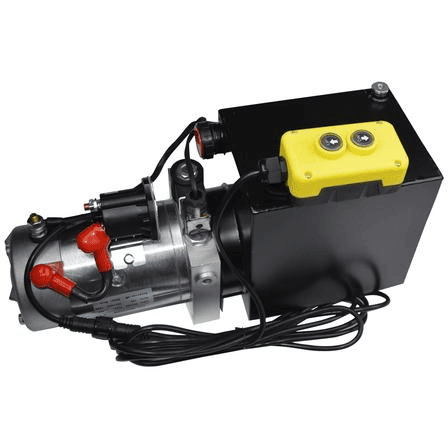

A unidade de potência hidráulica de dupla ação HCPGD para reboques basculantes fornece vazão de 1,2 GPM, pressão de 3.000 PSI e um tanque de 6 galões para sistemas hidráulicos de reboques basculantes.
Product type:
unidade de energia hidráulica de dupla açãoFlow rate:
1,2 GPMPort size:
SAE #6Tank size:
6 galõesA unidade hidráulica de dupla ação HCPGD para reboques basculantes. O catálogo especifica uma vazão de 1,2 GPM, um tanque de 6 galões, uma classificação de pressão de 3.000 PSI e portas SAE #6. Seu arranjo de válvula de 4 vias e 3 posições operada por solenoide destina-se a circuitos hidráulicos que necessitam de movimento motorizado em ambas as direções.
Para um construtor de reboques ou uma equipe de manutenção de frota, o ponto importante não é simplesmente o tamanho do motor e do reservatório. A HPU deve corresponder ao cilindro, à alimentação elétrica disponível, ao óleo hidráulico, ao layout da mangueira e ao movimento necessário. Este artigo explica o que significa a especificação HCPGD e quais informações devem ser confirmadas antes de um pedido.
Uma unidade de energia hidráulica converte energia elétrica em fluxo e pressão hidráulica. A bomba envia óleo para o lado selecionado de um cilindro de dupla ação. Quando a válvula muda de posição, o circuito inverte o fluxo de óleo para que o cilindro possa se estender e retrair sob força hidráulica.
A unidade de potência hidráulica de dupla ação HCPGD é, portanto, adequada para um projeto de reboque basculante que precisa de uma função de extensão motorizada e uma função de retração motorizada. O movimento exato ainda depende do volume do cilindro, da carga, do ajuste de alívio, do tamanho da mangueira e do circuito de controle. A HPU deve ser selecionada como parte do sistema hidráulico completo e não como um componente isolado.
| Item | Especificação do catálogo |
|---|---|
| Modelo | HCPGD |
| Tipo de produto | Unidade hidráulica de dupla ação |
| Aplicativo listado no catálogo | Reboque de despejo |
| Taxa de fluxo | 1,2 GPM |
| Tamanho da porta | SAE #6 |
| Tamanho do tanque | 6 galões |
| Pressão | 3.000 PSI |
| Válvulas | Operado por solenóide; 4 vias, 3 posições |
Estes são os valores HCPGD publicados no catálogo HCIC-2026. O catálogo não fornece uma corrente completa do motor, capacidade da bateria, ciclo de trabalho, configuração da válvula de alívio ou diagrama de fiação do controlador para este modelo. Esses detalhes devem ser confirmados em relação aos requisitos do projeto antes da aprovação da produção.
A válvula de 4 vias e 3 posições proporciona à unidade de potência uma estrutura de controle direcional para um atuador hidráulico de dupla ação. Uma porta de trabalho pode direcionar o óleo para estender o cilindro enquanto a outra retorna o óleo para o tanque. No comando oposto, o caminho do fluxo é invertido.
A posição central é um detalhe de projeto que deve ser confirmado com a especificação final do circuito e da válvula. Afeta o comportamento do atuador quando o comando elétrico é liberado. Um fabricante de reboque não deve assumir a condição central sem revisar o esquema hidráulico, os requisitos de controle de carga e o método de abaixamento seguro.
A conexão da porta SAE #6 também precisa ser verificada em relação à mangueira, adaptador e padrão de conexão selecionados. A identificação correta da rosca e a prática de vedação são importantes porque um pequeno vazamento na conexão pode introduzir ar, perder óleo e tornar o movimento do reboque inconsistente.
O HCPGD está listado com um tanque de 6 galões. O volume do reservatório fornece um local para retorno do óleo e ajuda o sistema a gerenciar o volume de óleo exigido pelo cilindro. O tamanho do tanque necessário não é determinado apenas pelo diâmetro do cilindro. Depende também do curso do cilindro, do volume da haste, da disposição do circuito, do volume da mangueira, do nível de óleo, do espaço de instalação disponível e do ciclo operacional.
O tanque deve ser montado de forma segura e posicionado de modo que a linha de sucção, o caminho de retorno e o acesso para manutenção permaneçam práticos. Antes de fazer o pedido, o instalador deve confirmar as dimensões reais do reservatório, orientação de montagem, arranjo de enchimento e respiro e nível de óleo utilizável com HCIC.
O catálogo lista 1,2 GPM para o HCPGD e 3.000 PSI para a especificação de pressão. Esses valores não devem ser convertidos diretamente em tempo garantido de elevação do reboque ou capacidade de elevação. A velocidade real depende do volume do cilindro e da carga. A pressão de trabalho real depende da força necessária, da geometria mecânica, do atrito, da restrição e da proteção de alívio.
Uma primeira verificação simples é comparar o volume necessário do cilindro com o fluxo disponível. Um cilindro maior precisa de mais óleo para completar o mesmo curso, portanto seu movimento normalmente demorará mais na mesma vazão. Um projetista de sistema também deve considerar o fluxo de retorno do lado da haste de um cilindro de dupla ação, o comprimento da mangueira e a viscosidade do óleo hidráulico dependente da temperatura.
O valor de catálogo de 3.000 PSI é um limite de projeto do sistema a ser verificado em relação ao cilindro, mangueiras, conexões e componentes de controle. Não deve ser tratado como uma promessa de que todos os reboques funcionarão continuamente a essa pressão.
Antes de instalar o grupo hidráulico de dupla ação HCPGD, confirme os seguintes pontos:
1. Compatibilidade do cilindro:Verifique se o atuador conectado é de dupla ação e se ambas as portas estão corretamente identificadas.
2. Fornecimento elétrico:Confirme a tensão, a demanda de corrente, a proteção do fusível, o tamanho do cabo e a compatibilidade da chave de controle.
3. Conexões hidráulicas:Combine as portas SAE #6 com as mangueiras e adaptadores corretos. Mantenha limpos os caminhos de sucção e retorno.
4. Posição do reservatório:Deixe espaço suficiente para enchimento, inspeção, limpeza e manutenção futura.
5. Proteção de pressão:Confirme o arranjo da válvula de alívio e a pressão segura para todo o circuito.
6. Controle de carga:Revise como a caçamba basculante é segurada e abaixada se a energia elétrica for interrompida.
7. Remoção de ar:Encha com óleo aprovado, sangre o circuito de acordo com o projeto do sistema e verifique o nível do reservatório após vários ciclos controlados.
O HCIC deve receber o layout do reboque, dados do cilindro, tensão de alimentação necessária e esquema hidráulico antes que a configuração final seja aprovada.
A pressão não determina o desempenho completo do sistema. A força do cilindro, a alavancagem mecânica e os requisitos de fluxo devem ser considerados em conjunto.
O valor de 1,2 GPM refere-se ao fluxo de óleo, não diretamente à massa que um reboque pode levantar. A capacidade de carga depende da estrutura do cilindro e do reboque, bem como do circuito hidráulico.
Um sistema de dupla ação precisa de um roteamento correto em ambos os lados do atuador. A identificação incorreta da mangueira pode fazer com que o cilindro se mova na direção errada ou não retraia conforme planejado.
A válvula de 4 vias e 3 posições deve corresponder ao comportamento neutro exigido e ao arranjo de descida seguro.
Para uma cotação de unidade de energia hidráulica de dupla ação HCPGD, forneça:
Tipo de reboque e aplicação pretendida
Essas informações permitem que a configuração da HPU seja verificada em relação ao sistema de reboque completo, em vez de ser citada apenas a partir de um número.
O HCPGD é de ação simples ou dupla?
O catálogo HCIC-2026 lista o HCPGD como uma unidade de energia hidráulica de dupla ação.
Qual taxa de fluxo está listada para HCPGD?
O catálogo lista uma vazão de 1,2 GPM.
Qual tamanho de tanque o HCPGD usa?
O catálogo lista um tanque de 6 galões.
Qual tamanho de porta é especificado?
O catálogo lista um tamanho de porta SAE #6.
O catálogo confirma todos os detalhes elétricos?
Não. A tabela de modelos não fornece uma especificação completa da corrente do motor, do diagrama de fiação ou do ciclo de trabalho. Estes pontos devem ser confirmados para o trailer pretendido.
A unidade de potência hidráulica de dupla ação HCPGD é uma opção definida de HPU para reboque basculante com dados de vazão, tanque, pressão e válvula listados no catálogo. Para um orçamento confiável, envie à HCIC a especificação do cilindro, alimentação elétrica, esquema hidráulico e restrições de instalação.
O HCIC pode então analisar se a configuração do HCPGD corresponde à aplicação completa e identificar quaisquer detalhes específicos do projeto que exijam confirmação antes da produção.
