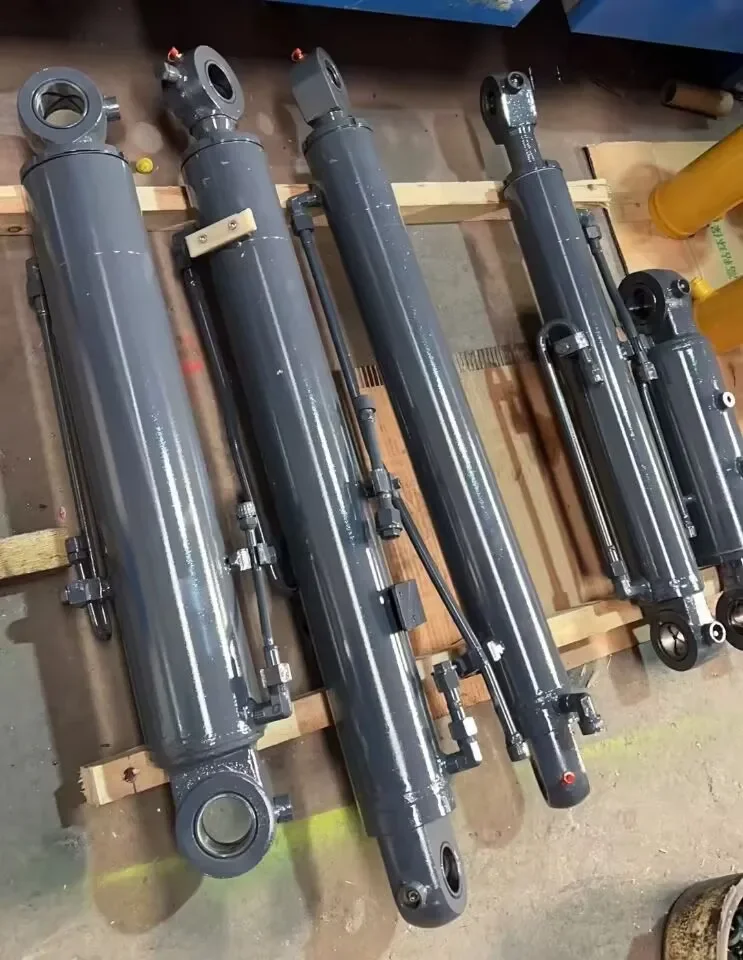

H-001-7057 é um cilindro de braço de carregador frontal almofadado para caminhões de lixo H Half Pack, com diâmetro de 4,5 polegadas, haste de 2,5 polegadas e curso de 41,5 polegadas.
Application:
Cilindro do braço do carregador frontal H Half PackBore:
4,5 pol.Rod:
2,5 pol.Stroke:

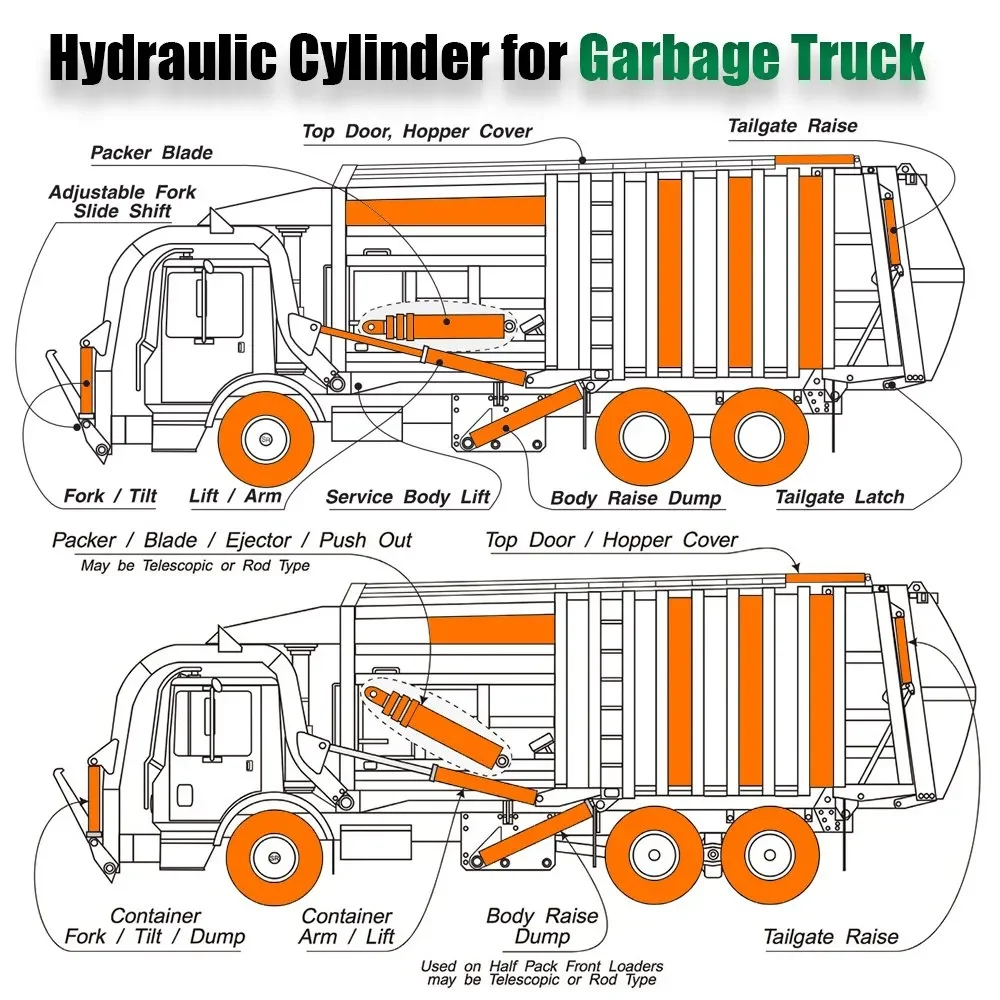

41,5 pol.Um cilindro do braço do carregador frontal não funciona num ambiente silencioso e controlado. Ajuda a mover um contêiner do nível do solo, através do arco de elevação e sobre a carroceria do caminhão. O cilindro sofre repetidas partidas, paradas, mudanças de posição de carga e contaminação externa todos os dias.
É por isso que o cilindro deve ser selecionado pela geometria do braço e pela aplicação da carroceria do caminhão – e não apenas pelo diâmetro interno.
O HCIC H-001-7057 está listado para a aplicação do cilindro do braço do carregador frontal H Half Pack. O catálogo o identifica como um cilindro amortecido, com furo de 4,5 polegadas, haste de 2,5 polegadas e curso de 41,5 polegadas.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | H-001-7057 |
| Aplicativo | Cilindro do braço do carregador frontal H Half Pack |
| Furo | 4,5 pol. |
| Haste | 2,5 pol. |
| AVC | 41,5 pol. |
| Nota de catálogo | Almofadado |
Fonte: catálogo HCIC-2026, arquivo PDF página 9, catálogo impresso página 15. O mesmo modelo e dimensões também são mostrados na página do produto HCIC para o cilindro da lança do carregador frontal.
A última parte do curso do cilindro é onde o impacto pode se tornar caro. Se o pistão atingir o final do curso de forma muito agressiva, o amortecedor se deslocará para a tampa da extremidade, para os olhais de montagem, para os pinos e para a estrutura da carregadeira.
O amortecimento de fim de curso desacelera o pistão próximo ao final de seu movimento, em vez de permitir uma parada abrupta. Não substitui o ajuste correto da válvula, o alinhamento do braço ou a prática operacional segura. É parte de um sistema projetado para lidar com ciclos repetidos com menos choque mecânico.
Para um carregador frontal que trabalha num percurso regular, este detalhe é importante. Um cilindro que parece correto no papel ainda pode ser a escolha errada se seu curso, comprimento de montagem ou disposição do amortecedor não corresponderem ao movimento original do braço.
Este modelo é um candidato prático para compradores que analisam uma aplicação de braço de carregador frontal H Half Pack, incluindo:
A palavra “candidato” é importante. A montagem final ainda depende da disposição dos pinos, da largura de montagem, do comprimento retraído, da configuração da porta e do circuito hidráulico original.
Envie mais de um número de modelo se o cilindro estiver sendo usado como substituto. As informações a seguir ajudam a evitar uma incompatibilidade dispendiosa:
Se o cilindro original ainda estiver disponível, meça-o antes de desmontar os pontos de montagem. Uma foto do cilindro instalado no braço é útil porque mostra o ângulo real de trabalho e a folga próxima.
A HCIC pode revisar o H-001-7057 em relação a um desenho do cliente, amostra ou detalhes de instalação existentes. A revisão deve cobrir todo o caminho do movimento, não apenas o furo de 4,5 polegadas e o curso de 41,5 polegadas.
Para um comprador estrangeiro, a consulta mais rápida geralmente inclui a referência do modelo, a quantidade necessária, fotos de instalação, informações da porta e qualquer pressão operacional conhecida. Isso dá à equipe de engenharia algo prático para verificar antes de discutir uma cotação de produção.
Não. O catálogo HCIC vincula este modelo à aplicação do braço do carregador frontal H Half Pack. A montagem deve ser confirmada em relação à carroceria do caminhão e às dimensões de montagem.
Significa que o catálogo identifica o cilindro como amortecido. Em um cilindro hidráulico, o amortecimento de fim de curso é usado para reduzir o impacto do pistão próximo ao final do curso. A configuração final da almofada deve corresponder ao design do equipamento.
Uma alteração em qualquer uma dessas dimensões altera a força, o deslocamento ou a geometria do braço. Trate isso como uma revisão de engenharia, não como uma simples substituição.
Envie o modelo, aplicação, quantidade, medidas de montagem, fotos, detalhes da porta e o desenho original ou número da peça se disponível.
