Introdução do cilindro de elevação hidráulica da empilhadeira: Fonte de energia: Manual Comprimento do garfo: 800 mm Relatório de teste de máquinas: fornecido Componentes principais: Motor Máx. Altura de elevação: 1600/2500 mm Peso de serviço: 160-280kgs Raio de giro: 1235mm Min. Altura de elevação: 90 mm Capacidade: 500-1500kg Altura total: 2165/2925 mm Velocidade de elevação: 25 mm/s

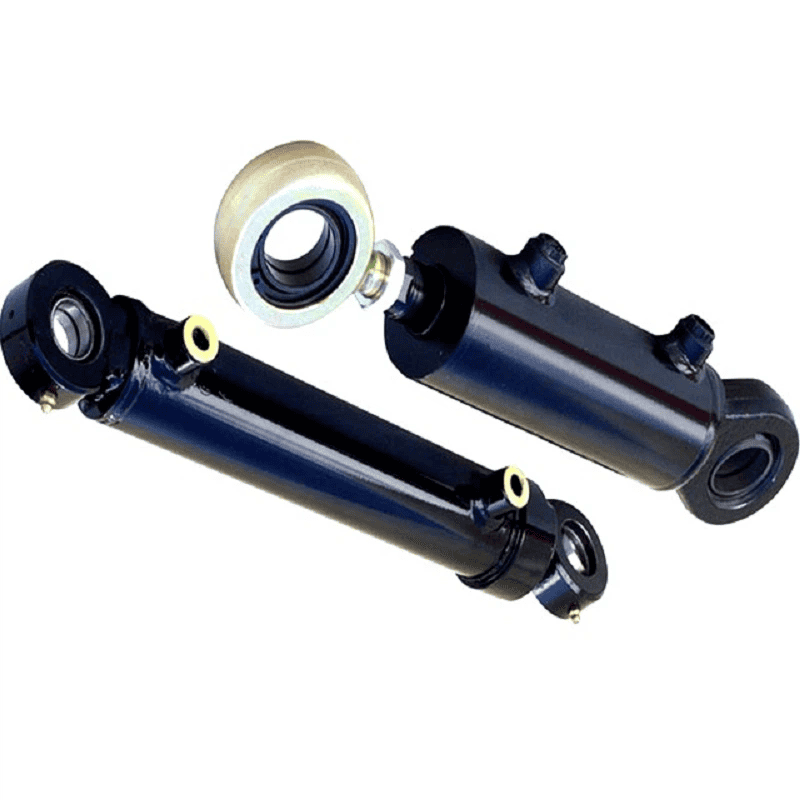

O cilindro hidráulico de pistão pode ser dividido em duas estruturas: tipo pólo único e haste dupla. O método fixo é fixado pelo corpo do cilindro e a haste do pistão é fixada. A ação da pressão hidráulica possui tipo de ação única e ação dupla. Em um cilindro hidráulico de ação simples, o óleo sob pressão é apenas uma cavidade do cilindro hidráulico, e a pressão do cilindro pode ser alcançada pela pressão do cilindro. O movimento das duas direções do pistão do cilindro hidráulico é alternado pelas duas cavidades, e a pressão da pressão hidráulica é completada.
Características de falha
Não execute operação de carga ao solucionar problemas do equipamento.
As principais manifestações anormais incluem posicionamento e parada imprecisos da haste do pistão, impulso de saída insuficiente, velocidade de movimento reduzida e desempenho de trabalho instável durante a operação. As causas comuns são analisadas da seguinte forma:
(1) Vazamento interno dentro do cilindro hidráulico
O vazamento interno do cilindro hidráulico envolve principalmente vazamento causado pelo desgaste excessivo dos componentes de vedação do cilindro, bem como danos ou falhas da vedação da haste do pistão, da vedação da tampa da extremidade e da própria vedação do pistão.
Para vazamentos que ocorrem na posição de vedação entre a haste do pistão e a tampa da extremidade, as principais causas são defeitos como dobramento, extrusão, rasgo, abrasão superficial, envelhecimento, deterioração do material e deformação das peças de vedação. Nesses casos, a vedação defeituosa deve ser removida e substituída por um novo componente de vedação qualificado.
O desgaste excessivo das vedações do pistão é causado principalmente pelo ajuste inadequado da válvula de controle de velocidade, o que leva a uma contrapressão excessivamente alta no sistema, instalação inadequada das vedações durante a montagem ou contaminação e deterioração do óleo hidráulico. Os fatores secundários incluem a entrada de materiais estranhos durante a montagem e o uso de materiais de vedação de baixa qualidade.
As consequências de tais problemas incluem movimento lento e lento, força de saída insuficiente e, em casos graves, danos ao pistão e à parede interna do cilindro, levando até mesmo a uma falha de "bloqueio do cilindro". A solução correspondente é reajustar a válvula reguladora de velocidade e realizar as correções e melhorias necessárias em estrita conformidade com as especificações de instalação do equipamento e procedimentos operacionais.
Todos os parâmetros podem ser personalizados
| Modelo | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Capacidade (kg) | 500 | 1000 | 1500 |
| Altura rebaixada do garfo (mm) | 90 | 90 | 90 |
| Altura máxima de elevação (mm) | 1600 | 1600/2500 | 1600 |
| Altura total (mm) | 2010 | 2165/2925 | 2150 |
| Comprimento total (mm) | 1380/1640 | 1380/1640 | 1380/1640 |
| Largura total (mm) | 805 | 1000/750 | 1000 |
| Comprimento do garfo (mm) | 800 | 800 | 800 |
| Raio de giro (mm) | 1235 | 1235 | 1235 |
| Peso de serviço (kg) | 160 | 250/316 | 280 |
| Velocidade de elevação (mm/s) | 25 | 25 | 21 |
| Largura do corredor para paletes (mm) | 1915 | 1915 | 1915 |
