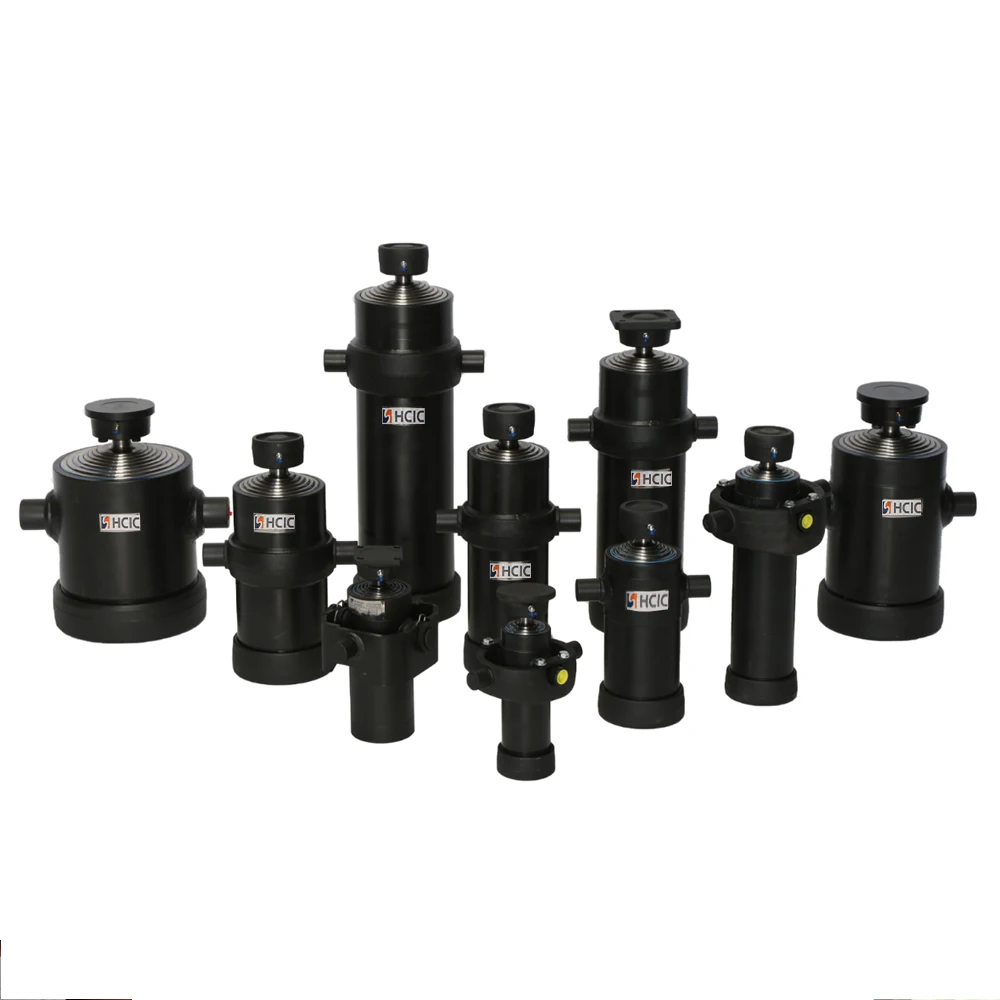

O 4TG-E130x1307 é um cilindro hidráulico telescópico inferior da carroceria de reboque basculante de quatro estágios com curso de 1.307 mm, pressão máxima de trabalho de 180 bar e faixa de inclinação de catálogo de 15–25 toneladas.
Number of stages:
4 etapasStroke:
1.307 milímetrosMass:
58kgWorking volume:
13,7 litrosO 4TG-E130x1307 é um cilindro hidráulico telescópico underboby de reboque basculante de quatro estágios listado no catálogo HCIC-2026. Faz parte da linha de carrocerias leves para reboques basculantes laterais e de três vias, onde um curso longo deve caber sob a carroceria e o chassi.
O modelo fornece um ponto de partida definido para uma revisão de OEM ou de cilindro de substituição: quatro estágios, curso de 1.307 mm, pressão máxima de trabalho de 180 bar e uma faixa de capacidade de tombamento de catálogo de 15 a 25 toneladas. O cilindro deve ser compatível com a estrutura completa do reboque, circuito hidráulico e arranjo de montagem antes da compra.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | 4TG-E130x1307 |
| Tipo de produto | Cilindro hidráulico telescópico inferior |
| Número de etapas | 4 |
| AVC | 1.307 milímetros |
| Massa | 58kg |
| Volume de trabalho | 13,7 litros |
| Pressão máxima de trabalho | 180 barras |
| Faixa de capacidade de tombamento do catálogo | 15–25 toneladas |
| Dimensão L | 545 milímetros |
| Dimensão A | 216 milímetros |
| Dimensão B | 329 milímetros |
| Dimensão C | 132 milímetros |
| Dimensão D | 92 milímetros |
| Dimensão E | 58mm |
Os valores acima são transcritos da tabela do cilindro hidráulico telescópico inferior no catálogo HCIC-2026 fornecido, PDF página 18. Na tabela impressa, a linha para 4TG-E130x1307 mostra quatro estágios, curso de 1.307 mm, massa de 58 kg, volume de trabalho de 13,7 L e pressão máxima de trabalho de 180 bar.

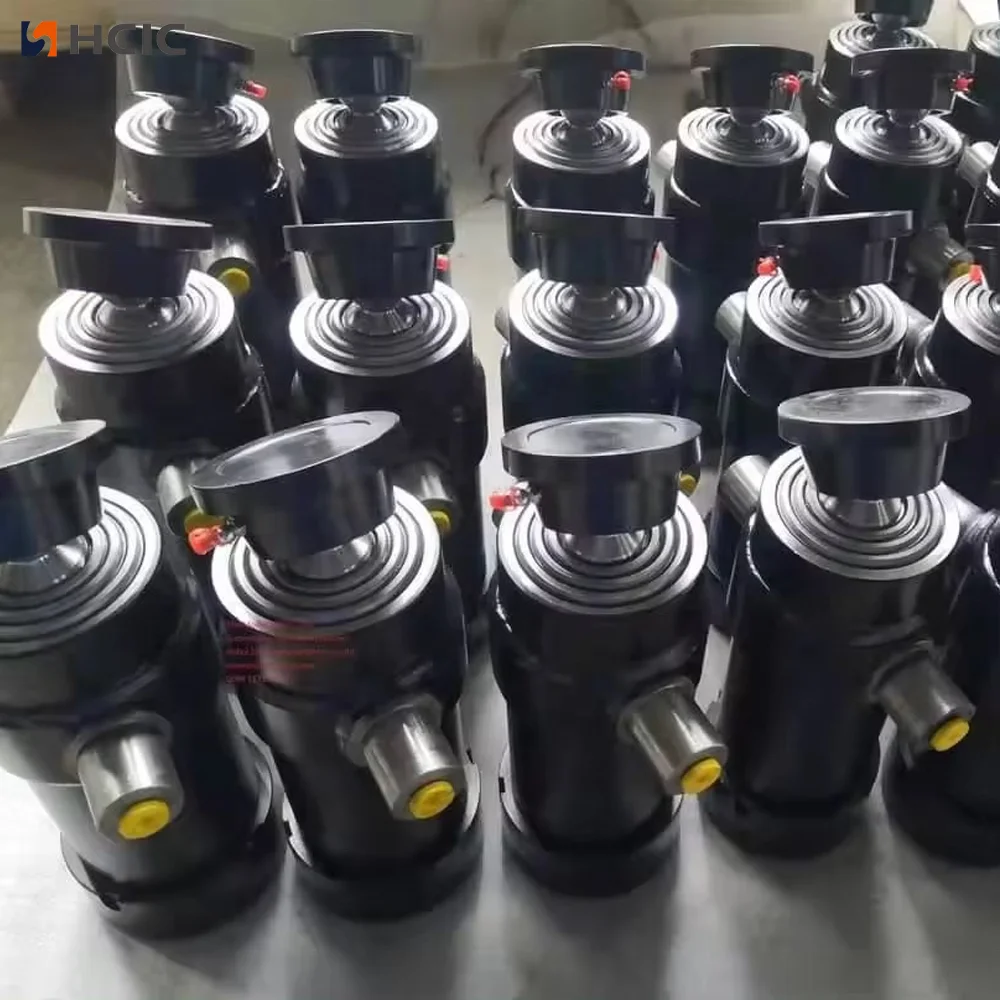

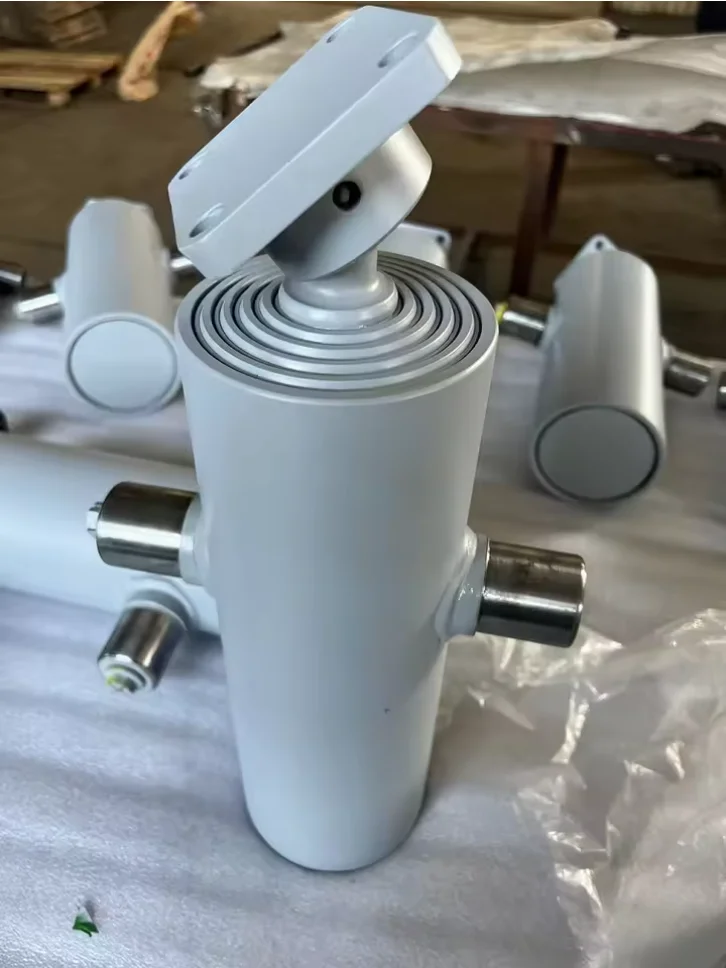

Um cilindro telescópico usa estágios aninhados para produzir um movimento de trabalho mais longo sem exigir o comprimento total estendido quando retraído. Esse arranjo é útil em reboques basculantes onde o espaço disponível abaixo da carroceria é limitado, mas o sistema de basculamento ainda precisa de movimento suficiente.
O 4TG-E130x1307 possui quatro estágios e um curso listado de 1.307 mm. Sua dimensão L de 545 mm fornece um ponto de partida para o planejamento de espaços fechados, mas a instalação também deve levar em conta o suporte do cilindro, o pino ou a conexão do olhal, os membros do chassi, as mangueiras e o caminho completo de movimento da caçamba basculante.
O cilindro não determina por si só o resultado do tombamento. A localização da dobradiça, o peso do corpo, a distribuição da carga, o ângulo de inclinação, o fluxo da bomba e a proteção de alívio influenciam a força e a velocidade necessárias durante o ciclo.

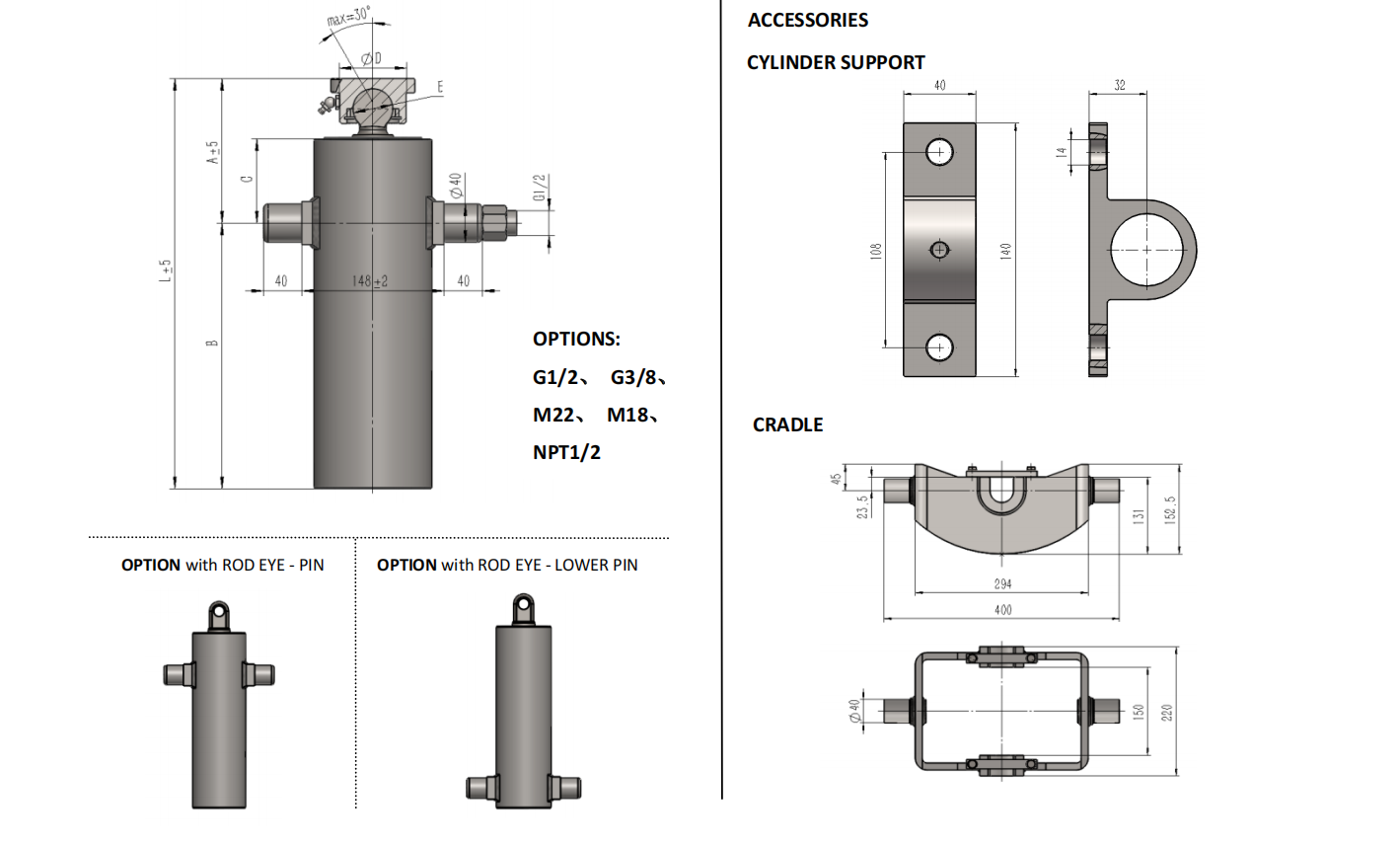

Comece com a dimensão L listada e as dimensões de instalação A–E. Compare-os com o desenho do trailer ou com a área de montagem medida. Em seguida, verifique o cilindro através do arco de inclinação completo. Um cilindro pode sair do chassi quando a carroceria está fechada, mas entrar em contato com uma travessa ou suporte à medida que a carroceria sobe.

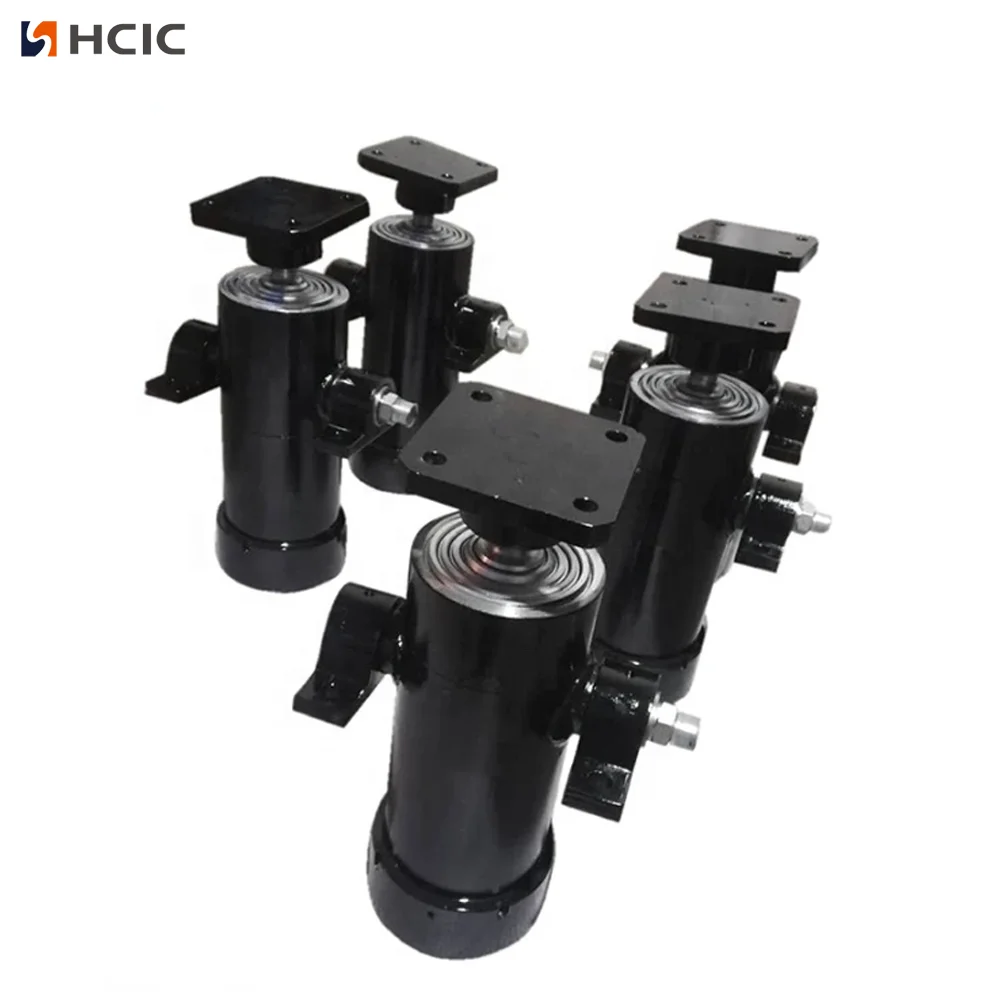

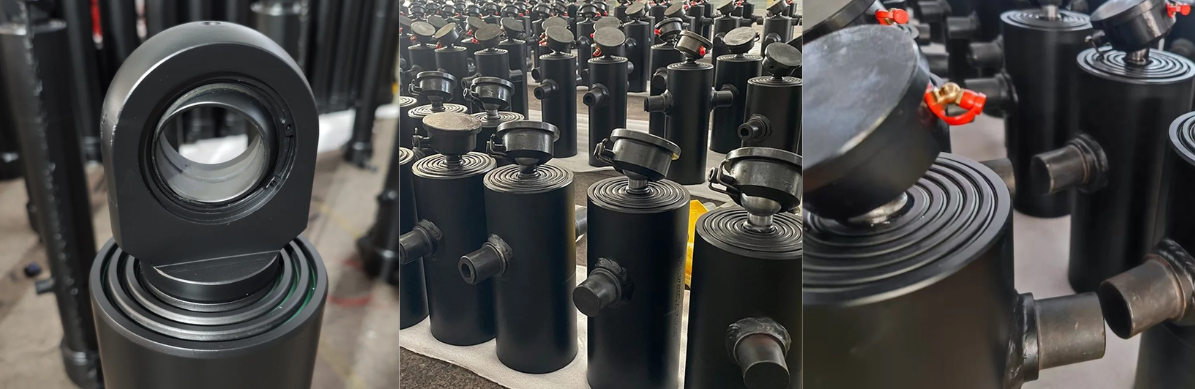

A página do catálogo mostra opções de olhal de haste e pino inferior para a linha de cilindros da parte inferior da carroceria, juntamente com referências de berço de suporte. A conexão exata e a disposição do suporte para um 4TG-E130x1307 devem ser confirmadas no desenho do projeto. Não presuma que um cilindro telescópico de aparência semelhante usará o mesmo espaçamento entre pinos ou método de montagem.
O cilindro deve ser apoiado e alinhado através do projeto de montagem do trailer. Os suportes não devem forçar a posição do cilindro nem criar carga lateral durante a extensão. Verifique os pinos, o suporte, as mangueiras e os membros próximos da estrutura antes de aplicar carga.
O catálogo lista uma pressão máxima de trabalho de 180 bar para o 4TG-E130x1307. A bomba, a válvula de alívio, o tamanho da mangueira, o volume de óleo e o circuito de controle devem ser revisados de acordo com esse requisito. A pressão de trabalho não é igual à capacidade de elevação garantida; a força real depende da pressão hidráulica, da área efetiva e da geometria mecânica do reboque.

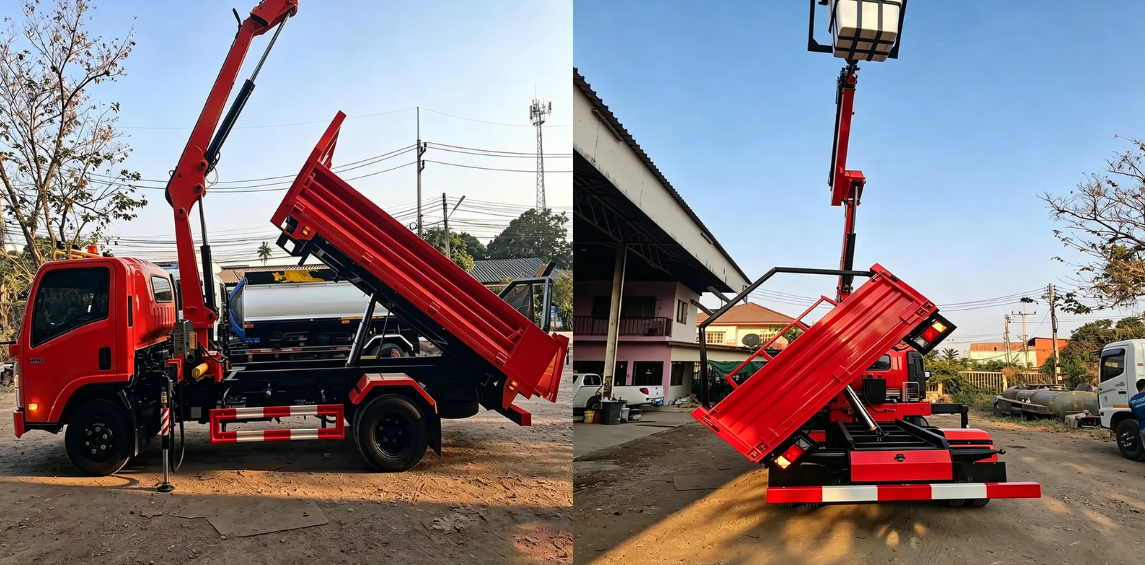

O 4TG-E130x1307 é relevante para projetos de reboques basculantes que necessitam de um cilindro hidráulico telescópico de quatro estágios na parte inferior da carroceria com curso de 1.307 mm. Ele pode ser considerado para layouts de reboque basculante lateral e de três vias quando o espaço de instalação disponível e a faixa de aplicação do catálogo corresponderem ao projeto.
O catálogo lista uma faixa de capacidade de tombamento de 15 a 25 toneladas. Trate isso como uma referência de aplicativo de catálogo, não como uma aprovação universal de carga útil. A carroceria do reboque, a estrutura da dobradiça, a resistência do chassi, a distribuição da carga e o sistema hidráulico devem ser avaliados em conjunto.
Para uma consulta de OEM ou substituição de 4TG-E130x1307, envie:
Essas informações ajudam a separar a substituição direta do cilindro de um redesenho da montagem ou do sistema hidráulico.
O 4TG-E130x1307 oferece aos construtores de reboques uma opção definida de cilindro inferior de quatro estágios com curso de 1.307 mm, massa de 58 kg, pressão máxima de trabalho de 180 bar, volume de trabalho de 13,7 L e faixa de basculamento de catálogo de 15 a 25 toneladas.
Envie o desenho do trailer, as medidas de montagem e os dados hidráulicos para a HCIC para uma revisão de montagem antes de fazer o pedido.
