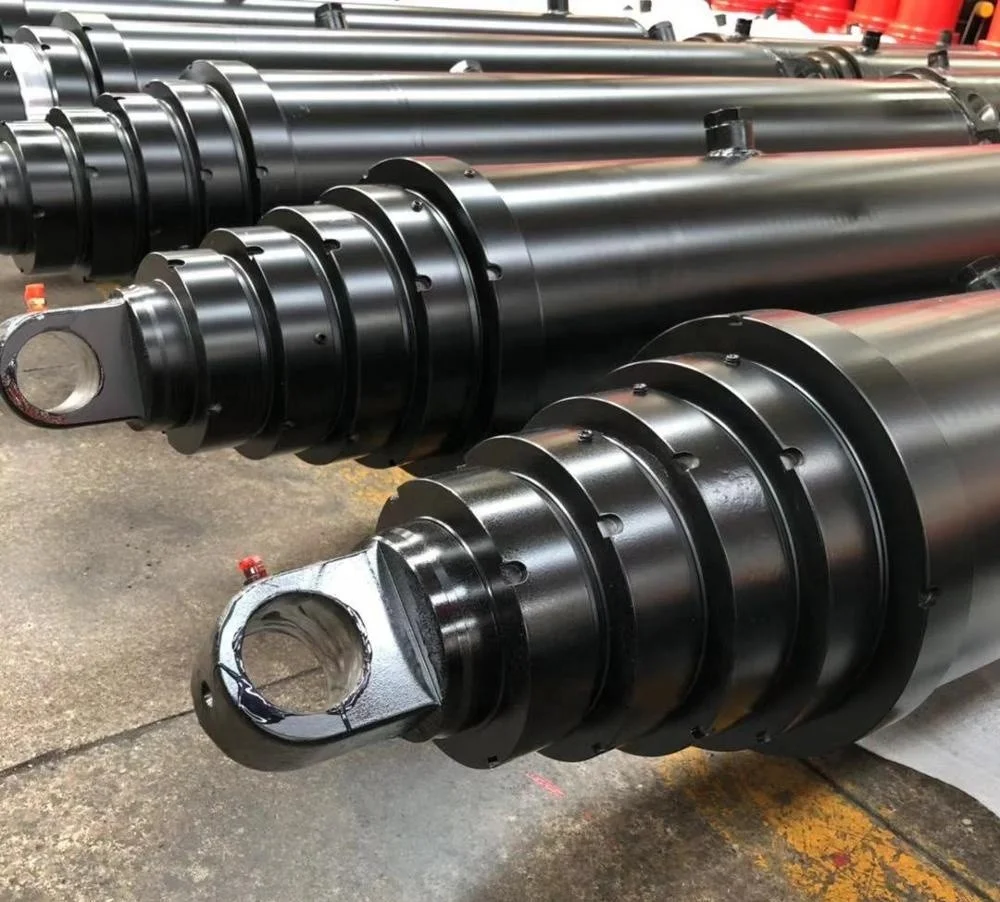

Revise as dimensões do cilindro hidráulico de manilha dupla 53-4592-106, curso de 106,06 polegadas, porta NPTF de 3/4 polegadas e peso de catálogo de 208 lb para equipamentos OEM de longo curso.
Stroke:
2.694 milímetrosClosed length,:
1.219 milímetrosExtended length:
3.913 milímetrosPort:
3/4 em NPTFO cilindro hidráulico de manilha dupla 53-4592-106 é um modelo da Série 4000 de curso longo listado no catálogo HCIC-2026. Seu curso de catálogo de 106,06 polegadas o coloca em uma discussão de instalação diferente de um atuador compacto: a máquina deve ter espaço para uma longa mudança na distância entre o pino e o centro e os suportes e mangueiras devem permanecer controlados durante todo o movimento.
Para um construtor OEM ou equipe de manutenção, o ponto de partida útil é a linha dimensional completa. Inclui curso, comprimento fechado, comprimento estendido, dimensões de montagem, porta, volume de óleo e peso. Esses valores ajudam os engenheiros a comparar o modelo com um cilindro existente ou com um novo layout de máquina antes de solicitar um orçamento de projeto.

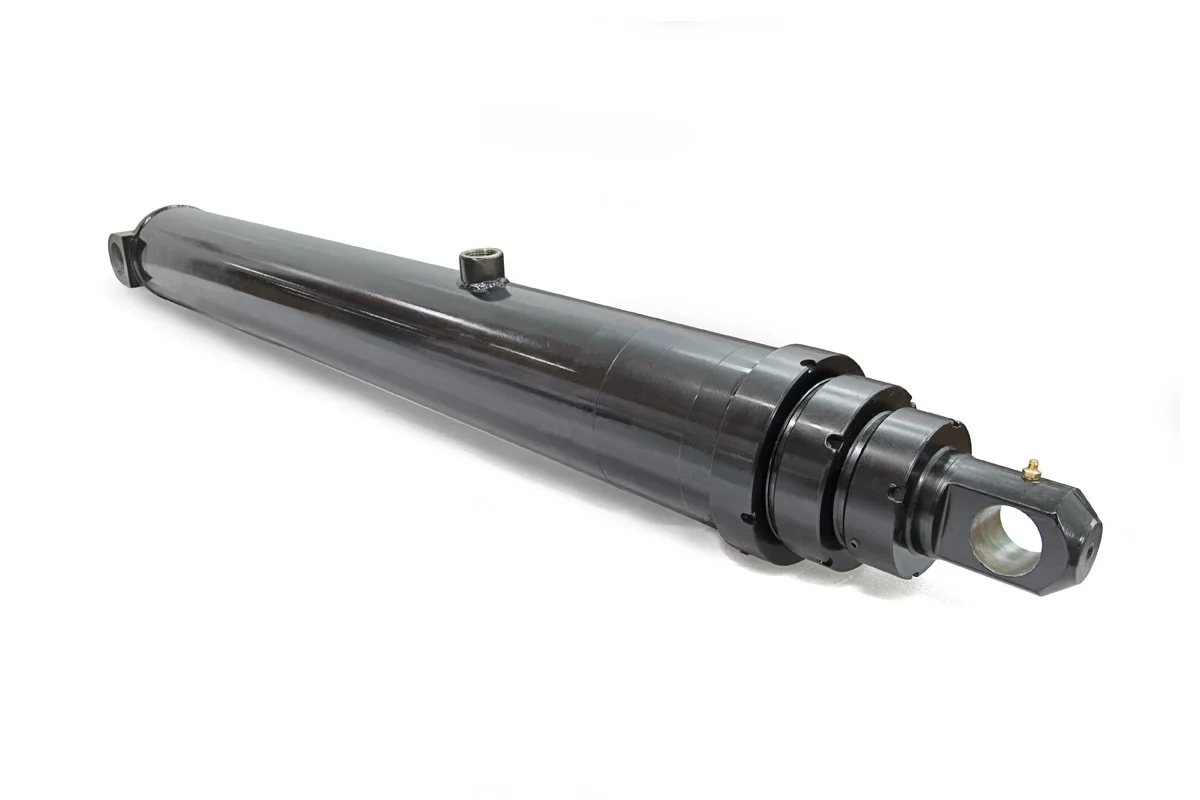

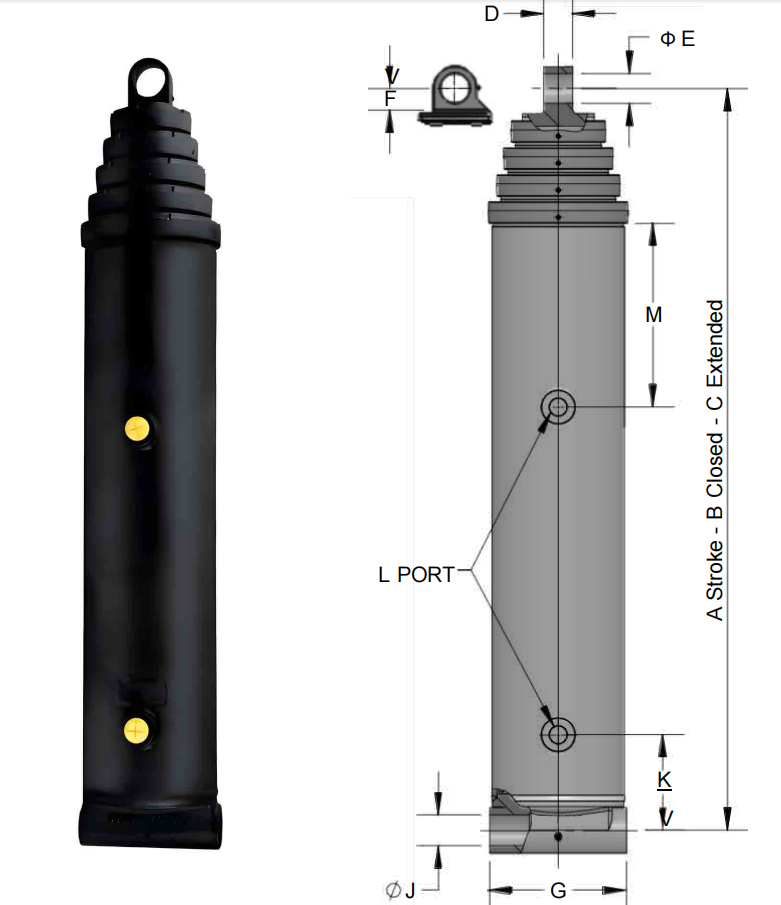

| Item | Valor em polegadas | Valor métrico |
|---|---|---|
| Modelo | 53-4592-106 | 53-4592-106 |
| Série | Série 4000 | Série 4000 |
| Acidente vascular cerebral, A | 106,06 pol. | 2.694 milímetros |
| Comprimento fechado, B | 48,00 pol. | 1.219 milímetros |
| Comprimento estendido, C | 154,06 pol. | 3.913 milímetros |
| Dimensão D | 1,50 pol. | 38mm |
| Dimensão E | 2,06 pol. | 52mm |
| Dimensão F | 2,00 pol. | 51mm |
| Dimensão G | 7h00 | 178 milímetros |
| Dimensão J | 2,06 pol. | 52mm |
| Dimensão K | 19,50 pol. | 495 milímetros |
| Porta | 3/4 em NPTF | 3/4 em NPTF |
O catálogo não fornece garantia universal de pressão, carga ou vida útil para o 53-4592-106. A seleção final requer o caminho de carga real da máquina, as condições hidráulicas e a revisão de segurança.
Um cilindro pino a pino não funciona isoladamente. O pino fixo, o pino móvel e o mecanismo conectado definem o movimento. Para o 53-4592-106, o catálogo lista 48,00 polegadas fechadas e 154,06 polegadas estendidas. A máquina, portanto, precisa de um caminho controlado através de uma grande mudança na distância do centro do pino.
Antes da instalação, mapeie as duas posições finais e diversas posições intermediárias. Verifique se o cilindro permanece dentro da faixa de ângulo pretendida, se os suportes de montagem suportam a carga na direção correta e se a estrutura circundante deixa espaço para o movimento do corpo, da haste, dos pinos e da mangueira.
Um curso longo também torna o roteamento mais importante. As mangueiras devem seguir o conjunto móvel sem esticar, prender ou esfregar na estrutura. As equipes de serviço devem ser capazes de chegar ao porto e montar o hardware sem desmontar equipamentos não relacionados.
As dimensões de catálogo D, E, F, G, J e K fornecem o ponto de partida dimensional para o arranjo de montagem. Compare-os com o desenho da máquina em vez de assumir que o curso longo é o único requisito de montagem.
A porta NPTF de 3/4 pol. deve corresponder ao encanamento hidráulico existente e às práticas de instalação. Verifique o adaptador, o método de vedação, o raio de curvatura da mangueira e a orientação da porta antes de instalar o cilindro em um espaço restrito.
A linha de produtos lista 1,7 galões de volume de óleo de enchimento e 6,0 galões de volume de óleo estendido. O sistema hidráulico deve ter volume de reservatório utilizável suficiente para o cilindro, mangueiras, bloco de válvulas e posição real de operação. Estes valores de catálogo não constituem um cálculo completo do dimensionamento do reservatório.
O peso listado é 208 lb. Esse valor é importante durante o transporte, o planejamento da instalação e o projeto do suporte. Forneça um método de elevação seguro e confirme se a estrutura da máquina pode suportar o cilindro e transferir a carga de trabalho através das juntas dos pinos.

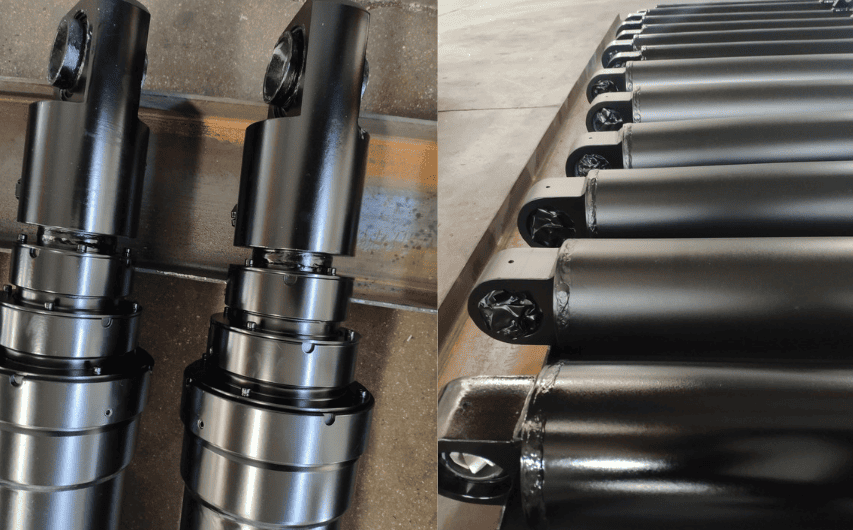

O 53-4592-106 pode ser revisado para equipamentos OEM de longo curso e projetos de substituição que usam um cilindro pino a pino. É um candidato para mecanismos onde os pontos de montagem fixos e móveis estão afastados em toda a extensão, desde que a geometria da máquina corresponda às dimensões do catálogo.
Uma cotação não deve ser baseada apenas no número do modelo. O HCIC precisa do desenho da máquina ou de medições precisas de campo, pressão operacional, direção da carga, frequência do ciclo, detalhes dos pinos e informações de conexão hidráulica para avaliar a aplicação.
O cilindro hidráulico pino a pino 53-4592-106 é uma opção de curso longo da Série 4000 para mecanismos que necessitam de uma mudança definida na distância do centro do pino. Seu curso de 106,06 polegadas, comprimento fechado de 48,00 polegadas, comprimento estendido de 154,06 polegadas, porta NPTF de 3/4 pol., valor de preenchimento de 1,7 galão, valor estendido de 6,0 galões e peso de catálogo de 208 lb fornecem à equipe OEM uma base precisa para a revisão inicial do ajuste.
Envie a geometria completa do movimento, detalhes de montagem, dados hidráulicos e plano de manuseio para a HCIC antes de fazer o pedido. Essa informação é necessária para determinar se este modelo de longo curso corresponde à máquina completa.
A HCIC, também conhecida como Jinan Huachen Industrial Co., Ltd., fornece cilindros hidráulicos, unidades de energia hidráulica e componentes relacionados para veículos, manuseio de resíduos, construção e equipamentos industriais. A adequação do produto deve ser confirmada em relação ao projeto completo da máquina e aos requisitos de segurança aplicáveis.
