Dimensão (C*L*A):2880x2450x2700 Tamanho da mesa (mm):1000x500 Número de eixos: 5 Curso da mesa (X) (mm):800 Curso da mesa (Y) (mm):500 Curso da mesa (Z) (mm):500 Precisão de posicionamento (mm):0,0075 Repetibilidade (X/Y/Z) (mm):0,005 Faixa de velocidade do fuso (r.p.m):1 - 8000 rpm Potência do motor do eixo (kW):7,5 Máx. Carga de mesa (kg):600 kg Min. Tempo de troca(s) de ferramenta(s):3
A fresadora refere-se à fresadora usada para processar várias superfícies de uma peça de trabalho. Geralmente, a fresa é acionada principalmente por movimento rotativo, e a peça de trabalho e a fresa se movem conforme o movimento de avanço. Pode ser processado plano, ranhura, também pode ser processado em uma variedade de superfícies curvas, engrenagens e assim por diante.
Areia de resina de alta qualidade
Fuso de Taiwan
Parafuso de esfera de Taiwan e porca de travamento
Cilindro de pressão de Taiwan
Rolamento NSK japonês Alemanha R + W acoplamento
Sistema de lubrificação automática
Transportador de cavacos opcional
Aplicativo:

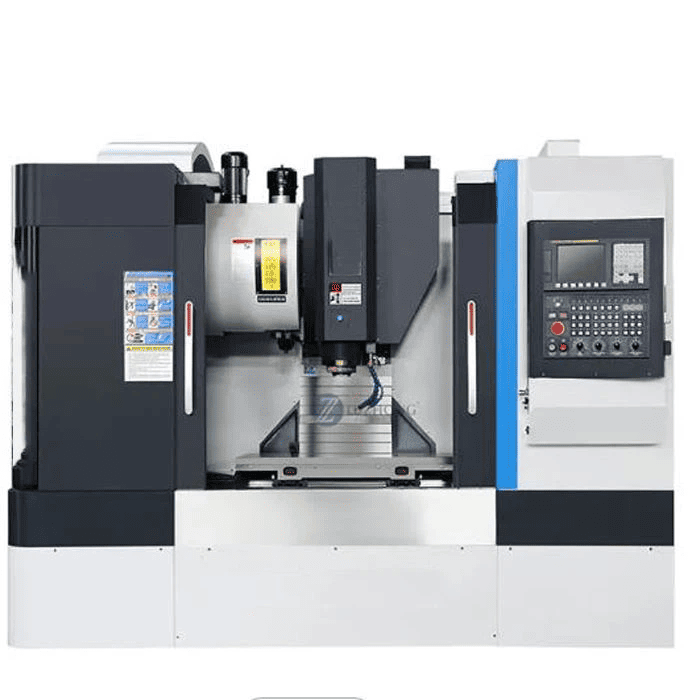

Este VMC é adequado para processamento mecânico e fabricação de moldes. E pode se adequar aos requisitos de processamento de produtos ásperos
usinagem para acabamento de usinagem. Também pode concluir muitos procedimentos de trabalho como fresamento, perfuração, rosqueamento, mandrilamento, etc.
Todos os parâmetros podem ser personalizados
Parâmetros da amostra
| Não. | Item | Especificações |
|---|---|---|
| A Parâmetros técnicos da máquina-ferramenta: | ||
| 1 | O corpo da máquina e todas as peças são feitas de nano peças fundidas | |
| 2 | Tamanho da mesa | 500×400mm |
| 3 | Ranhura em T (largura x quantidade x espaçamento) | 10×5×78mm |
| 4 | A maior carga | 200KG |
| 5 | Altura máxima de alimentação | 280mm |
| 6 | Distância da face do fuso à obra | 100-280mm |
| 7 | Curso triaxial X/Y/Z | 450/400/170mm |
| 8 | O diâmetro do fuso | Ø100mm |
| 9 | Velocidade do fuso | 36.000 RPM |
| 10 | Potência do motor do fuso | 6KW |
| 11 | Capacidade da biblioteca de ferramentas do fuso | 8 |
| 12 | Tempo de troca de ferramenta | 5S |
| 13 | O cone do fuso | ISO25 |
| 14 | Aulas de biblioteca de facas | Rotação do servo disco |
| 15 | Taxa de movimento rápido X/Y/Z | 12/12/12 m/min |
| 16 | Velocidade de processamento | 6－12m/min |
| 17 | Precisão de posicionamento | ±0,006/300 mm |
| 18 | Precisão de posicionamento repetitivo | ±0,006/300 mm |
| 19 | Precisão de superfície usinada | ≤Ra1,6 |
| 20 | A precisão da usinagem | ±0,01mm |
| 21 | Opcional de quatro eixos de cinco eixos | Sim |
| 22 | Ângulo de rotação do eixo A | ±105 graus |
| 23 | Ângulo de rotação do eixo C do quinto eixo | 360 graus |
| 24 | Modo de ligação de cinco eixos | 5 eixos com o movimento |
| 25 | Tensão de trabalho | 380V/50HZ±10% ou 220V/60HZ |
| 26 | Tamanho da máquina (l * W * H) | 1450×1600×2100mm |
| 27 | O peso corporal | 1500KG |
| B A configuração da máquina-ferramenta detalha os parâmetros da marca: | ||
| 1 | A configuração do sistema | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | O fuso | Eixo refrigerado a óleo de alta precisão, alta velocidade e alto silêncio de 6KW |
| 3 | Parafuso de esfera | Japão NSK, Alemanha RexRoth) 2005 |
| 4 | Guia linear | Guia de alta precisão Taiwan HIWIN/ABBA H25 |
| 5 | Unidade servo | Servomotor Panasonic 750W/Ncstudio |
| 6 | Rolamento de fio-máquina | Rolamento de precisão TPI de Taiwan |
| 7 | Trocando fonte de alimentação | Trama Taiwan Ming |
| 8 | Interruptor elétrico | Queixo chinês |
| 9 | conversor | * Conversor quadrado |
1. Fresadora de pórtico: incluindo fresadora e mandriladora de pórtico, fresadora e aplainadora de pórtico e fresadora de coluna dupla, são usadas para processar peças grandes.
2. Fresadora de coluna única e fresadora de braço único: a cabeça de fresagem horizontal da primeira pode se mover ao longo do trilho-guia da coluna, a mesa para alimentação longitudinal; A cabeça de fresagem final deste último pode se mover horizontalmente ao longo do trilho guia cantilever, e o cantilever também pode ajustar a altura ao longo do trilho guia da coluna. Ambos são usados para processar peças grandes.
3. A mesa não levanta a fresadora: existem dois tipos de mesa de trabalho retangular e mesa de trabalho redonda, é uma fresadora de tamanho médio entre a fresadora de mesa elevatória e a fresadora de pórtico. Seu movimento vertical é realizado levantando o cabeçote fresador na coluna.
4. Fresadora de instrumentos: uma pequena fresadora de mesa elevatória, usada para processar instrumentos e outras peças pequenas.
5.Fresadora de ferramentas: Usada para fabricação de moldes e ferramentas, equipada com cabeça de fresagem vertical, mesa angular universal e plugue e outros acessórios, mas também para perfuração, mandrilamento e usinagem de interpolação.
6. Outras fresadoras: como fresadora de chaveta, fresadora CAM, fresadora de virabrequim, fresadora de mancal rolante e fresadora de lingote quadrado, etc., são fresadoras especiais fabricadas para processar a peça de trabalho correspondente.

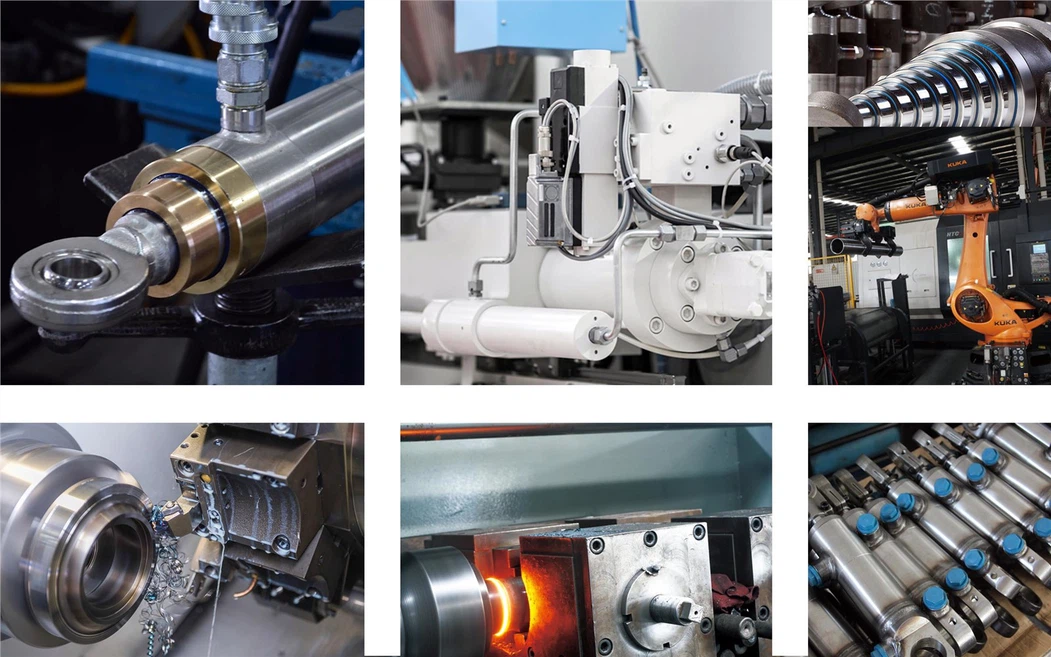

HCIC oferece personalização completa para todos os cilindros hidráulicos:
