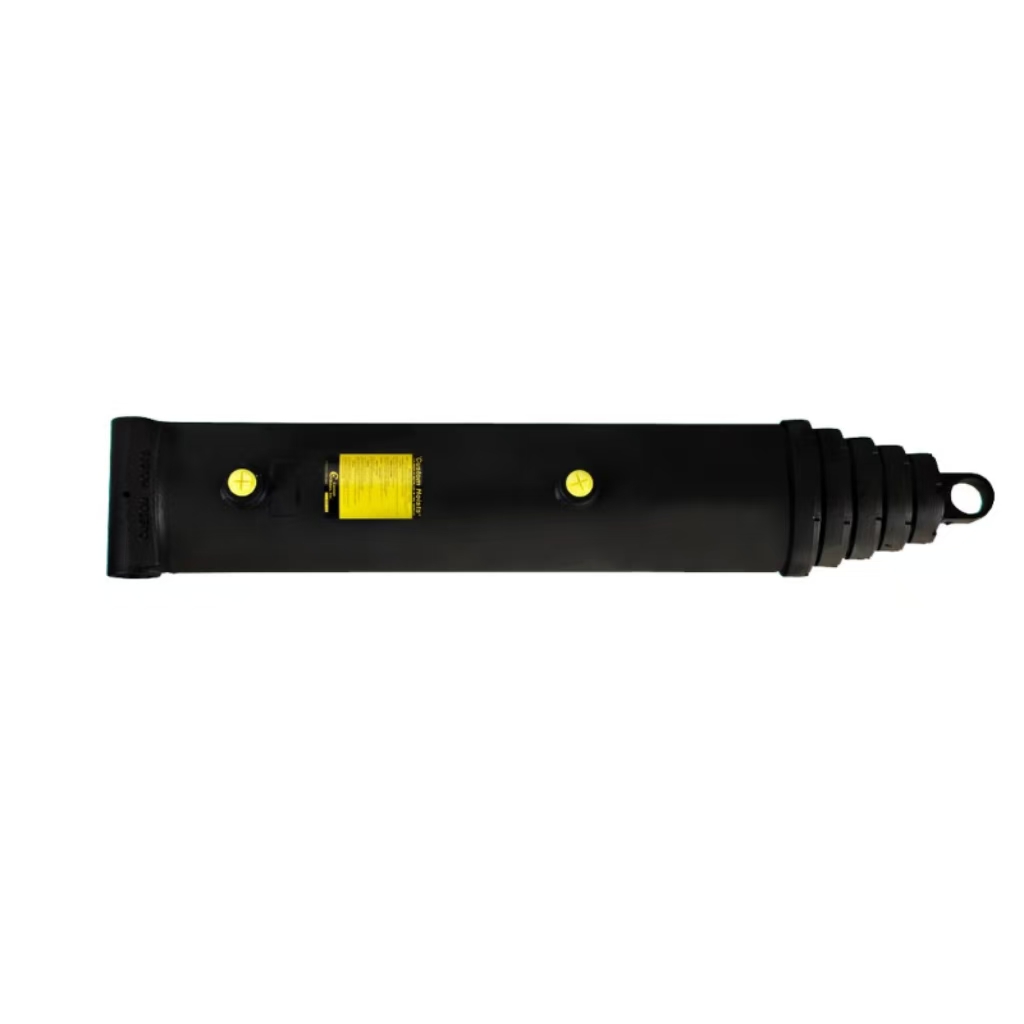

Construído para resistência e fácil manutenção, este cilindro telescópico de ação simples CH apresenta montagem em tubo cruzado, estágios de aço polido e acabamento de primer. A gaxeta em V veda sob alta e baixa pressão, enquanto as porcas de gaxeta externas adicionam suporte e simplificam a manutenção.
Body o.d.:
9,5 pol.Stroke:
279,25 pol.PSI:
2000Retracted:
77,5 pol.A montagem em tubo cruzado é padrão
Projetos personalizados e munhões estão disponíveis
Reconstruível
A gaxeta em V fornece vedação de alta e baixa pressão
As porcas de vedação externas fornecem suporte adicional para tubos e simplificam a manutenção
Estágios em aço polido
Cartilha finalizada
Os volumes listados estão em extensão total
| Peso: | 746,00 libras |
| Furo: | 8 pol. |
| AVC: | 279,25 pol. |
| Corpo fora: | 9,5 pol. |
| PSI: | 2000 |
| Diâmetro da haste: | N / D |
| Diâmetro do pino: | N / D |
| Retraído: | 77,5 pol. |
| Estendido: | 356,75 pol. |
| Tamanho da porta: | 1,0 NPTF |
| Carga da coluna: | 100.520 a 2.000 PSI |
| Montagem: | Tubo cruzado |
| Etapas: |
Cinco |
Este modelo CH específico possui diâmetro interno de 8 polegadas combinado com curso efetivo cumulativo de 279,25 polegadas, com comprimento total retraído de 77,5 polegadas e dimensão totalmente estendida atingindo 356,75 polegadas. A pressão nominal de operação contínua é fixada em 2.000 PSI, e cada cilindro acabado passa no teste de ruptura hidrostática de fábrica a 5.000 PSI antes do envio para eliminar o risco de vazamento oculto. Pesando 746 LBS por unidade, o cano principal de 9,5 polegadas de diâmetro externo adota tubo de aço sem costura espessado para se defender contra impactos laterais de mineração irregular e estradas de transporte off-road. O diâmetro da haste e o diâmetro do pino são marcados como NA porque este projeto telescópico de ação simples depende da extensão sequencial do cilindro em vez de uma haste de pistão exposta para levantamento de carga.
