H-001-7041 é um caminhão de lixo com cilindro hidráulico de ejeção de pacote de 3 estágios com um curso de catálogo de 181,69 polegadas para aplicações de equipamentos de resíduos de carregador frontal 28YD e carregador lateral 33YD.
Stage configuration:
3 etapasStroke:
181,69 pol.Product description:
H Pack/Ejetar CYLApplication:
28YD FL / 33YD SLO cilindro hidráulico de embalagem/ejeção H-001-7041 é um caminhão de lixo com cilindro hidráulico de ejeção de 3 estágios listado no catálogo de produtos HCIC-2026 para equipamentos de manuseio de resíduos. O catálogo fornece um curso de 181,69 polegadas e identifica sua aplicação como um cilindro H Pack/Eject para equipamentos 28YD FL / 33YD SL.

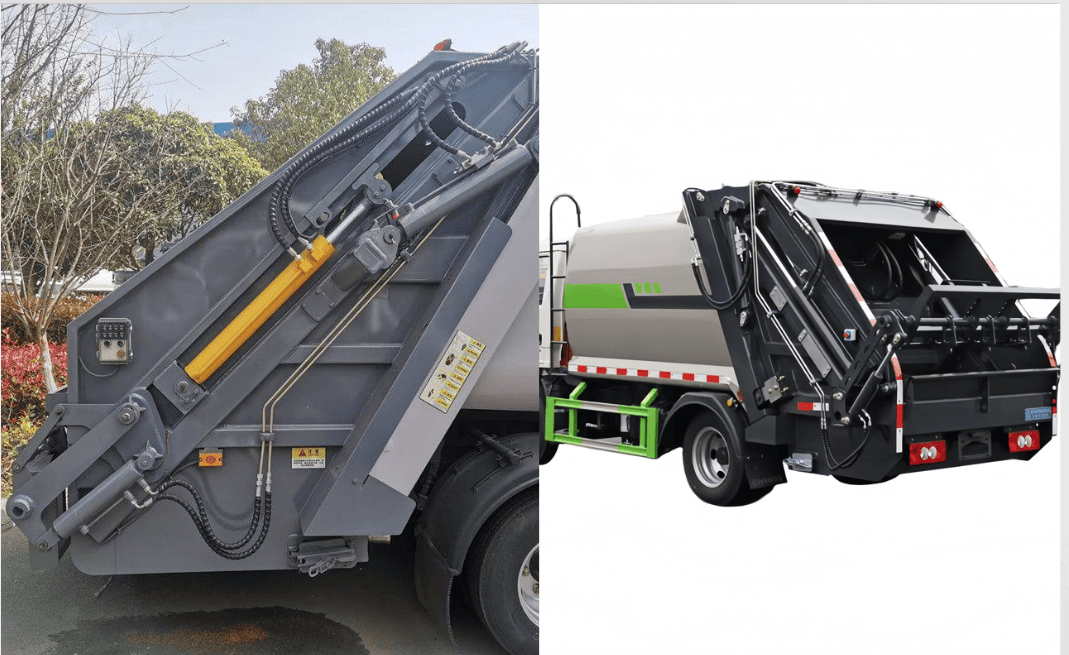

Este modelo não é um cilindro longo genérico selecionado apenas pelo curso. Em um caminhão de lixo, o cilindro funciona dentro de um mecanismo maior de carga, embalagem ou ejeção. O espaço disponível, a sequência dos estágios, os pontos de montagem, o circuito hidráulico e o movimento da carroceria são importantes quando um OEM ou equipe de manutenção avalia uma substituição.
| Parâmetro | Valor de catálogo |
|---|---|
| Modelo | H‑001‑7041 |
| Configuração de palco | 3 etapas |
| AVC | 181,69 pol. |
| Descrição do produto | H Pack/Ejetar CYL |
| Aplicativo | 28YD FL / 33YD SL |
| Fonte | Catálogo HCIC‑2026, p. 7 |
A entrada do catálogo não mostra furo específico do modelo, diâmetro da haste, pressão de trabalho, comprimento fechado, peso ou especificação de porta para H-001-7041. Esses valores devem ser confirmados durante a revisão técnica, em vez de serem inferidos a partir de outro cilindro.
Um cilindro telescópico de três estágios usa estágios aninhados para proporcionar um longo deslocamento linear, mantendo o conjunto retraído mais curto do que um cilindro convencional de estágio único com o mesmo alcance. Para equipamentos residuais, esse arranjo pode ajudar a conectar uma área de montagem compacta com um mecanismo de empacotamento ou ejeção que precisa de movimento significativo.
A função do cilindro é produzir movimento linear controlado. A ligação circundante e a estrutura do corpo residual determinam como esse movimento se torna movimento de empacotamento ou de ejeção. O curso do catálogo de 181,69 polegadas é, portanto, uma referência fundamental para o desenho do mecanismo, mas não é uma descrição completa do curso total da máquina.
A designação H Pack/Eject indica a função de catálogo do cilindro em um mecanismo de tratamento de resíduos. A referência de aplicação 28YD FL / 33YD SL deve ser tratada como uma correspondência de aplicação a ser investigada, e não como uma declaração de instalação universal para cada carroceria de carregador frontal ou carregador lateral.
Identidade da aplicação: Confirme se o equipamento tem a configuração 28YD FL / 33YD SL referenciada no catálogo ou um design de carroceria diferente.
Um cilindro de curso longo não deve ser usado para corrigir uma guia danificada, uma estrutura dobrada ou um alinhamento incorreto do corpo. Se o mecanismo não for geometricamente correto, a troca do cilindro poderá apenas mover a falha para outra parte do sistema.
O catálogo HCIC lista o cilindro hidráulico pack/eject H-001-7041 para serviço H Pack/Eject CYL em equipamentos de resíduos 28YD FL / 33YD SL. Isso torna o modelo relevante para integração de carrocerias OEM, revisão de cilindros de substituição e projetos de manutenção de frota envolvendo essas referências de aplicação.
A seleção final ainda requer o desenho real da máquina. O volume da carroceria, o mecanismo de embalagem, o arranjo de montagem, o ciclo de trabalho e os controles hidráulicos podem variar mesmo quando a categoria do veículo parece semelhante.
Enviar HCIC:
Esta informação permite que o modelo H-001-7041 seja verificado como parte do mecanismo completo de embalagem/ejeção, em vez de ser tratado como uma peça sobressalente isolada.
O cilindro hidráulico pack/eject H-001-7041 é um cilindro de três estágios definido por catálogo com um curso de 181,69 polegadas e uma referência de aplicação declarada 28YD FL / 33YD SL. Seu valor para um projeto OEM ou de substituição é o ponto de partida claro que oferece aos engenheiros: modelo, contagem de estágios, curso e função pretendida do equipamento são identificados no catálogo do HCIC.
O próximo passo é não assumir a intercambialidade. Envie o desenho do corpo residual, as dimensões de montagem, as informações do circuito hidráulico e os requisitos de movimento para que o HCIC possa analisar o cilindro em relação à máquina completa.

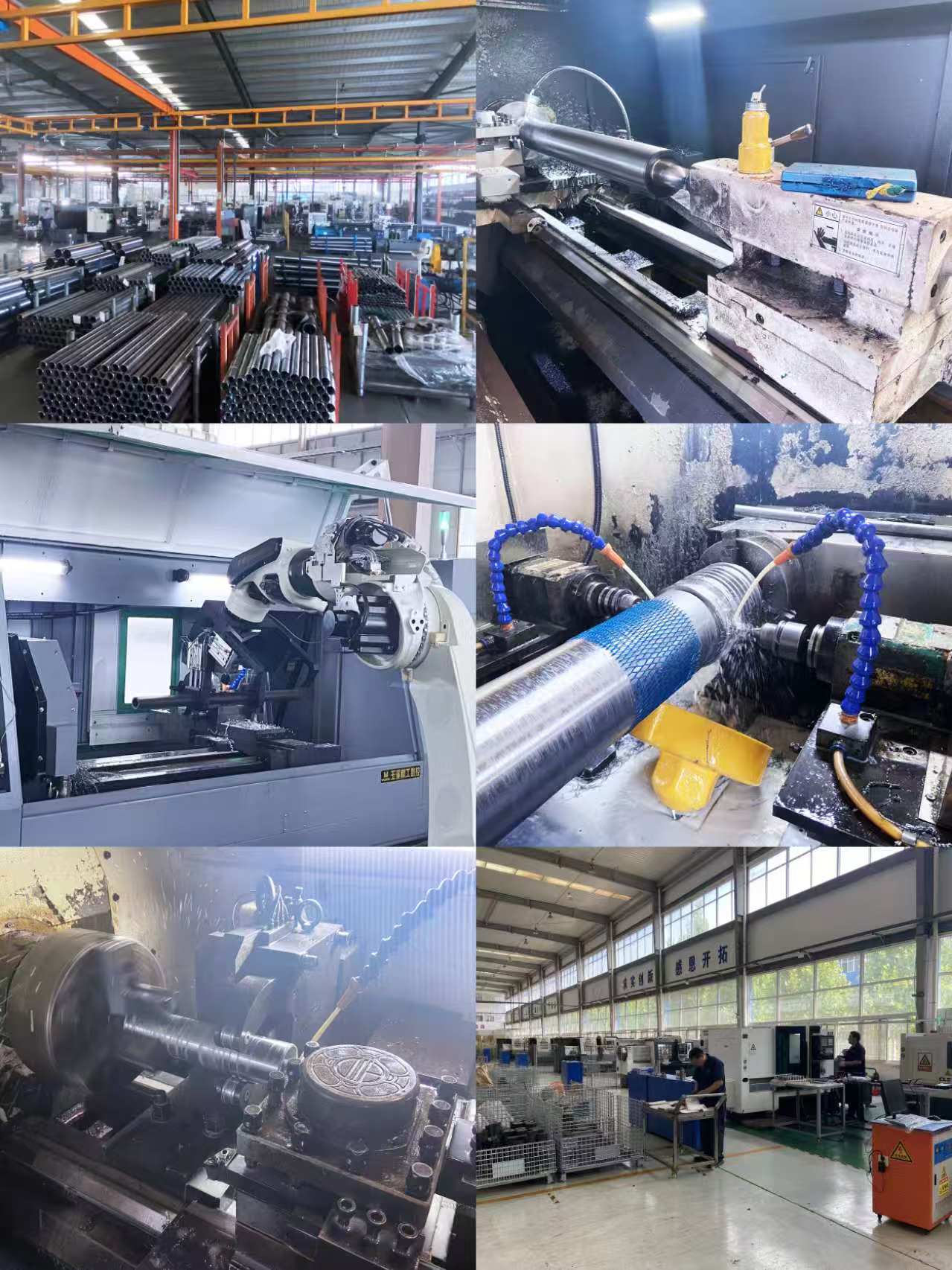

A HCIC, também conhecida como Jinan Huachen Industrial Co., Ltd., desenvolve e fabrica cilindros hidráulicos, unidades de energia hidráulica e componentes hidráulicos relacionados para veículos, manuseio de resíduos e aplicações industriais. A adequação do produto deve ser confirmada em relação ao projeto real do equipamento e às condições operacionais.
